6 Hydraulischer Anschluss
Hydraulisches Anschlussschema
Alle Komponenten und Sicherheitseinrichtungen sind bauseits zu erstellen.
A
B
C
D
E
F
1 2 3 1
4
5
6
7
8
9
8
10 11

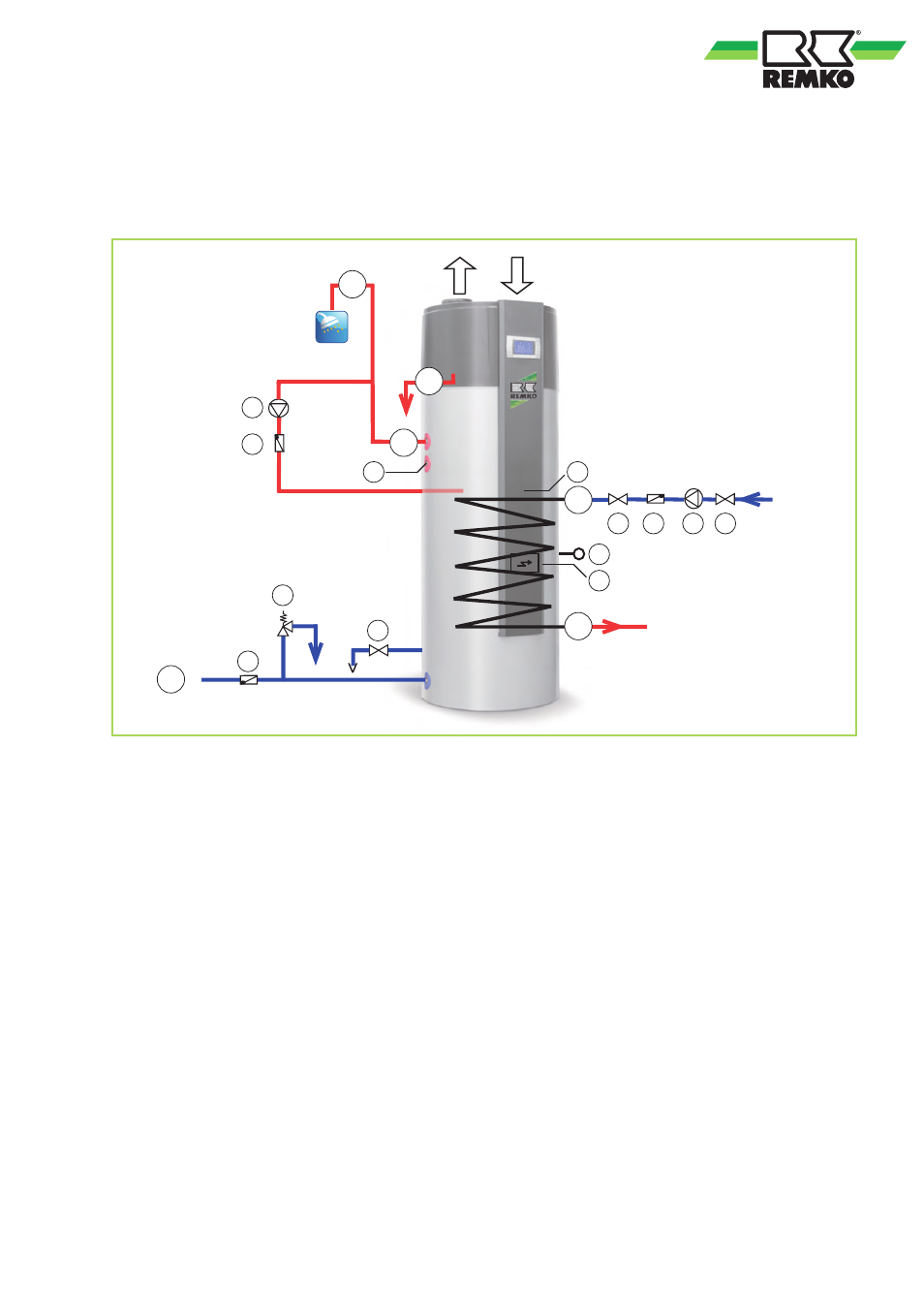

Abb. 7: Hydraulisches Anschlussschema
A: Kaltwassereingang
B: Vorlauf 2. Wärmeerzeuger
C: Rücklauf 2. Wärmeerzeuger
D: Kondensatablauf
E: Warmwasserausgang
F: Warmwasser
1: Absperrventil
2: Speichernachladung (durch Öl, Gas oder Solar)
3: Rückschlagklappe
4: Tauchhülse (für Öl, Gas oder Solar)
5: Speicherentleerung
6: Elektroheizstab
7: Zirkulationspumpe
8: Rückschlagklappe
9: Sicherheitsventil 6 bar
10: Sicherheitstemperaturbegrenzer (STB)
11: Magnesiumanode
