REMKO RBW 300 PV - Handbuch (Seite 18)

Hydraulikschema 1 zur REMKO RBW-Wärmepumpe
Funktionen: Heizen und Warmwasser
Dieses Hydraulikschema dient lediglich als Planungshilfe,
die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen!
40°
A
1 2 4 3
B
5

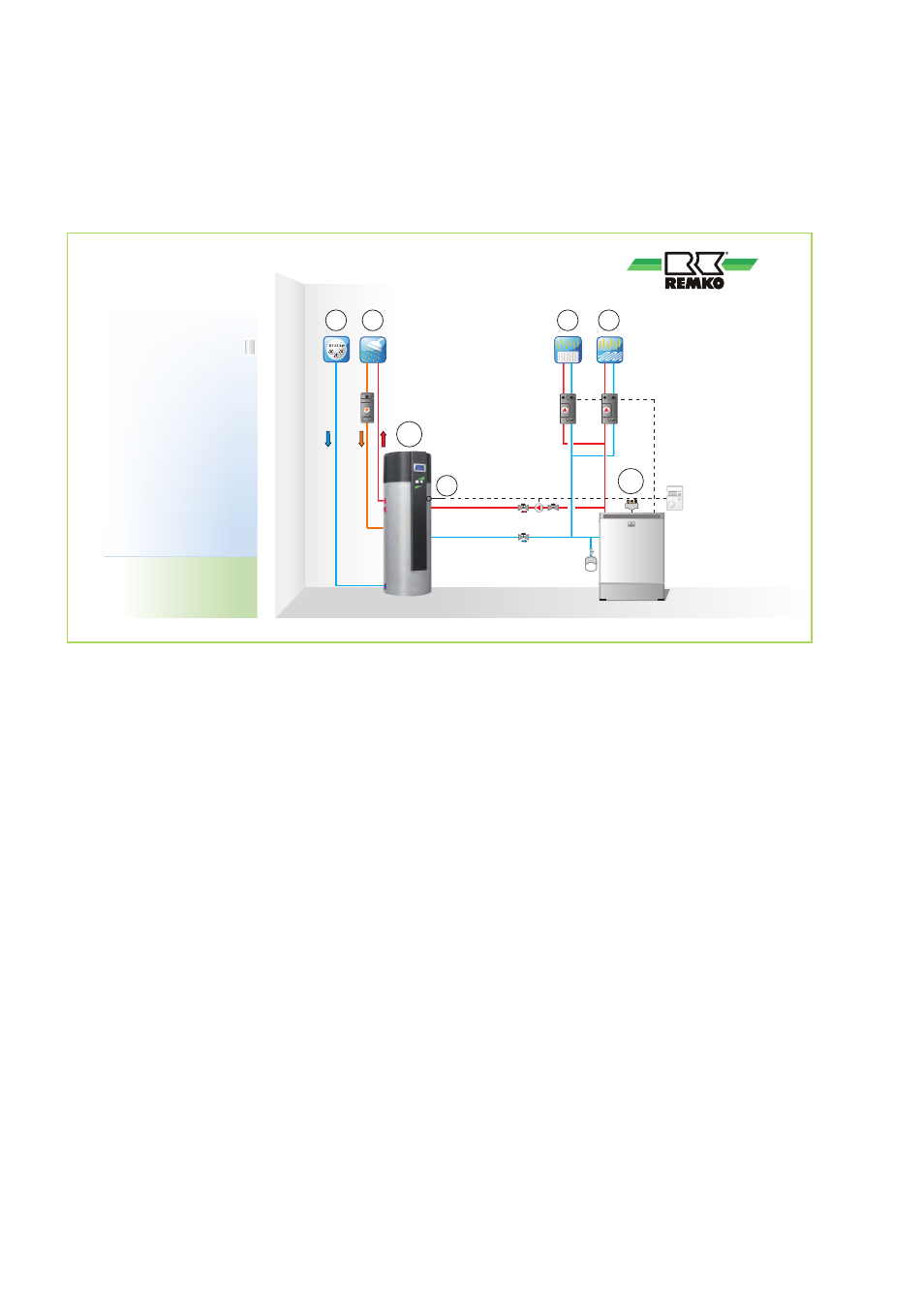

Abb. 8: Beispiel 1 - Hydraulikschema RBW
A: Wärmrpumpe RBW
B: Öl-/Gaskessel
1: Kaltwasser
2: Warmwasser
3: Heizkreis 1 gemischt
4: Heizkreis 2 gemischt
5: Sensor Kessel (Warmwasserfühler)
