REMKO RBW 300 PV - Handbuch (Seite 19)

Hydraulikschema 2 zur REMKO RBW-Wärmepumpe
Funktionen: Heizen und Warmwasser
Dieses Hydraulikschema dient lediglich als Planungshilfe,
die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen!
S 08
40°
A
C
1 2 4 3 5
B
6
7

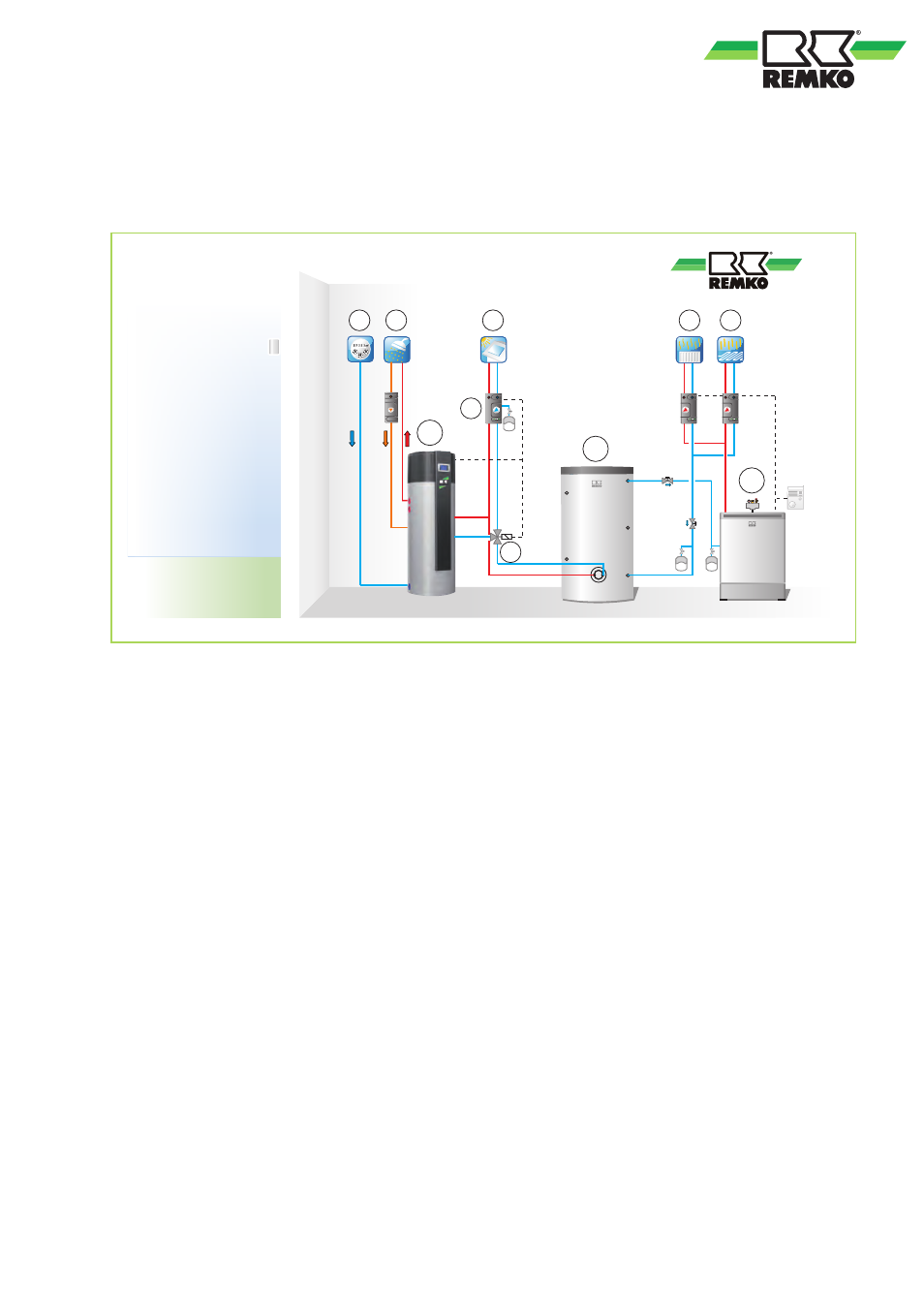

Abb. 9: Beispiel 2 - Hydraulikschema RBW
A: Wärmrpumpe RBW
B: Speicher
C: Öl-/Gaskessel
1: Kaltwasser
2: Warmwasser
3: Solar
4: Heizkreis 1 gemischt
5: Heizkreis 2 gemischt
6: Solarpumpe
7: Umschaltventil Solar
