Seite 8
Integrierter Wärmetauscher
Baureihe
RBW 300 PV
RBW 300 PV-S
Wärmetauscher Solar
m
2
---
1,5
Wärmetauscheranschluss
Zoll (mm)
---
G 3/4" (19,05)
Angaben ohne Gewähr! Technische Änderungen, die dem technischen Fortschritt dienen,
bleiben uns vorbehalten.
2.2 Geräteabmessungen und Bezeichnungen der Rohranschlüsse
1
2
4
3
9
87
12
16,5
99
1095
1435
1860
640
145
145
227
8
1026
11
6
10
5
557
531
1195

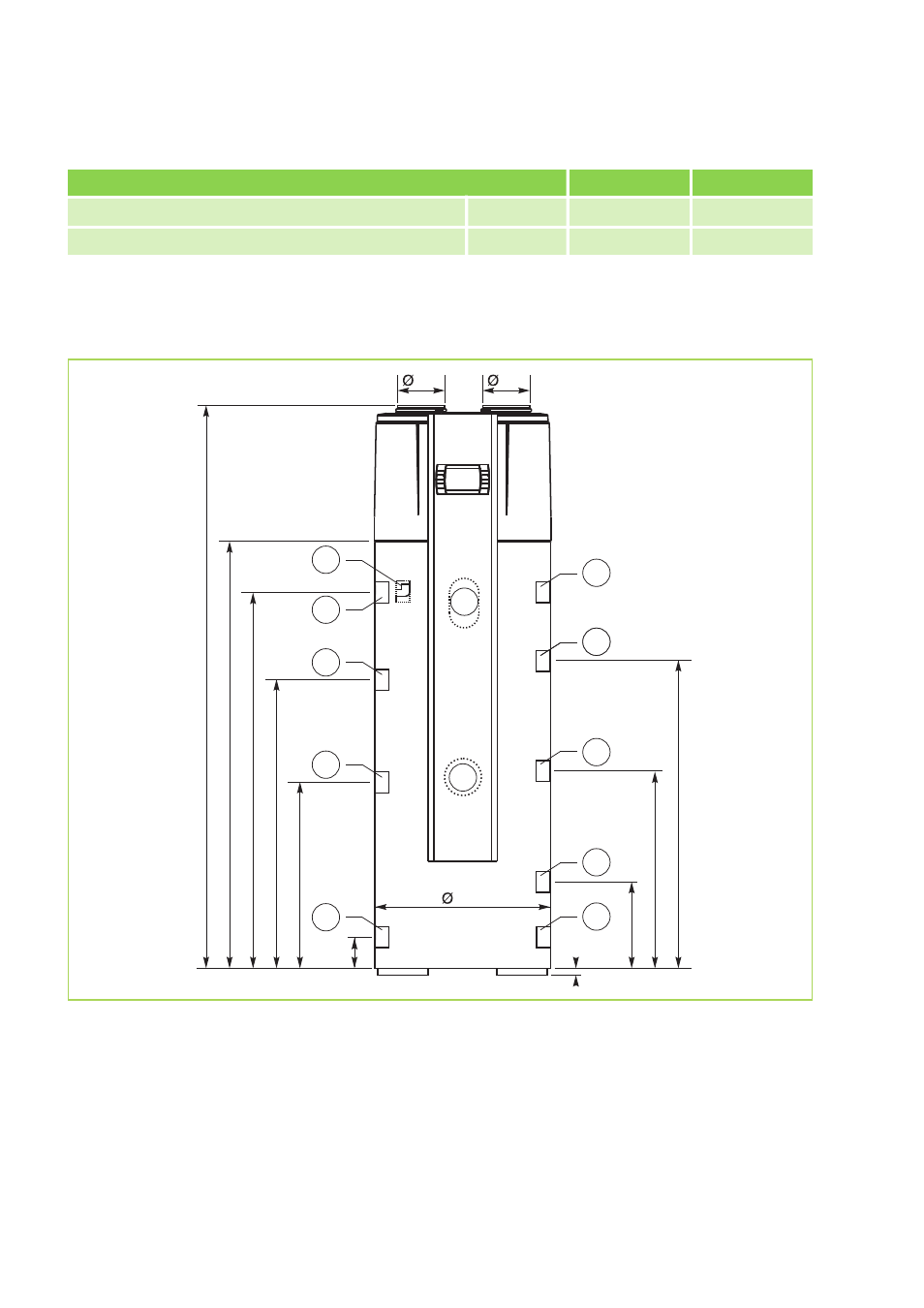

Abb. 1: Abmessungen und Bezeichnungen der Rohranschlüsse (Angaben in mm)
1:
Kondensatablauf Rp 1/2
2:
Warmwasserausgang G 3/4"
3:
Schutzanode
4:
Zirkulation G 3/4"
5:
Kaltwassereingang G 3/4"
6:
Anschluss Sicherheitsventil
7:
Heizungs-Vorlauf Wärmetauscher G 3/4"
8:
Tauchhülse für Temperatursensor
9:
Heizungs-Rücklauf Wärmetauscher G 3/4"
10: Entleerung G 3/4"
11: Überhitzungsschutz
12: Heizstab
Änderungen die dem technischen Forschritt dienen bleiben uns vorbehalten!
