Funktion
Dem Wärmepumpenmanager
Multitalent kommt die Aufgabe
zu, die komplette Wärmepumpen-
anlage sowie eventuell zusätzlich
vorhandene Wärmeerzeuger zu
bedienen und bedarfsgerecht zu
steuern. Der Wärmepumpenma-
nager enthält eine Vielzahl an
Funktionen und muss deshalb auf
die gewünschten Funktionen und
insbesondere auf die vorhande-
ne Heizungsanlage konfiguriert
werden. Dieses Handbuch gibt
gleichermaßen Installationshin-
weise und gewährt einen Einblick,
was sich hinter den verschiede-
nen Parametern hinsichtlich der
Konfiguration des Wärmepum-
penmanagers tatsächlich verbirgt.
Die folgenden Funktionen sind im
Wärmepumpenmanager abgebil-
det:
• Betrieb von Wärmepumpen
• Witterungsgeführte Heizkreis-
regelung eines direkten Heiz-
kreises und eines Mischerkrei-
ses (z.B.: Fußbodenheizung)
• Brauch-Warmwasserbereitung
• Kühlfunktion
• Solarfunktion
• Bedarfsabhängige Umwälz-
pumpenschaltung
• Automatische Sommer-/
Winterzeitumstellung
• Individuell gestaltbare Absenk-
zeiten und Urlaubsbetrieb für
Heizkreise und für Brauch-
Warmwasser
• Kaskade modulierende Wär-
meerzeuger
• Kaskade schaltender Wärmeer-
zeuger
• Bivalenzregler
Regelungstechnisches
Funktionsprinzip

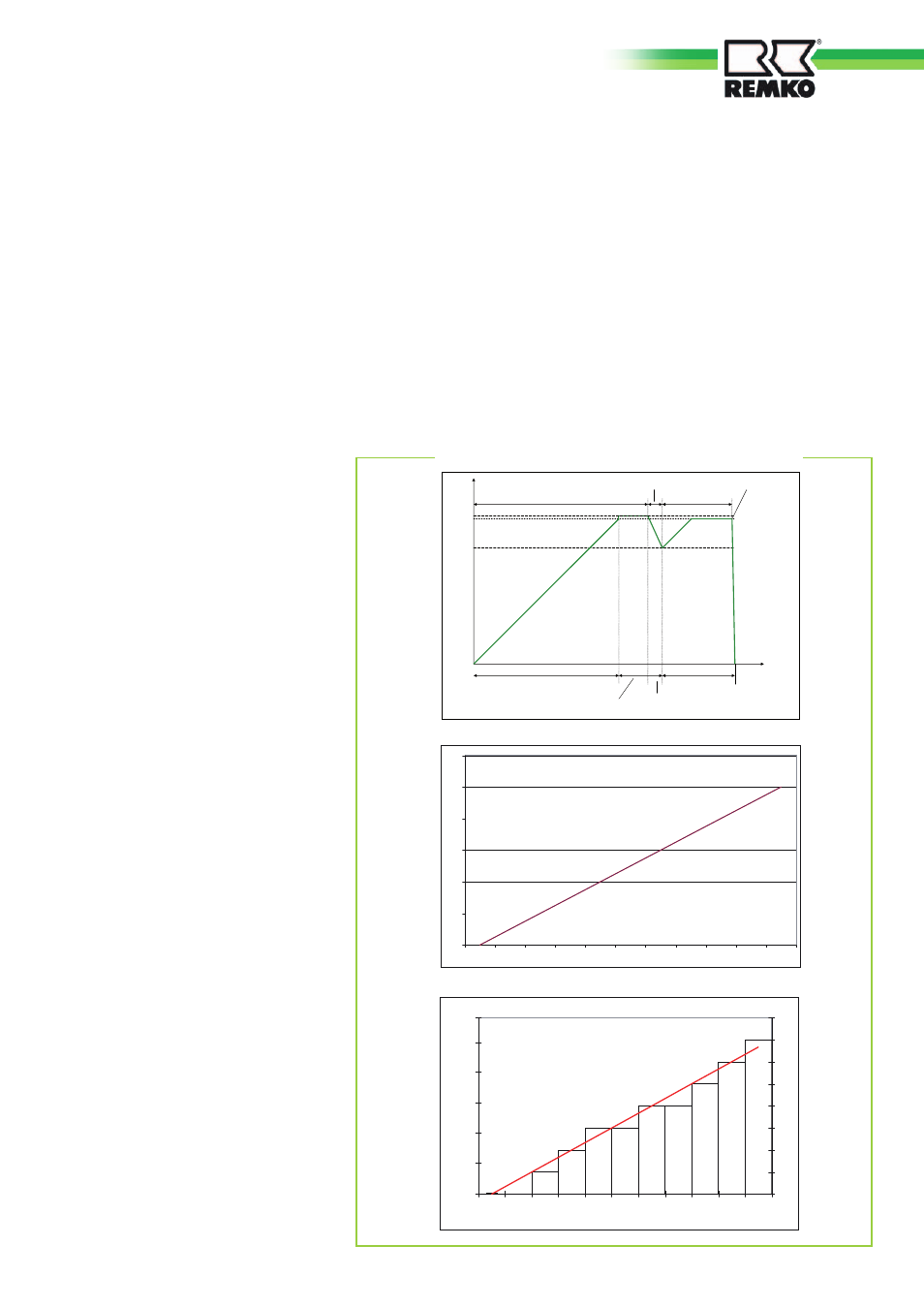

Der Wärmepumpenmanager
ermittelt mit Hilfe des Außen-
temperaturfühlers und der
gewählten Heizkurve laufend
die Soll-Vorlauftemperatur und
vergleicht diese mit der aktuel-
len System-Vorlauftemperatur
(T-Sammelfühler F8). Über die
zeitliche Abweichung sowie der
Differenz zwischen aktueller Vor-
lauftemperatur und Solltemperatur
errechnet der Wärmepumpenman-
ger den Modulationsgrad in %.
Der Modulationsgrad entspricht
der Sollleistung in % des Heizsys-
tems, z.B. der notwendigen
Heizleistung aufgrund der aktuelle
vorhandenen Außentemperatur.
Der Modulationsgrad wird auf
ein 0-10 V-Signal umgesetzt und
zur weiteren Verarbeitung dem
Außengerät der Wärmepumpe zur
Verfügung gestellt.
0
20
40
60
80
100
120
0
1
2
3
4
5
6
7
8
9
10
0-10 V - Signalausgabe
Modulationsgrad [%]
0
1
3
4
5
6
7
2
0
20
40
60
80
100
120
0
1,88 3,13 4,38 5,63
6,88
8,13 9,38 10
0
1
2
3
4
5
6
7
8
Modulationsgrad [%]
0-10 V - Signal
Stufe
Stufe
Stufe
Stufe
Stufe
Stufe
Stufe
Stufe
100
98
80
Modulationsgrad [%]
WP modulierend EIN
WP modulierend EIN WP AUS
WP 100% +2. WE, wenn
Ta < Bivalenzpunkt
2. WE AUS
T
VL-IST
< T
VL-SOLL
T
VL-IST
> T
VL-SOLL
T
VL-IST
< T
VL-SOLL
T
VL-IST
> T
VL-SOLL
+ 2K
