REMKO Multitalent - Handbuch (Seite 54)

REMKO
WÄRMEPUMPEN-MANAGER MULTITALENT
B
A
AB
F9 F14
A
B
AB
F6
F8
F12
A
B
AB
l/h
Tmax
V V
F17 F11
II 0 I
3)
A9
A3
A6
A12
A3
A10
A8
M
2)
1)
F5
A2
A4/A5
A10
4)
Bezeichnung Wertebereich Programmierung
Leistung/Stufe 00 – 9950 kW
WE 1 Stufe 1 = 50
WE 3 Stufe 1 = 1
weiter mit Taste neben „Ende“
MF 1 Funktion
0 0 - 3 6 0 0
T - MF 1 Soll - 2 0 °C - 9 0 °C ( ---- )
MF 1 Hyst 2 K - 1 0 K ( ---- )
MF 1 Hyst Aus 2 K - 1 0 K ( ---- )
MF 2 Funktion 0 0 - 3 6 18
T - MF 2 Soll - 2 0 °C - 9 0 °C ( ---- )
MF 2 Hyst 2 K - 1 0 K ( ---- )
MF 2 Hyst Aus 2 K - 1 0 K ( ---- )
MF 3 Funktion 0 0 - 3 6 3 4
T - MF 3 Soll - 2 0 °C - 9 0 °C ( ---- )
MF 3 Hyst 2 K - 1 0 K ( ---- )
MF 3 Hyst Aus 2 K - 1 0 K ( ---- )
MF 4 Funktion 0 0 - 3 6 2 3
T - MF 4 Soll - 2 0 °C - 9 0 °C ( ---- )
MF 4 Hyst 2 K - 1 0 K 5,0K
MF 4 Hyst Aus 2 K - 1 0 K 2,0 K
F15 Funktion 0 0 - 0 8 0 7
E 1 Funktion 0 0 - 0 3 0 2
E 2 Funktion 0 0 - 0 3 0 3
Fühler 1k/5k Sensoren 5k Sensoren
Bezeichnung Wertebereich Programmierung
BUS - Kennung
BM
Aus, 00-15 Aus
Sprache D/GB/F/NL/E/I D (Deutsch)
Terminal Adresse Ein/Aus Ein
Uhrzeit 0-24 Uhr Uhrzeit einstellen
Datum Jahr, Monat, Tag Datum einstellen
BUS-Kennung 1 00-15 01
BUS - Kennung 2 00-15 02
Anlagenwahl ---/01-12 07
Regelungstyp 00-06 06
WE 1 Typ 00-09 07
WE Bus 00-05 05
Gradient Ein/Aus Aus
WE 2 Typ 00-22 08
WE 2 Speicher 00-03 00
WE 3 Typ 00-09 01
WE 4 Typ 00-09 00
Puffer Typ 00-02 00
Kühlbetrieb Aus/Ein Ein
HK1 Funktion
Standard,
T-Vorl konst,
Schwimmbad,
WW, Rücklauf
Standard
HK2 Funktion siehe HK1 Standard
Außenmodul
Innennmodul
CMF 120/160
Heizkreis
Zapfstellen
KW Eintritt
Frischwasserstation
Kühlkreis

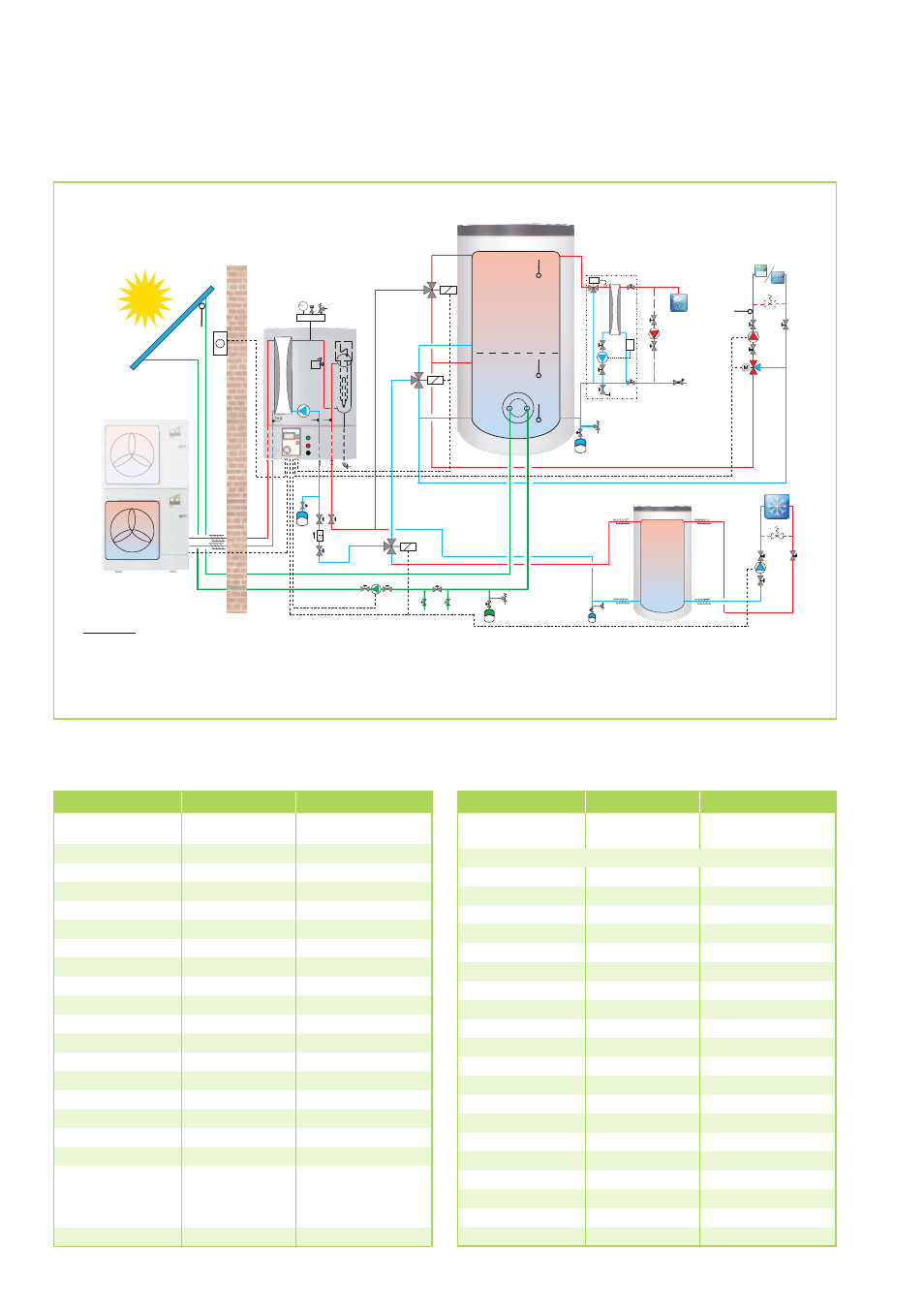

Hydraulikschema zum Wärmepumpenpaket WP 11
Funktionen: Heizen oder Kühlen, Solar und Warmwasser
monoenergetische Betriebsart
“Anlagenwahl 7”
Hinweise:
1) Heizkreis-Umwälzpumpe(n) sind nicht im REMKO-Lieferumfang. Wir empfehlen die Verwendung von Hocheffizienz-Umwälzpumpen.
2) Wir empfehlen, aufgrund der möglichen hochen Temperaturen - hervorgerufen durch die Solaranlage, den Heizkreis immer über einen
3-Wege-Mischer anzubinden.
3) Eine eventuell vorhandene Zirkulationspumpe muss bauseits separat angesteuert werden.
4) Die Kühlung muss über den Heizkreis 1 aktiviert werden, indem T-VL Kühlen auf die gewünschte Kühl-Soll-Vorlauftemperatur
gestellt wird.
Multifunktions-
Pufferpeicher
MPS 1000
Kühlwasser
Pufferspeicher
KPS 300
