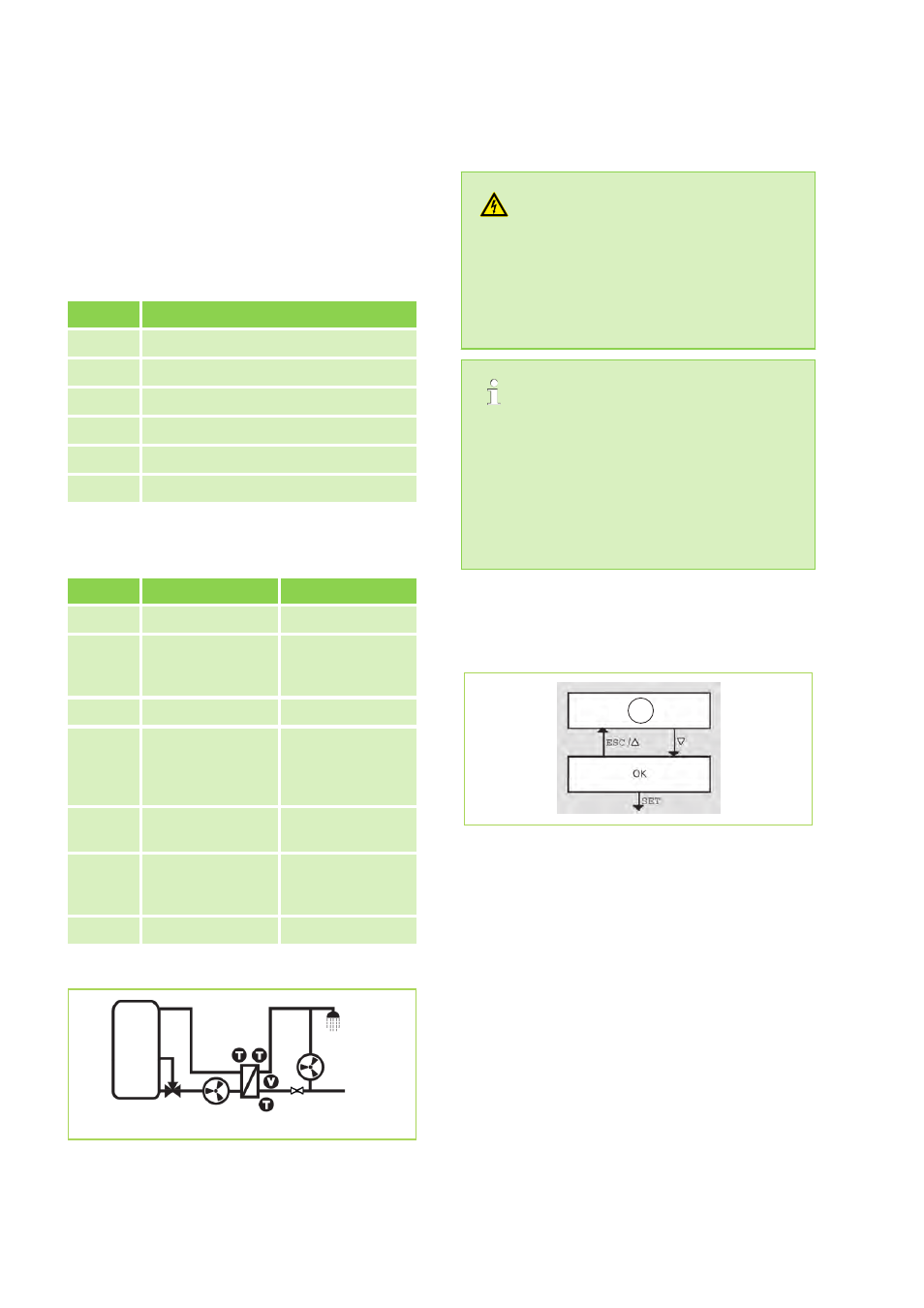

Klemmenzuordnung
Die folgenden Tabellen und Schaltschemen
beschreiben die Zurodung der externen Kompo-
nenten (Pumpen, Fühler) zu den Reglerklemmen
der jeweiligen Friwa Variante.
Eingänge
Klemme Einzelbetrieb / Kaskadenbetrieb
1, ^ Vorlauftemperatur, primär (TVL)
2, ^ ---
3, ^ ---
4, ^ Kaltwassertemp., sekundär (TKW)
E.1, T Warmwassertemperatur, sekundär
E.1, V Volumenstrom, sekundär
Ausgänge
Klemme Einzelbetrieb Kaskadenbetrieb
R1, N --- Zuschaltventil
R2, N
Rücklaufventil
(optional)
Rücklaufventil
(optional, an
Master-Regler)
R3, N --- ---
L
const
, N
Primärpumpe,
Sekundärpumpe
(Zirkulation)
Primärpumpe,
Sekundärpumpe
(Zirkulation, an
Master-Regler)
PWM
R1, ^
Primärpumpe Primärpumpe
PWM
R2, ^
Sekundärpumpe
(Zirkulation)
Sekundärpumpe
(Zirkulation, an
Master-Regler)
Rs, Rs Alarm Alarm
E.1
E.1 1
4
R2 R1
L
const.
PWM (R)2
L
const.
PWM (R)1
Abb. 33: Das aktive Ventil R1 wird in der Regleran-
zeige nicht dargestellt.
7 Inbetriebnahme
GEFAHR!
Lebensgefahr durch Stromschlag!
Führen Sie vor der ersten Inbetriebnahme die
imn den Abschnitten Ä Kapitel 5 „Montage und
Demontage“ auf Seite 25 und Ä Kapitel 6
„Elektrischer Anschluss“ auf Seite 27 beschrie-
benen Maßnahmen vollständig durch.
– Nach einer längeren Trennung vom Strom-
netz müssen beim Einschalten die Uhrzeit
und das Datum eingestellt werden (nach-
stehende Schritte 1-5).
– Gespeicherte Funktionen, die nicht mit
einer Zeiteinstellung verbunden sind,
bleiben auch nach einem längeren Strom-
ausfall (> 15 Minuten) noch eingestellt.
Der Regler wird in der Fertigung voreingestellt.
Sie müssen nur die Uhrzeit und das Datum ein-
stellen (Abb. 34).
T
Abb. 34: Uhrzeit einstellen
T: Uhrzeit
Beachten Sie zur Bedienung
Innerhalb der geführten Bedienung können Werte
nachträglich geändert werden. Dabei gilt:
n "s/ESC/r" navigieren blockweise vor und
zurück
(Abb. 34: "s" = vor; "ESC/r" = zurück).
n Navigieren (mit "s/ESC/r") ist immer nach
dem Abschließen eines Blocks möglich.
n Das nachträgliche Ändern eines Blocks wird
mit "SET" eingeleitet.
