14 Anleitung für den Errichter SATEL
3.5.3 Anschluss des Moduls INT-TXM
Im System kann eine Mitteilungsschnittstelle INT-TXM installiert werden, dank der an die
Alarmzentrale ein Funkaufschaltung-Sender (Format ESPRIT) angeschlossen werden kann.
Im Modul muss die Steckbrücke von den Pins J1 abgezogen werden, und an die Zentrale
darf kein Bedienteil mit der Adresse 5 angeschlossen werden. Nach der Identifizierung wird
dem Modul die Adresse 5 (05h) zugewiesen.
3.5.4 Anschluss des Erweiterungsmoduls für 433 MHz Handsender
Sie können an die Zentrale ein Erweiterungsmodul INT-RX oder INT-RX-S anschließen. Es
ermöglicht die Zuweisung den Benutzern der 433 MHz Handsender (bis zu 30 Handsender –
der Handsender kann nicht dem Service zugewiesen werden). Im Erweiterungsmodul muss
die Adresse 7 (07h) eingestellt sein – die Schalter 1-3 stellen Sie auf ON, und die anderen
Schalter auf OFF ein.
Achtung: Wenn an die Zentrale das Erweiterungsmodul INT-RX / INT-RX-S angeschlossen
ist, dann kann das Modul VERSA-MCU im System nicht installiert werden.
3 7 (07h)

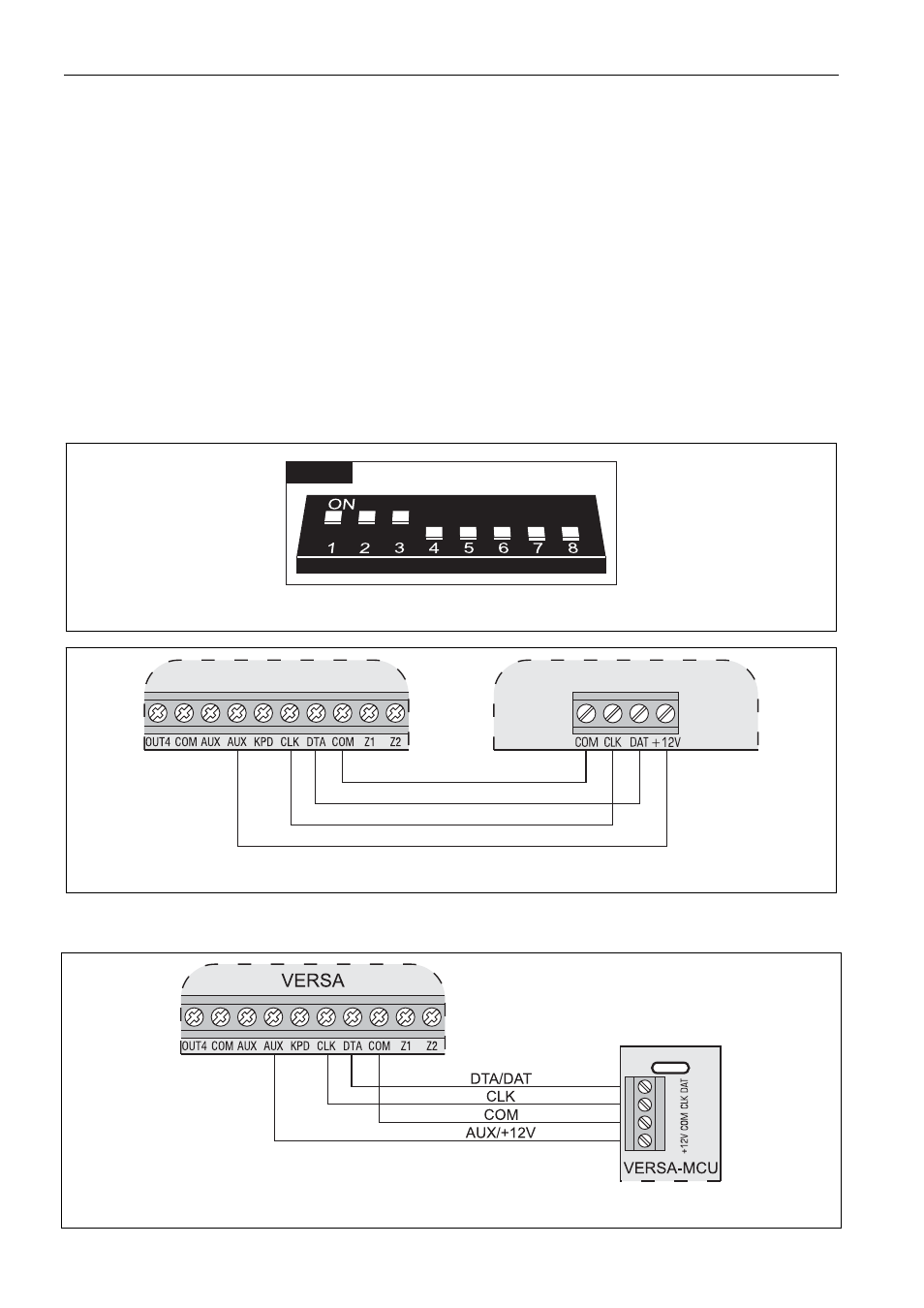

Abb. 13. Adresseinstellung im Erweiterungsmodul INT-RX.
VERSA INT-RX
COM
CLK
DTA/DAT
AUX/+12V
Abb. 14. Anschluss des Erweiterungsmoduls INT-RX.
3.5.5 Anschluss des 433 MHz Funkbasismoduls
Abb. 15. Anschluss des Funkbasismoduls VERSA-MCU.
