BEREICHSTASTATUREN
INT-S-GR
INT-S-BL
int-s_de 07/08
Die Bereichstastaturen INT-S-GR und INT-S-BL sind für die Zusammenarbeit mit den
Alarmzentralen der Serie INTEGRA vorgesehen. Sie unterscheiden sich durch die Farbe der
Tastenbeleuchtung: im Bereichstastatur INT-S-GR ist sie grün und im Bereichstastatur
INT-S-BL – blau. Sie dienen zur Steuerung eines Bereichs, bieten zusätzlich einfache
Elemente der Zutrittskontrolle an, Steuerung der elektromagnetischen Türzuhaltevorrichtung
und Kontrolle des Türschließzustandes. Mit den Bereichstastaturen können Sie das
Betreiberkennwort ändern und Steuerungsfunktionen der peripheren Einrichtungen abrufen.
Diese Anleitung bezieht sich auf die Bereichstastatur mit der Firmware Version 1.11 oder
neueren.
1. Beschreibung der Bereichstastatur
Die Bereichstastatur besitzt 12 Tasten mit ständiger oder zeitweiliger (automatischer)
Hintergrundbeleuchtung und Leuchtdioden LED.
Bedeutung der Dioden:
- ALARM (rot) – das stetige Leuchten
signalisiert einen Alarm in dem mit der
Bereichstastatur bedienten Bereich;
das Blinken der Diode deutet darauf
hin, dass in dem Bereich ein Alarm
ausgelöst wurde.
- SCHARF (grün) – die Diode leuchtet
dauernd, wenn der Bereich, dem die
betreffende Bereichstastatur zugewie-
sen ist, scharf geschaltet wurde. Das
Blinken der Diode bedeutet, dass die
Ausgangszeit abläuft.
- STÖRUNG (gelb) – das Blinken der
Diode informiert über ein technisches
Problem. Die Signalisierung betrifft der
Störungen in der gesamten Alarm-
anlage, und nicht nur des mit dem
Bedienfeld gesteuerten Bereichs. Die
Störungsart kann an einem LCD-
Bedienteil
überprüft werden. Die
Anzeige erlischt, wenn der von der
Bereichstastatur gesteuerte Bereich
scharf geschaltet wird. Bei Unscharf-
schaltung wird die Störungsanzeige
wieder aktiviert.

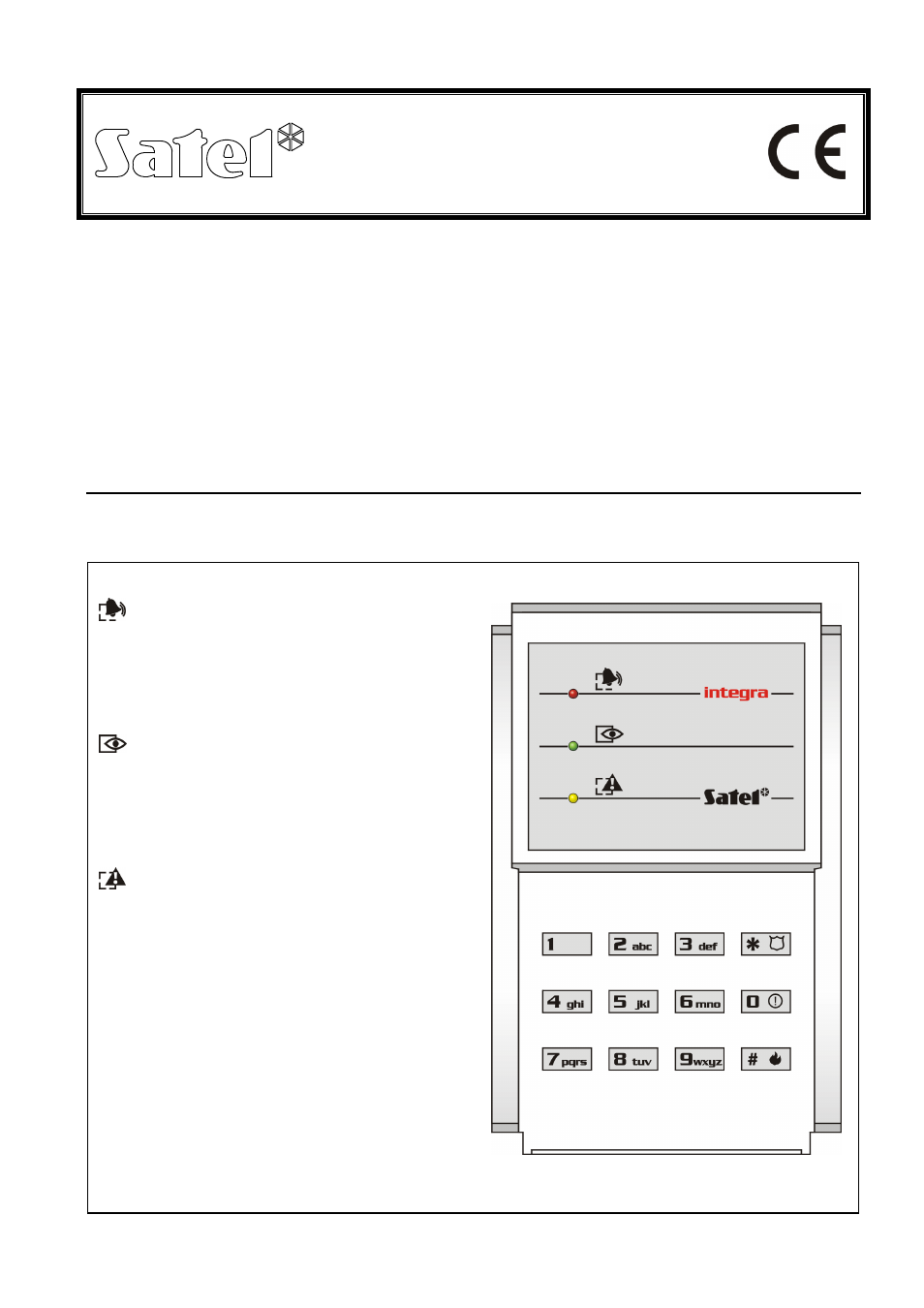

Abbildung 1. Bereichstastatur.
