Satel ACX-100 - Handbuch

®
FUNKERWEITERUNGSMODUL
DER EIN- UND AUSGÄNGE
ACX-100
acx100_de 08/10
Das Erweiterungsmodul der Ein- und Ausgänge ACX-100 arbeitet mit dem
Funkbasismodul des drahtlosen Systems ACU-100 zusammen. Es ermöglicht einen
Ausbau des Systems um weitere 8 Ausgänge und 4 Steuerungseingänge. An dem
Funkbasismodul ACU-100 können maximal 5 Module ACX-100 angeschlossen
werden. Sowohl die Steuerungseingänge, sowie auch die Ausgänge besitzen die
gleichen Eigenschaften wie die im Funkbasismodul ACU-100.
1. B
ESCHREIBUNG DER
E
LEKTRONIK
-P
LATINE

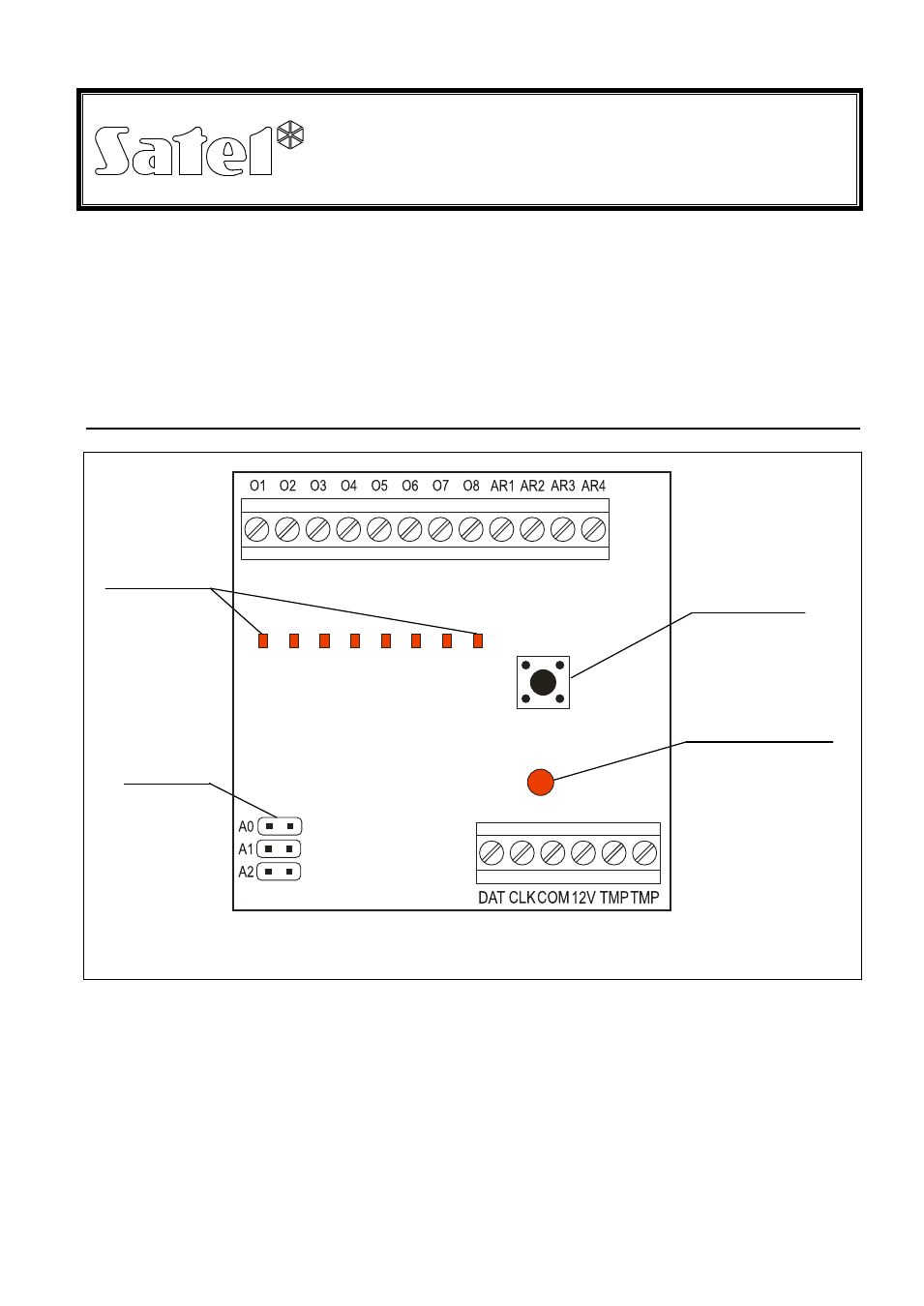

Abb. 1. Darstellung der Platine des Moduls ACX-100.
Klemmenbeschreibung:
O1…O8 - Ausgänge zur Anzeige des Zustands der drahtlosen Komponenten
AR1…AR4 - Steuerungseingänge
DAT, CLK - Kommunikationsbus
COM - Masse
12V - Speiseeingang
TMP - Klemmen des Sabotagekontakts des Moduls (NC)
Dioden zur
Signalisierung
des Zustandes
der Ausgänge
Sabotagekontakt
LED-Diode zur
Signalisierung der
Kommunikation mit
dem Funkbasismodul
Stifte zur
Einstellung
der Adresse
