Satel ACX-201 - Handbuch

®
ERWEITERUNGSMODUL DER
VERDRAHTETEN LINIEN UND
AUSGÄNGE MIT NETZTEIL
ACX-201
acx201_de 11/12
Das Erweiterungsmodul der verdrahteten Meldelinien und Ausgänge mit Netzteil ACX-201
arbeitet mit dem Funkbasismodul ACU-100 zusammen. Es wird von dem Funkbasismodul
ACU-100 in Programmversion 1.06 oder in höheren Versionen bedient. 4 Meldelinien und
4 Ausgänge ermöglichen den Anschluss von verdrahteten Geräten (Melder, Signalgeber,
usw.) zu dem drahtlosen System. Die Meldelinien des Erweiterungsmoduls können analog
wie die verdrahteten Meldelinien konfiguriert werden. Ausgänge des Erweiterungsmoduls
sind Relaisausgänge. Das Erweiterungsmodul ACX-201 belegt vier Stellen auf der Liste der
Komponenten, die von dem Funkbasismodul bedient werden. Es besitzt ein eingebautes
Schaltnetzteil mit einer Leistung von 1,2 A und einen
Auflade- und Kontrollsystem des
Akkus, mit Abschaltung des entladenen Akkus.
1. Beschreibung der Elektronikplatine

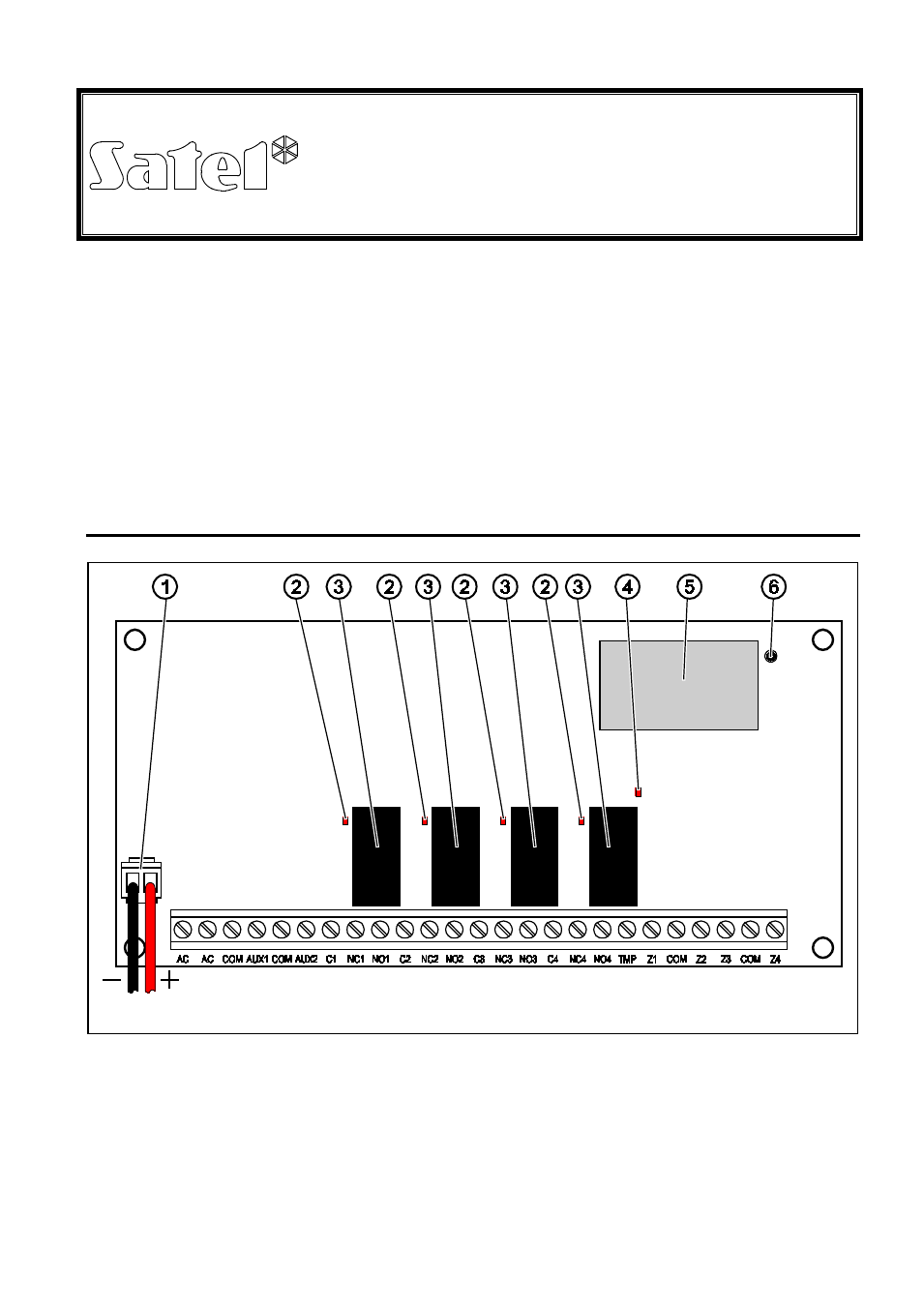

Abb. 1. Darstellung der Elektronikplatine.
Erläuterungen zu Abbildung 1:
1 – Anschlussleitungen zum Akku (rot +, schwarz -).
2 – LED-Dioden signalisieren den Ausgangszustand. Die Dioden leuchten, wenn der
Ausgang aktiv ist.
3 – Relais.
4 – LED-Diode. Die Diode blinkt während der Kommunikation mit dem Funkbasismodul
ACU-100.
5 – Schirm.
