Satel ASW-100 E - Handbuch

FUNK- STEUERUNGSMODUL 230V AC
ASW-100 E
ASW-100 F
asw100_de 11/12
Das Funk-Steuerungsmodul 230V AC ASW-100 E und ASW-100 F sind mit dem
Funkbasismodul ACU-100 (Programmversion 1.05 oder höher) und mit dem
Funkbasismodul ACU-250 (Programmversion 4.02 oder höher) kompatibel. Sie
ermöglichen Fernschaltung der an Steckdosen 230 V AC angeschlossenen Geräte.
Der Buchstabe am Ende des Symbols entspricht dem Steckdosentyp im
Steuerungsmodul: Typ E (EURO) im Steuerungsmodul ASW-100 E, Typ F (SCHUKO)
im Steuerungsmodul ASW-100 F. Das Funksteuerungsmodul 230 V AC belegt eine
Position auf der Liste der vom Funkbasismodul unterstützten Funkkomponenten. Es
wird mit der Spannung 230V versorgt.
1. Beschreibung des Steuerungsmoduls
Die Funktionsweise der Taste hängt von der Konfiguration ab, in der das
Steuerungsmodul betrieben ist (siehe: Bedienungsanleitung des Funkbasismoduls
ACU-100/ACU-250):
Modus 0 – Betätigung der Taste ermöglicht keine manuelle Steuerung des
Stromkreises – die Taste hat keine Auswirkung auf den Stromkreis 230V,
aber die Information über den Zustand der Taste wird an das
Funkbasismodul weitergegeben und dann erfolgt die Weiterleitung der
Information an die Alarmzentrale. Entsprechende Programmierung des

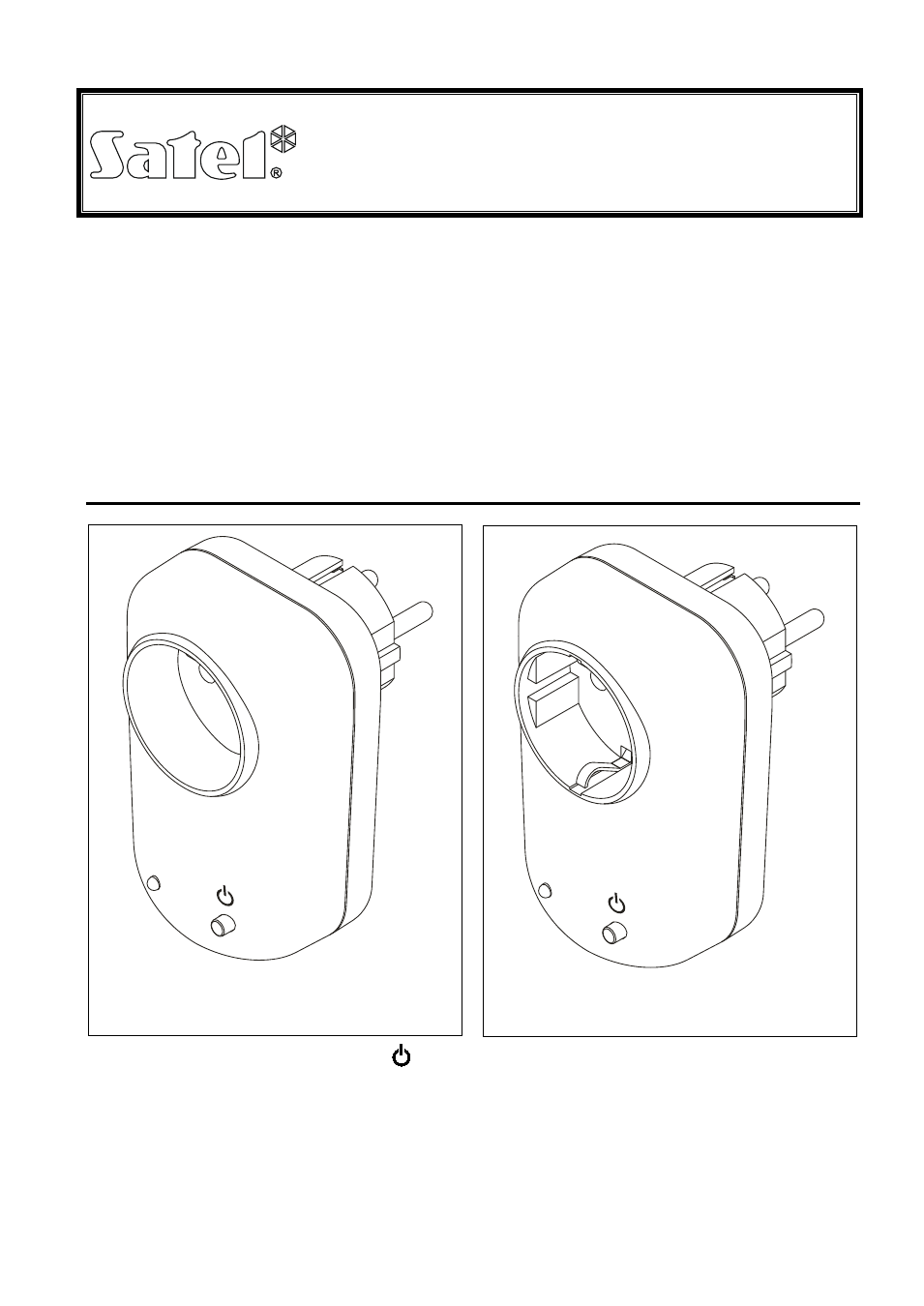

Abb.1. Steuerungsmodul ASW-100 E Abb.1. Steuerungsmodul ASW-100 F
