Satel DG-1 TCM - Handbuch

®
DG-1
DIGITALE GASMELDER
dg1_de 05/09
Die mikroprozessorgesteuerten digitalen Gasmelder DG-1 zeichnen sich durch eine hohe
Zuverlässigkeit und geringe Stromaufnahme aus. Dank der digitalen Temperatur-
kompensation ist der Melder in einem breiten Temperaturbereich einsetzbar.
Die Überschreitung des Grenzwertes der Gaskonzentration wird optisch und akustisch
signalisiert. Der Melder ist für den Einsatz in Alarmsystemen vorgesehen.
Die Serie DG-1 besteht aus folgenden Gasmeldern:
DG-1 CO
– Kohlenmonoxydmelder;
DG-1 LPG – Propan-/Butanmelder;
DG-1 ME
– Erdgasmelder (Methanmelder);
DG-1 TCM – Betäubungsgasmelder (z.B. auf Chloroformbasis).
NC TMP COM 12V NC TMP
BUZ ON/OFF
1
2
3
4
7
5
6

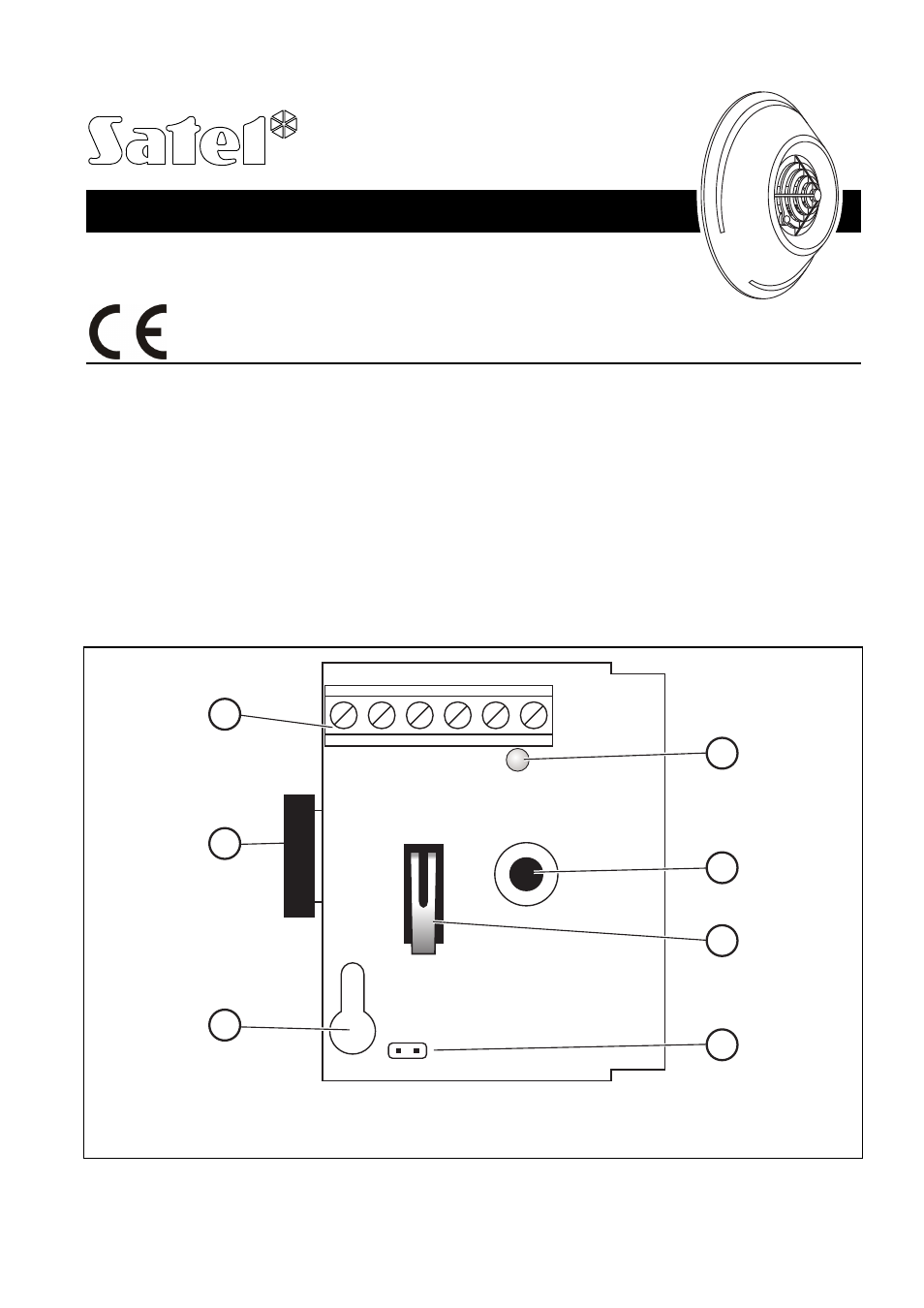

Abbildung 1. Elektronikplatine der Melder DG-1 CO, DG-1 LPG, DG-1 ME. Die Platine des
Melders DG-1 TCM unterscheidet sich durch Größe und Form des eingebauten Gassensors.
Erläuterungen zu Abbildung 1:
1 – Klemmen:
