SMA Technologie AG Übersicht
Installationsanleitung SB3300TL-11:SD2006 Seite 11
3 Übersicht
3.1 Gerätebeschreibung

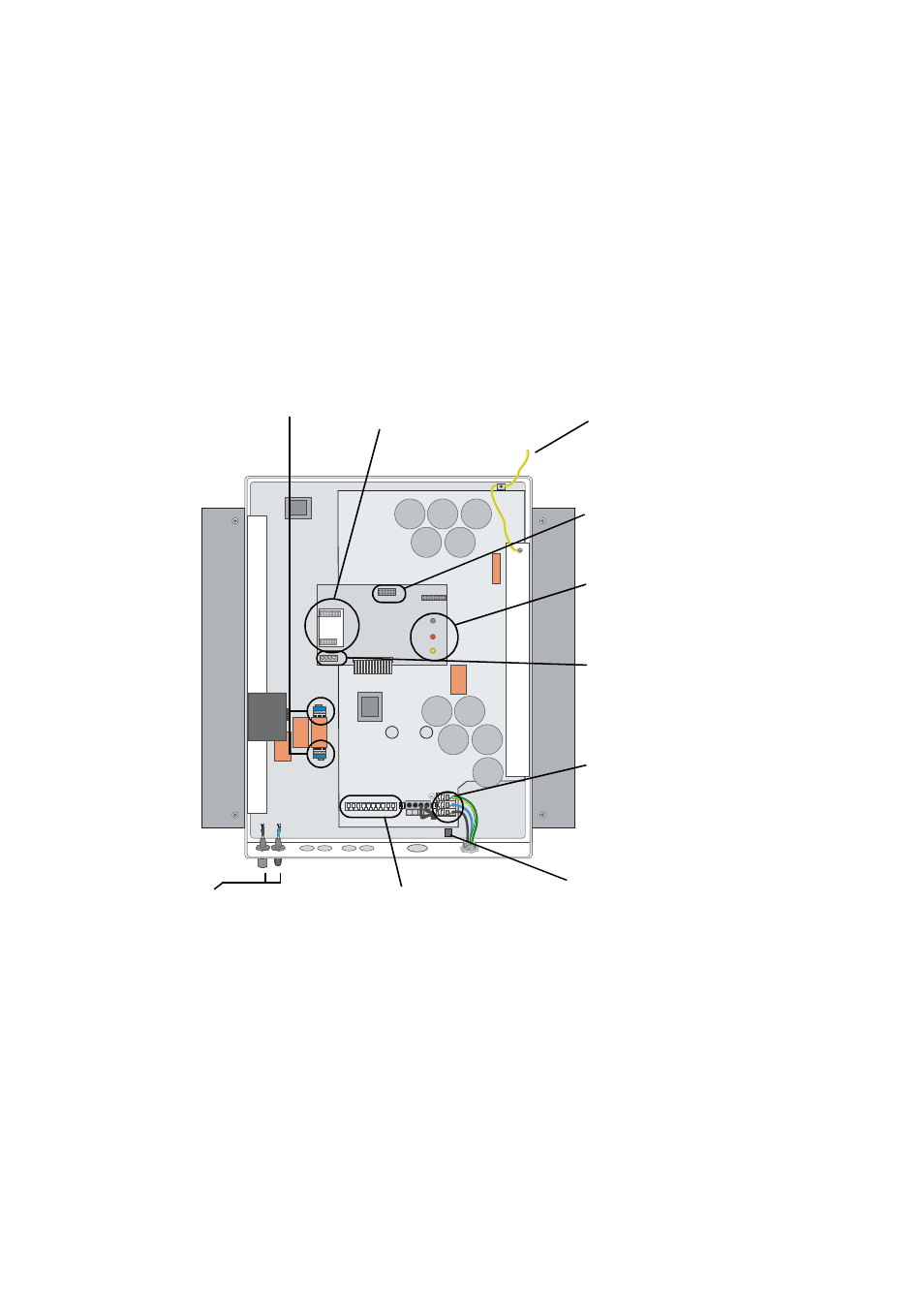

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschluss-
bereiche des geöffneten Sunny Boy 3300TL schematisch dargestellt:
Varistoren
Seite 33
Steckplatz für Kommunikation
(RS232, RS485, NLM Piggy-
Back, Funk)
PE-Anschlusskabel
für Deckel
Steckplatz für
Displayeinheit
(Sunny Display)
LEDs zur Betriebs-
zustandsanzeige
Kommunikations-
anschluss
Anschlussklemmen
(AC) Seite 21
Steckplatz für Leistungsteil
PLC (notwendig für Netzlei-
tungskommunikation) PV Eingangsstecker
(DC) Seite 23
Flachstecker für die Er-
dung des Kabelschirms
bei RS232- und
RS485-Kommunikation
