SMA Technologie AG Voraussetzungen für die Installation
Installationsanleitung SB3300TL-11:SD2006 Seite 15
4.2 Voraussetzungen PV-Generator
Der Sunny Boy 3300TL ist für den Anschluss von einem String (Reihenschaltung von
PV-Modulen) vorgesehen.
„Sunny Design“ hilft Ihnen bei der Anlagenauslegung und Überprüfung der String-
größe unter Berücksichtigung des jeweiligen Wechselrichters. Weitere Informationen
über „Sunny Design“ sind unter www.SMA.de verfügbar.
Für den Anschluss des PV-Generators besitzt das Gerät zwei DC-Steckverbinder. An-
schlussleitungen des PV-Generators müssen also ebenfalls mit solchen Steckverbin-
dern ausgestattet sein. Ein vorkonfektioniertes Set zum Anschluss loser Kabelenden
eines Strings ist als Zubehör erhältlich. Die SMA-Bestellbezeichnungen für die unter-
schiedlichen Anschlüsse lauten wie folgt:
• Multi-Contact 3 mm: „SWR-MC“
• Multi-Contact 4 mm: „MC-SET“
• Tyco:
„TYCO-SET“

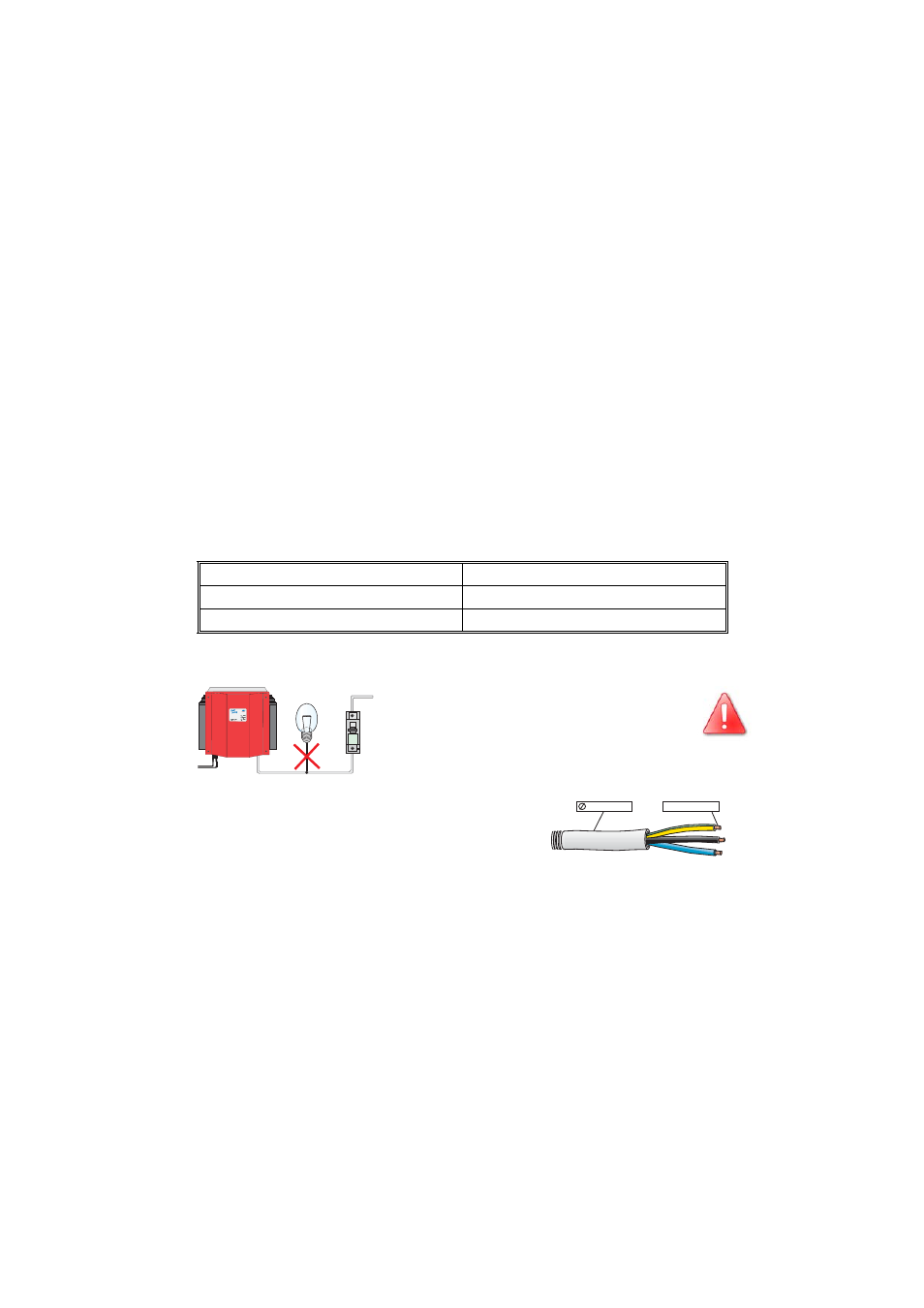

4.3 Niederspannungsnetz 230 V (AC)
Die einschlägigen technischen Vorschriften und die be-
sonderen Vorschriften des lokalen Netzbetreibers sind
zu beachten.
Die Anschlussklemmen des Sunny Boy 3300TL sind für die Aufnahme von Aderquer-
schnitten bis 10 mm² geeignet. Der Außendurchmesser des Kabels soll zwischen
9 mm und 17 mm liegen. Der Anschluss erfolgt dreiadrig (L, N, PE).
Grenzwerte für DC-Eingang
max. Spannung 750 V (DC)
max. Eingangsstrom 8 A (DC)
Die Einspeiseleitung wird mit einem Siche-
rungsautomaten 25 A vom Typ B abgesi-
chert. An der so abgesicherten Leitung
dürfen keine weiteren Geräte ange-
schlossen werden.
max. 10 mm² 9 … 17 mm
