Voraussetzungen für die Installation
Installationsanleitung
SB3300TL-11:SD2006
Seite 17
Der Sunny Boy 3300TL ist mit einem integriereten Fehlerstrom Schutzschalter ausge-
rüstet. Der Sunny Boy 3300TL kann dabei automatisch zwischen echten Fehlerströ-
men und „normalen“ kapazitiven Ableitströmen unterscheiden.
Der Sunny Boy 3300TL erzeugt keine außerordentlichen Ableitströme im Normalbe-
trieb. In bestimmten Betriebszuständen (z. B. beim Selbsttest der Schutzeinrichtung)
können Ableitströme auftreten, die einen „normalen“ 30 mA FI-Schutzschalter auslö-
sen können.
Die Netzimpedanz der AC-Leitung darf 1 Ohm nicht überschreiten. Dies ist unter an-
derem für die fehlerfreie Funktion der Impedanzüberwachung erforderlich. Darüber
hinaus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die Lei-
tungsverluste bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhän-

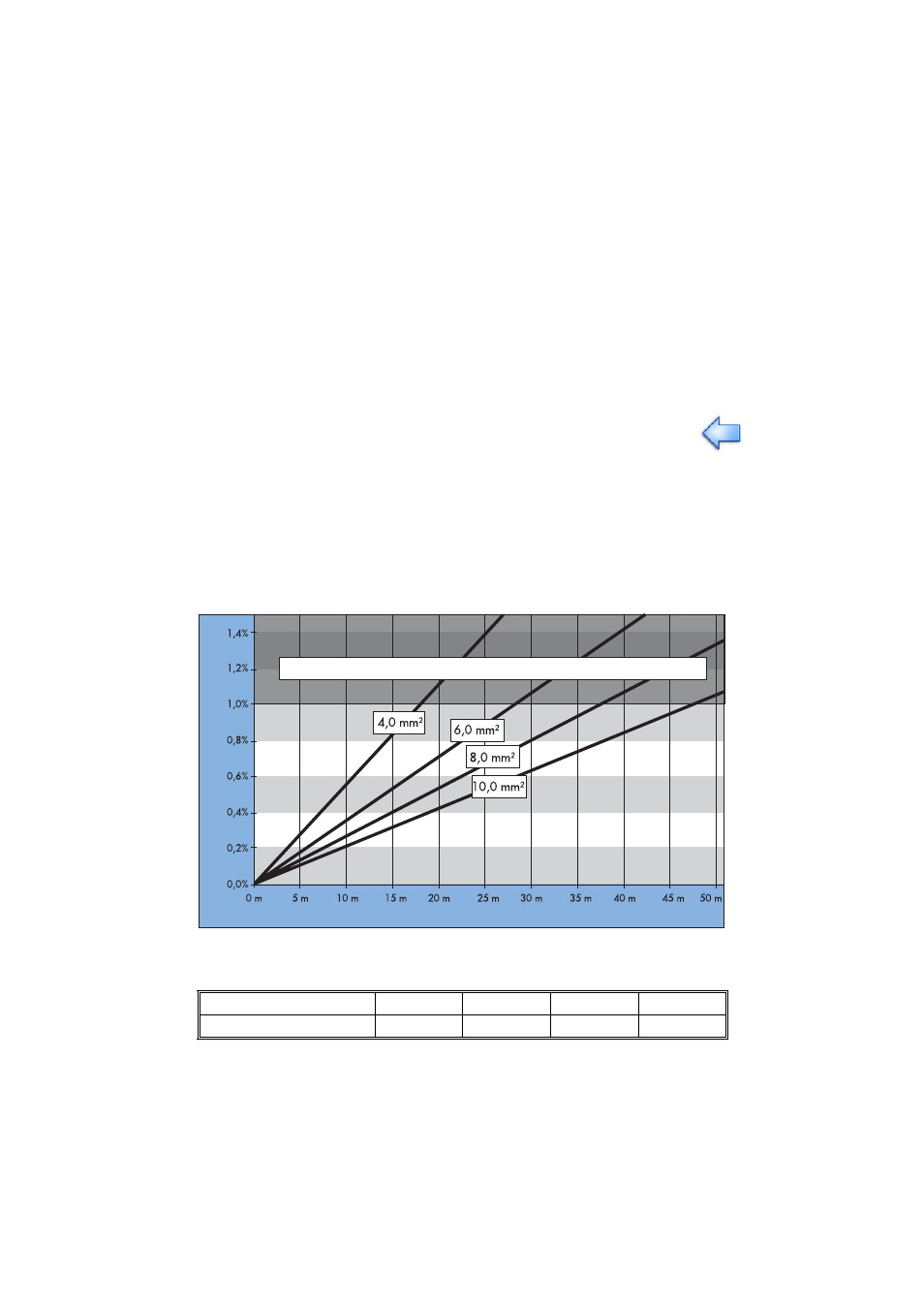

gigkeit von der Leitungslänge und des Leitungsquerschnitts sind in der folgenden
Grafik dargestellt. Es werden mehradrige Leitungen mit einem Hin- und Rückleiter aus
Kupfer verwendet.
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Für den Fall, dass ein FI-Schutzschalter zwingend vorgeschrieben ist, müssen
Sie einen Schalter mit einer Auslösecharakteristik von 100 mA oder höher ver-
wenden.
Leitungsquerschnitt
4 mm²
6 mm²
8 mm²
10 mm
Max. Länge
18 m
28 m
37 m
47 m
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
Leitungslänge
Ve
rlus
t
