SMA Technologie AG Die Kommunikations-Schnittstelle
Installationsanleitung SB3300TL-11:SD2006 Seite 41

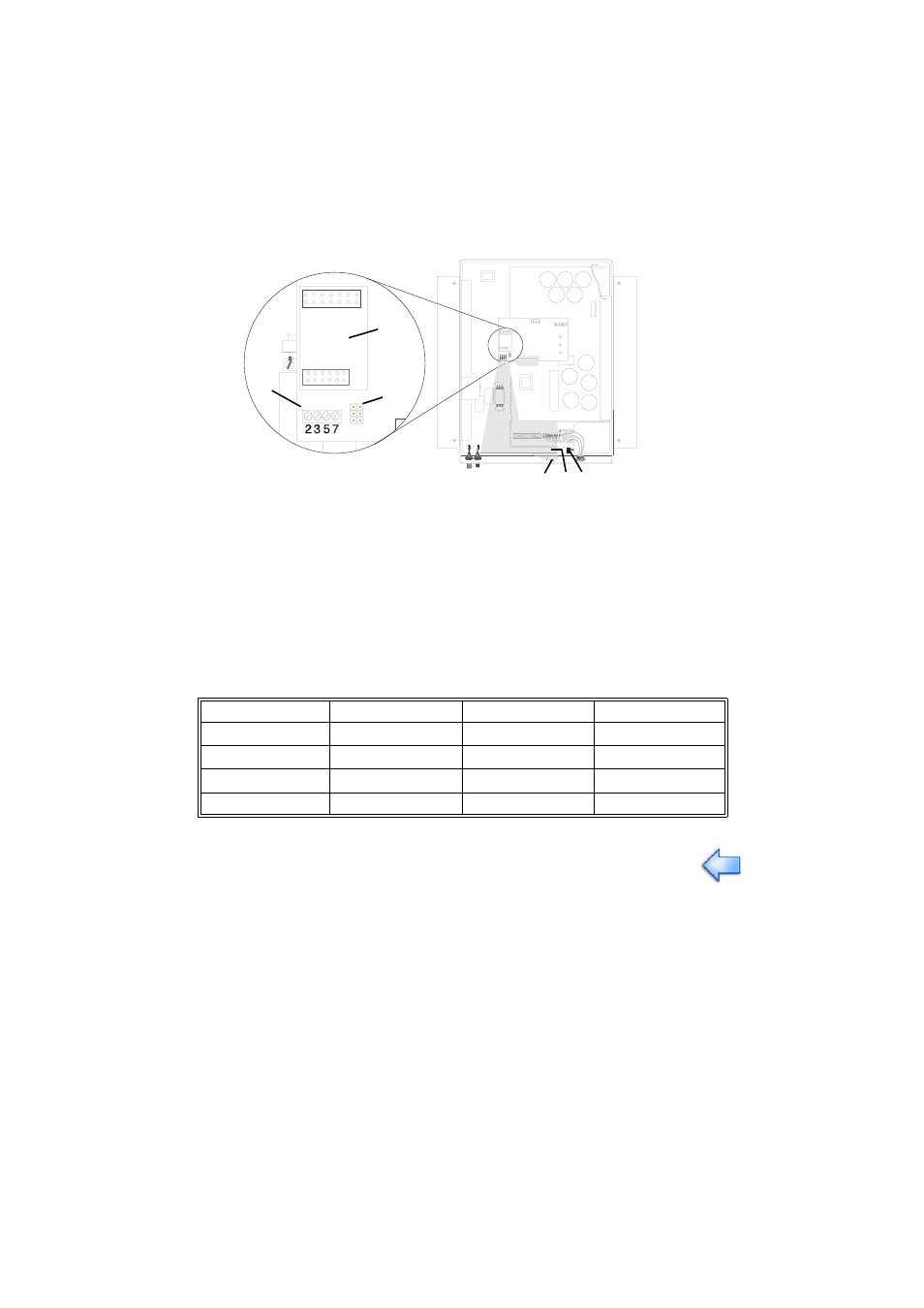

10.1.1 Jumper Funktionen
A Gehäusedurchführung im Boden des Sunny Boys
B Kabelweg (graue Fläche)
C PE-Anschluss
D Schraubklemmen zum Anschluss der Kommunikations-Verkabelung
E Jumper-Steckplatz
F Schnittstellen-Steckplatz
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminierung Vorspannung 1 Vorspannung 2
NLM - - -
Funk - - -
Eine detailierte Beschreibung der Jumper Funktionen finden Sie in der Doku-
mentation des Kommunikationsgerätes.
F
D
E
C A B
