5 Installation
5.1 Montage
Zur problemlosen Montage des Sunny Boy 3300TL
sollten Sie die mitgelieferte Wandhalterung verwen-
den. In festen Beton- oder Steinwänden und bei senk-
rechter Montage können Sie diese z. B. mit 8 mm x
50 mm-Sechskantschrauben nach DIN 571 in Edel-
stahlausführung und mit Dübeln vom Typ SX8 anbrin-
gen.
Berücksichtigen Sie bei der Auslegung der Aufhängung
in jedem Fall das Gewicht des Sunny Boy 3300TL
(28 kg).

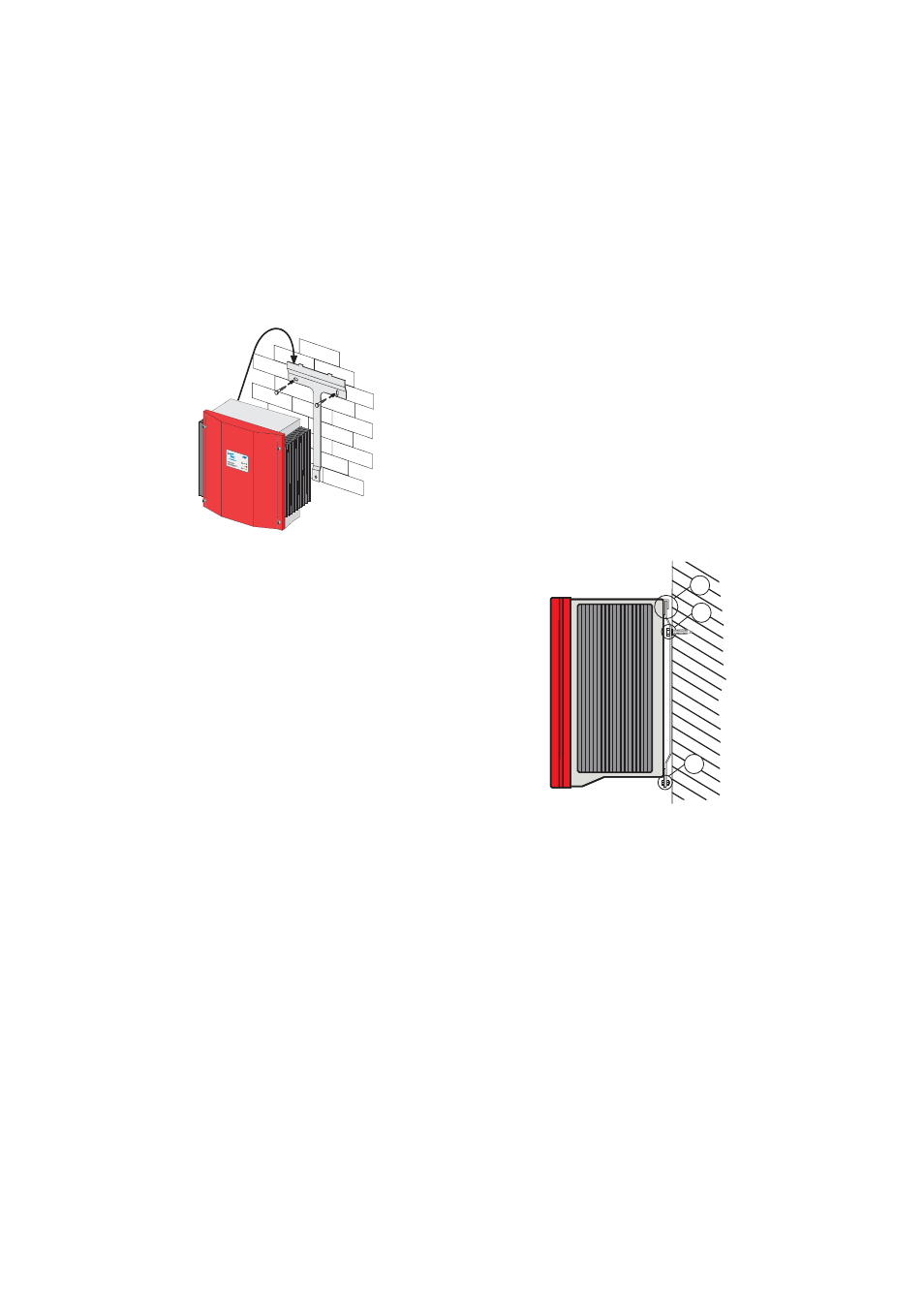

1. Montieren Sie die Wandhalterung (1). Zum Mar-
kieren der Positionen für die Bohrlöcher können
Sie die Wandhalterung auch als Bohrschablone
verwenden.
2. Hängen Sie nun den Sunny Boy 3300TL mit seinen
oberen Befestigungslaschen so in der Wandhalte-
rung ein (2), dass er sich nicht mehr seitlich ver-
schieben lässt.
3. Sichern Sie den Sunny Boy 3300TL gegen Aushe-
ben durch Anschrauben mit der mitgelieferten
M6x10-Schraube an die untere, mittlere Gewin-
debohrung (3).
4. Prüfen Sie den Sunny Boy 3300TL auf festen Sitz.
