PV-String (DC) Anschluss

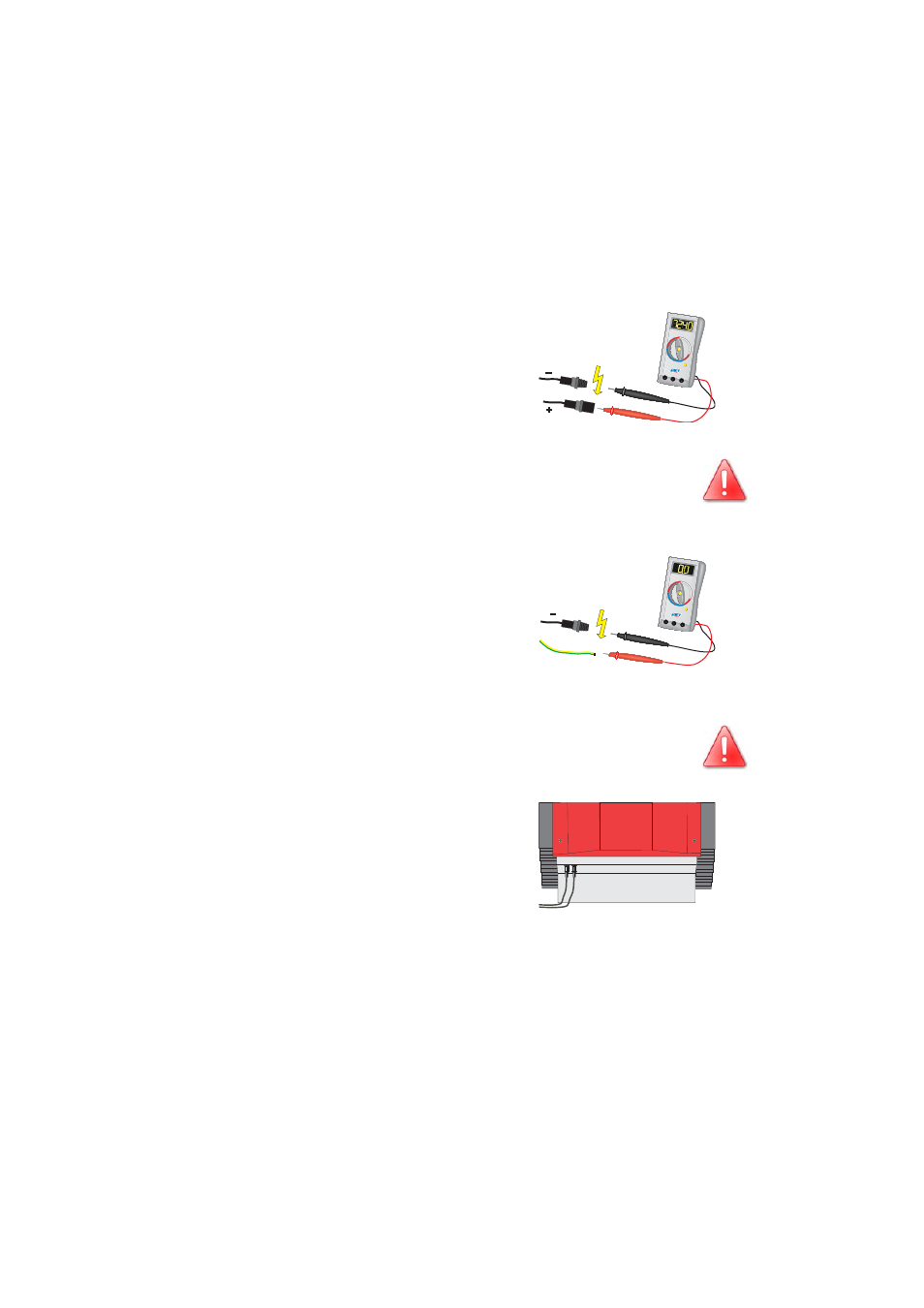

Gehen Sie bei dem Anschluss des Eingangs wie folgt vor:
1.
Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 750 V (DC), siehe auch Ka-
pitel 4.2 „Voraussetzungen PV-Generator”
(Seite 15).
Vorsicht! Hier können lebensgefährliche Spannungen anliegen!
2.
Messen Sie die Gleichspannung zwischen dem
DC-Steckverbinder des Strings und Erdpotenzi-
al.
3.
Ist die gemessene Spannung konstant und ent-
spricht ihre Summe in etwa der Leerlaufspan-
nung des Strings, so liegt ein Erdschluss in
diesem String vor, auf dessen ungefähre Lage
durch die Verhältnisse der Spannungen zuein-
ander geschlossen werden kann.
Schließen Sie den String erst dann an den Sunny Boy 3300TL an,
wenn Sie den Erdschluss im PV-Generator beseitigt haben!
4.
Schließen Sie den einwandfreien String des PV-
Generators an.
Beim Anschluss des Strings müssen
unbedingt der Pluspol und Minuspol an
den richtigen Anschluss aufgesteckt
werden.
PE
+ -
