Auslegung eines Leitungsschutzschalters
Installationsanleitung
SB3300TL-11:SD2006
Seite 37
9 Auslegung eines Leitungsschutzschalters
Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Boy 3300TL und
drei Wechselrichtern pro Phase.
Benötigte technische Angaben der verwendeten Wechselrichter
• maximaler Ausgangsstrom = 16 A
• maximal zulässige Absicherung des Wechselrichters = 25 A
Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen so-
wie weitere Randbedingungen begrenzen die maximale Absicherung der Leitung.
• Für unser Beispiel wird angenommen, dass die gewählte Leitung (4 mm²) bei der
beispielhaften Verlegung noch einen Nennstrom von 25,2 A tragen kann.
Auswahl der Leitungsschutzschalter:
• Der maximal mögliche Nennstrom der verwendeten Leitung sowie die maximal
mögliche Absicherung des Wechselrichters begrenzt nun den maximal möglichen
Nennstrom der Leitungsschutzschalter.
• In unserem Beispiel sind 25 A möglich.
Weiterhin sind aber noch die Leitungsschutzschalter auf ihre thermische Verwendbar-
keit zu prüfen.

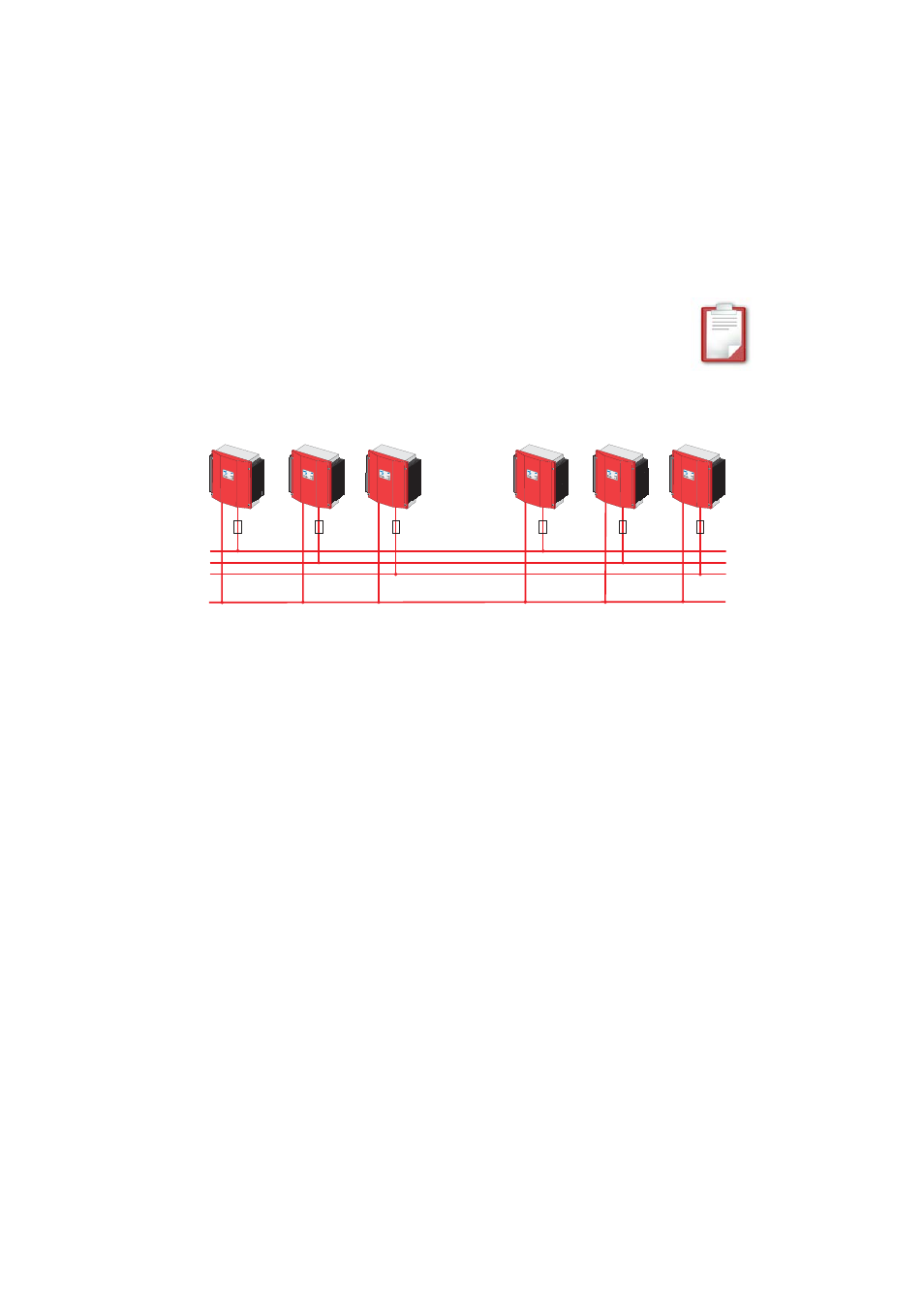

Beispiel für die thermische Auslegung eines Leitungsschutzschalters an einer
photovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb.
L1
L2
L3
N
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
...
