Austausch der Varistoren
Installationsanleitung
SB3300TL-11:SD2006
Seite 35
8.

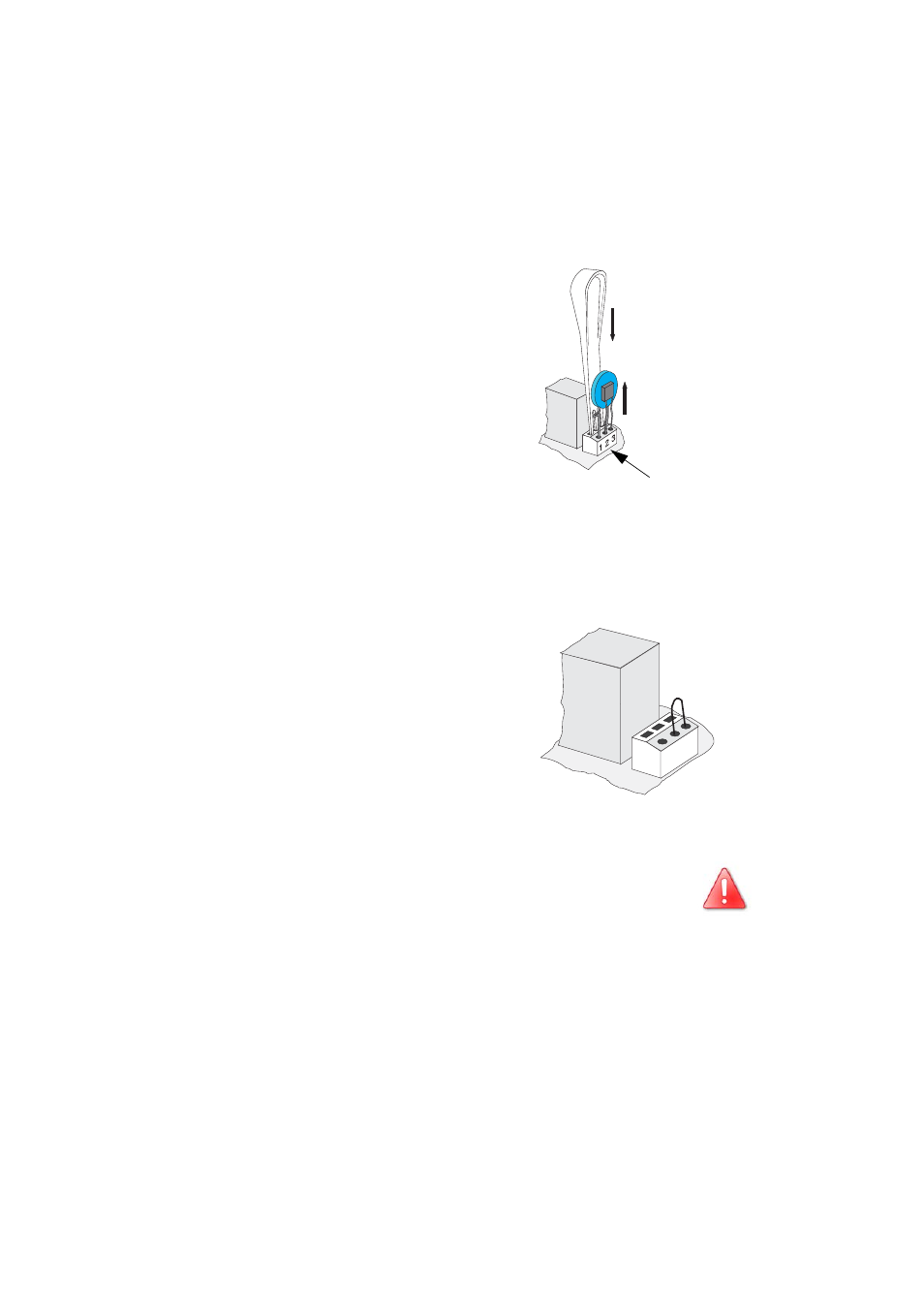

Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie
zusammen mit den Ersatz-Varistoren kein Son-
derwerkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich bitte mit SMA in
Verbindung. Die Klemmkontakte lassen sich be-
helfsmäßig jedoch auch einzeln mit einem pas-
senden Schraubendreher bedienen. Da der
Ausfall eines Varistors in der Regel auf Einflüsse
zurückzuführen ist, die alle Varistoren in ähnli-
cher Weise betreffen (Temperatur, Alter, indu-
zierte Überspannungen), wird dringend
empfohlen, nicht nur den erkennbar defekten
Varistor auszutauschen, sondern alle zwei. Die
Varistoren werden für den Einsatz im Sunny Boy
3300TL speziell gefertigt und sind nicht im Han-
del erhältlich. Sie müssen direkt von der SMA
Technologie AG bezogen werden (SMA-Bestell-
bezeichnung: „SB-TV4“).
9.
Sind vor Ort keine Ersatzvaristoren vorhanden,
so kann der Sunny Boy 3300TL übergangsweise
auch ohne diese betrieben werden. Hierzu ent-
fernen Sie die als defekt erkannten Varistoren
und bestücken die Klemmen stattdessen mit ei-
ner Drahtbrücke zwischen den Anschlüssen 2
und 3.
Übergangsweise kann ein defekter
Varistor auch durch eine Drahtbrücke
ersetzt werden.
Der so modifizierte Eingang ist nicht mehr vor Überspannungen ge-
schützt! Es ist unverzüglich für die Bestückung mit Varistoren zu
sorgen. Bei Anlagen mit einem hohen Risiko von Überspannungen
sollte der Sunny Boy 3300TL nicht ohne Varistoren betrieben wer-
den!
10. Befestigen Sie die PE-Verbindung wieder am Deckel und verschließen Sie den
Sunny Boy 3300TL.
Das Einführen des
Betätigungswerk-
zeuges löst die
Klemme
Varistor
entnehmen
Der Pol mit der
kleinen Schlaufe
(Sicke) muss
beim Wieder-
einbau in
Klemme 1
montiert werden.
1 2 3
