Montage SMA Solar Technology AG
12 SB3300TLHC-IDE094121 Installationsanleitung
4.2 Sunny Boy montieren
Zur problemlosen Montage des Sunny Boy sollten Sie die
mitgelieferte Wandhalterung verwenden. In festen Beton-
oder Steinwänden und bei senkrechter Montage können
Sie diese z. B. mit 8 mm x 50 mm-Sechskantschrauben
nach DIN 571 in Edelstahlausführung und mit Dübeln
vom Typ SX10 anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhängung
in jedem Fall das Gewicht des Sunny Boy (28 kg).

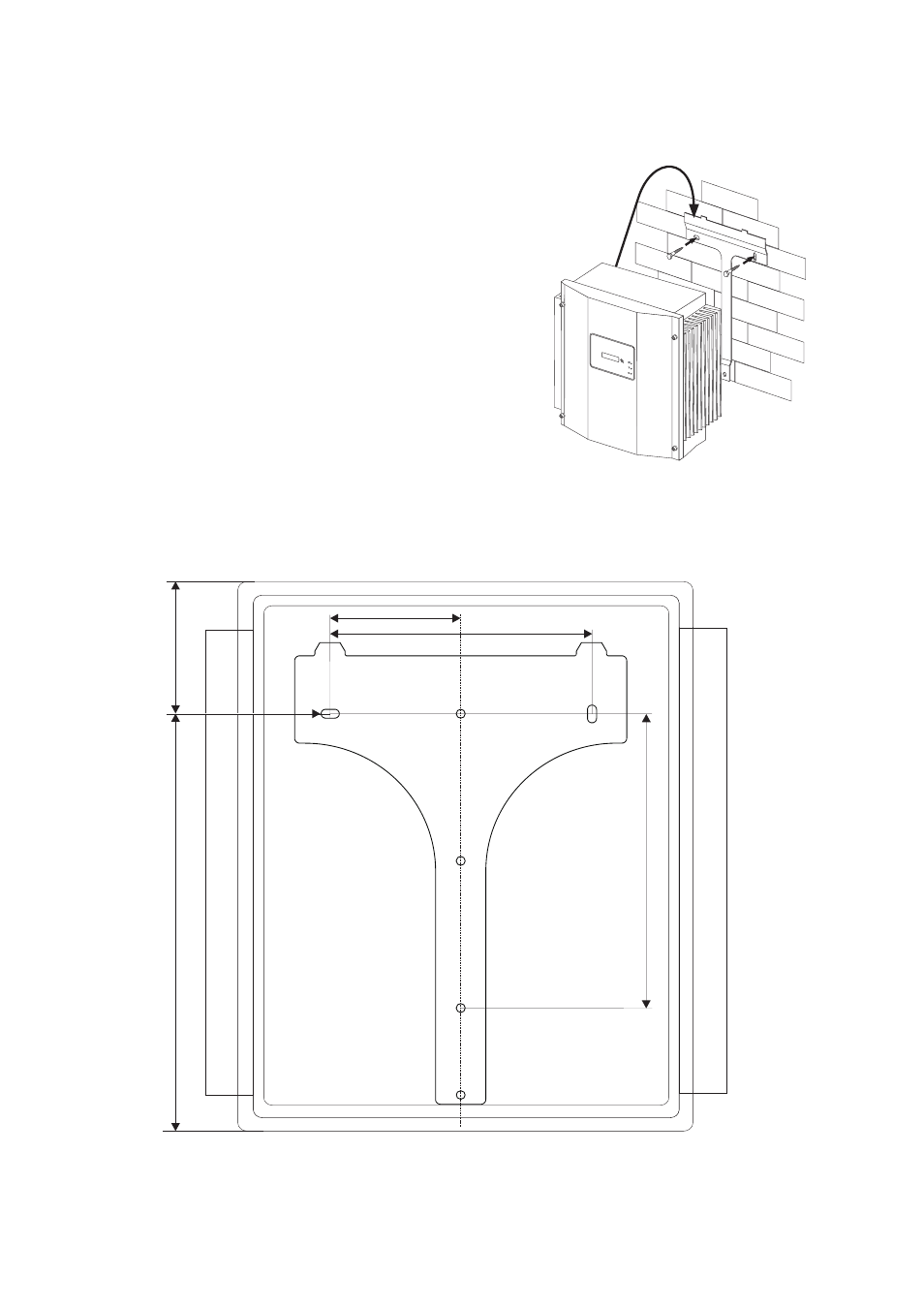

Wollen Sie die mitgelieferte Wandhalterung nicht als Schablone verwenden, beachten Sie die Maße
in der unten abgebildeten Zeichnung. Die Montage des Wechselrichters mit Hilfe der Wandhalterung
wird auf der folgenden Seite beschrieben.
300 mm
260 mm
130 mm
105 mm
95 mm
395 mm
