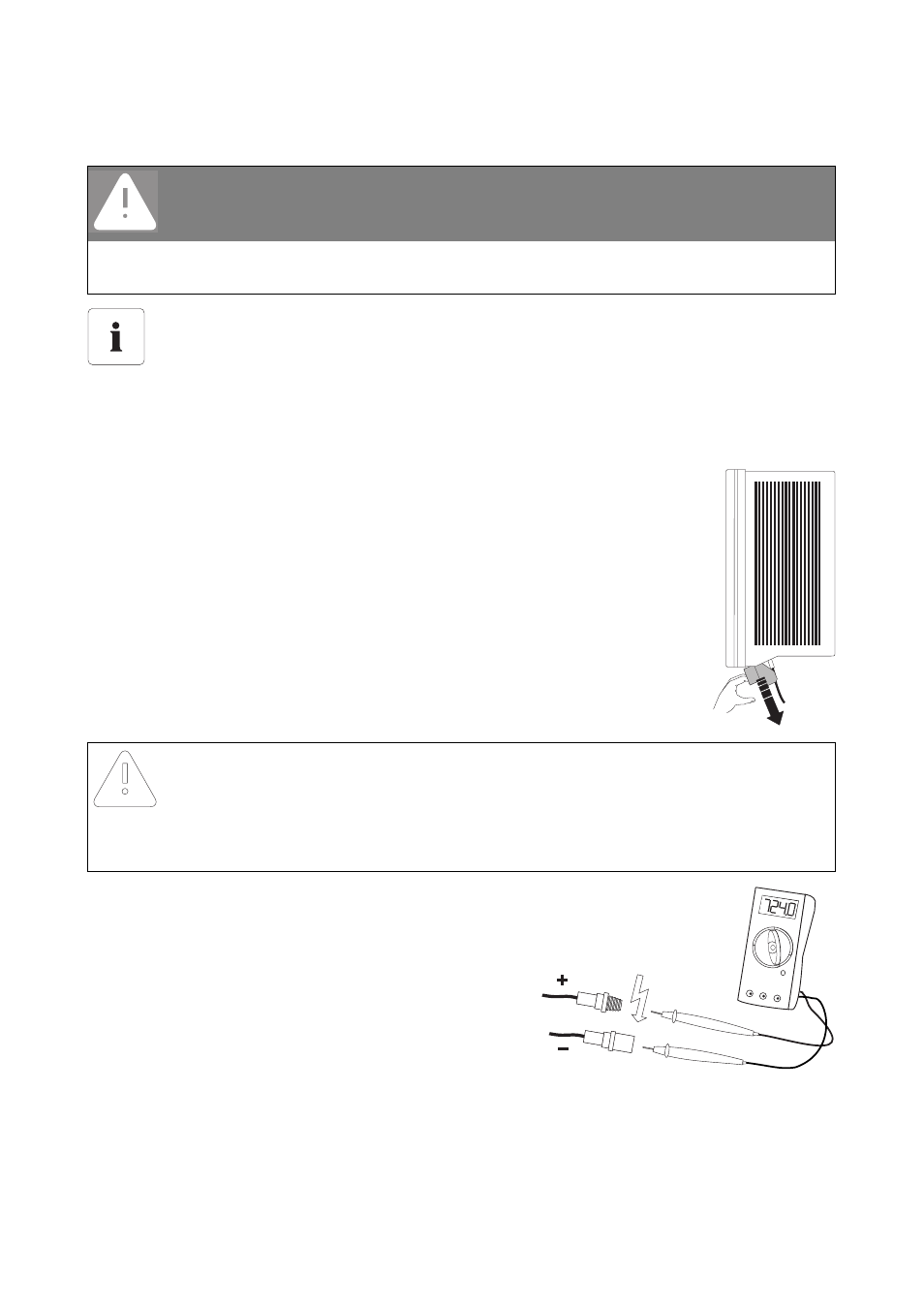

Elektrischer Anschluss SMA Solar Technology AG
20 SB3300TLHC-IDE094121 Installationsanleitung
5.3.1 PV-String (DC) Anschluss
Vorgehensweise für den DC-Anschluss
1. Ziehen Sie den Electronic Solar Switch an der
Unterseite des Sunny Boy ab.
2. Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 750 V (DC), siehe auch
Kapitel 5.1 „Übersicht Anschlussbereich“
(Seite 14)).
GEFAHR!
Lebensgefahr durch hohe Spannungen am Sunny Boy!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter
ausgeschaltet ist.
Verwendung von Adaptersteckern
Adapterstecker (Y-Stecker) dürfen nicht in unmittelbarer Umgebung des Sunny Boy sichtbar
oder frei zugänglich sein, damit der DC-Stromkreis nicht darüber unterbrochen wird.
• Stromfluss immer zuerst über den Electronic Solar Switch unterbrechen.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 800 V
einsetzen.
