5.1.2 Ansicht von innen

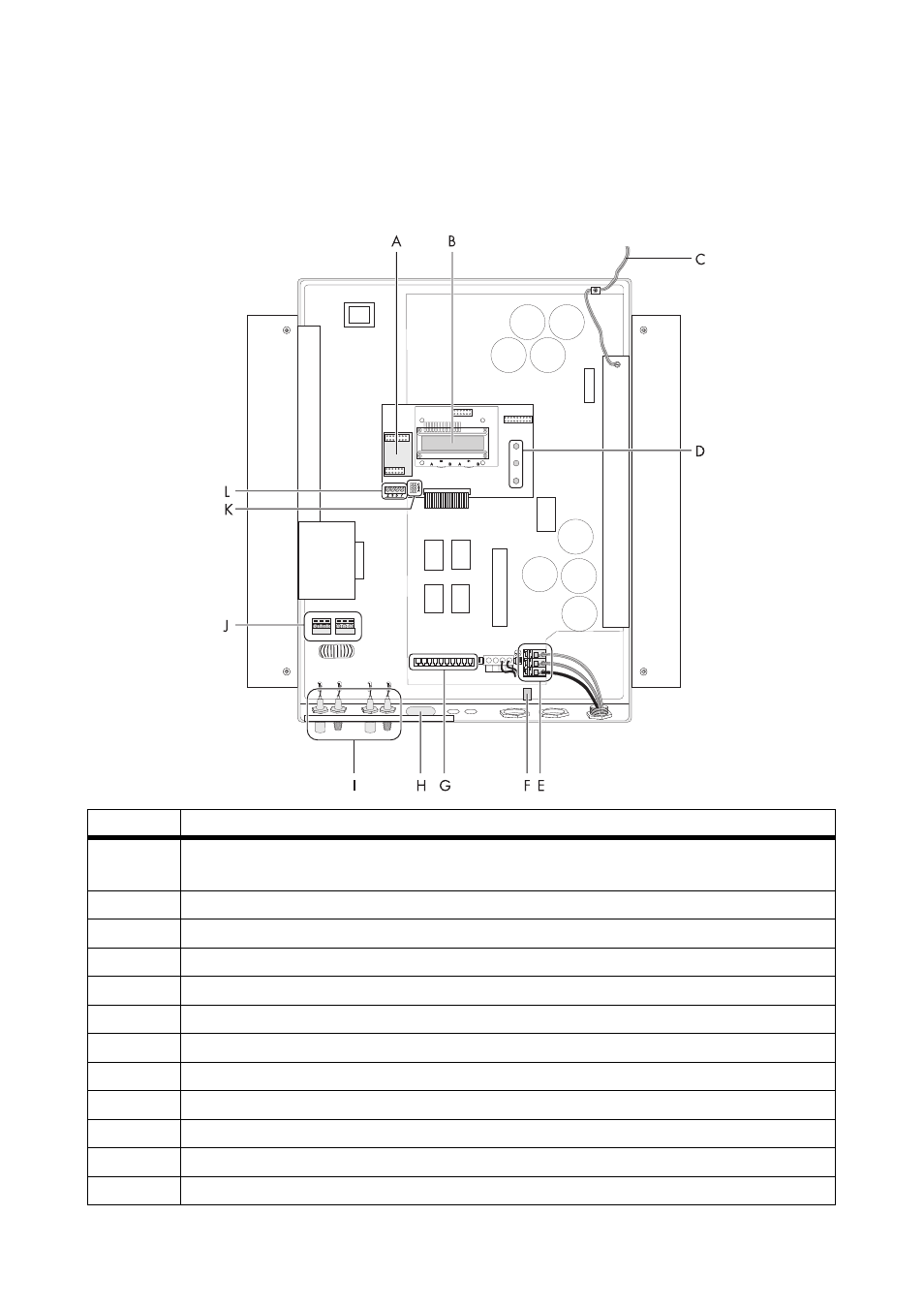

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbereiche des
geöffneten Sunny Boy schematisch dargestellt:

Objekt

Beschreibung

A

Steckplatz für Kommunikation (RS485, Funk), Kapitel 5.5 „Die
Kommunikationsschnittstelle“ (Seite 23)

B

Sunny Display

C

PE-Anschlusskabel für Deckel

D

LEDs zur Betriebszustandsanzeige

E

Anschlussklemmen (AC), Kapitel 5.2.1 „Anschluss des AC-Ausgangs“ (Seite 18)

F

Flachstecker für die Erdung des Kabelschirms bei RS485 Kommunikation

G

Steckplatz für das PLC Leistungsteil (notwendig für Netzleitungskommunikation)

H

Buchse für den Electronic Solar Switch (ESS)

I

PV-Eingangsstecker (DC), Kapitel 5.3.1 „PV-String (DC) Anschluss“ (Seite 20)

J

Varistoren, Kapitel 9.1 „Rote LED leuchtet dauerhaft“ (Seite 32)

K

Jumpersteckplatz für die Kommunikation

L

Kommunikationsanschluss
