Sunny Boy öffnen und schließen SMA Solar Technology AG
30 SB3300TLHC-IDE094121 Installationsanleitung

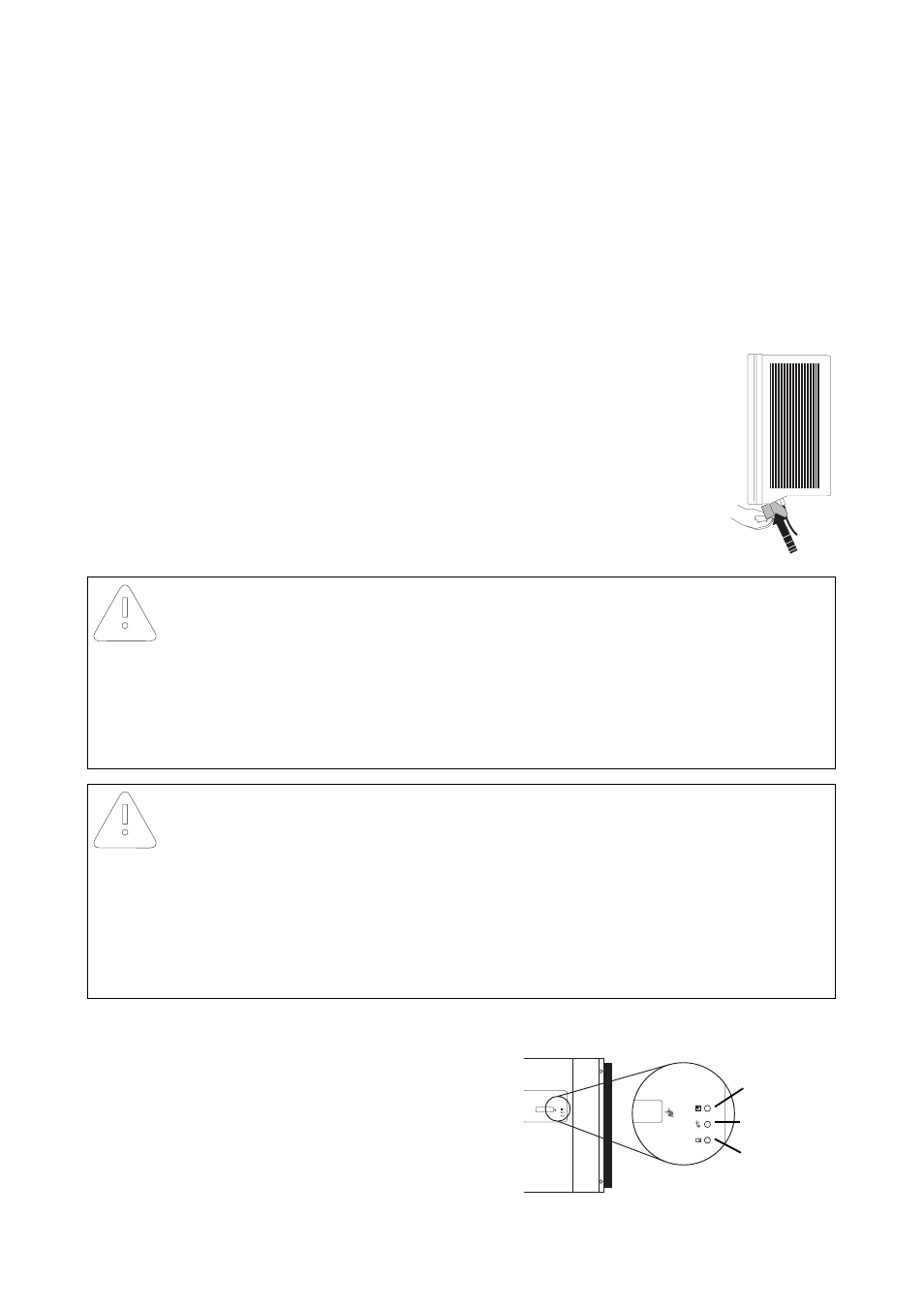

7.2 Sunny Boy schließen
1. Stellen Sie die Schutzleiter (PE)-Verbindung zum Gehäusedeckel her.
2. Befestigen Sie den Gehäusedeckel des Sunny Boy durch gleichmäßiges Festziehen der 4
Befestigungsschrauben.
Die Schrauben müssen mit einem Drehmoment von ca. 4 Nm angezogen werden, um die
Dichtigkeit des Gehäuses sicherzustellen.
3. Schließen Sie den PV-Generator an. Achten Sie dabei auf die richtige Zuordnung zu den
Strings.
4. Prüfen Sie den Electronic Solar Switch auf
Abnutzung, wie in Kapitel 8.2 „Electronic Solar
Switch auf Abnutzung prüfen“ (Seite 31)
beschrieben.
5. Stecken Sie den Electronic Solar Switch wieder in
die Buchse an der Unterseite des Sunny Boy.
6. Schalten Sie den Leitungsschutzschalter ein.
7. Überprüfen Sie, ob die LED-Anzeige des Sunny Boy
einen ordnungsgemäßen Betrieb signalisiert.
ACHTUNG!
Beschädigung des Electronic Solar Switch durch Manipulation des
Steckereinsatzes im Griff!
Der Steckereinsatz innerhalb des Griffs muss beweglich bleiben, um einen einwandfreien
Kontakt zu gewährleisten. Durch das Festziehen der Schraube erlischt der
Garantieanspruch und es besteht Brandgefahr.
• Schraube des Steckereinsatzes im Griff des Electronic Solar Switch nicht festziehen.
ACHTUNG!
Beschädigung des Electronic Solar Switch durch fehlerhaftes Aufstecken!
Der Electronic Solar Switch kann durch hohe Spannungen beschädigt werden, wenn er
nicht richtig aufsteckt.
• Griff fest auf die Buchse des Electronic Solar Switch aufstecken, bis er hörbar
einrastet.
• Festen Sitz des Griffs prüfen.
Betrieb (grün)
Erdschlus (rot)
Störung (gelb)
