SMA Solar Technology AG Fehlersuche
Installationsanleitung SB3300TLHC-IDE094121 33
3. Punkt 2 für jeden String wiederholen.
4. Die unten abgebildete Tabelle zeigt die verschiedenen Ergebnisse und entsprechenden
Maßnahmen.
9.1.2 Funktion der Varistoren prüfen
Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte
Beanspruchung durch Überspannungen eingeschränkt ist. Daher ist es möglich, dass einer der
thermisch überwachten Varistoren seine Schutzfunktion verloren hat und demzufolge die rote LED
dauerhaft leuchtet.
Sie können die Funktion der Varistoren folgendermaßen prüfen:
1. Öffnen Sie den Sunny Boy, wie in Kapitel 7.1 „Sunny Boy öffnen“ (Seite 29) beschrieben.
Ergebnis Maßnahme
Sie haben einen Erdschluss festgestellt. • Der Installateur des PV-Generators muss den
Erdschluss im betreffenden String beseitigen,
bevor Sie den String wieder an den Sunny Boy
anschließen dürfen.
• Fehlerhaften String nicht wieder anschließen.
• Sunny Boy schließen und in Betrieb nehmen, wie
in Kapitel 7.2 „Sunny Boy schließen“ (Seite 30)
beschrieben.
Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Varistoren prüfen, wie in Kapitel 9.1.2 „Funktion
der Varistoren prüfen“ (Seite 33) beschrieben.

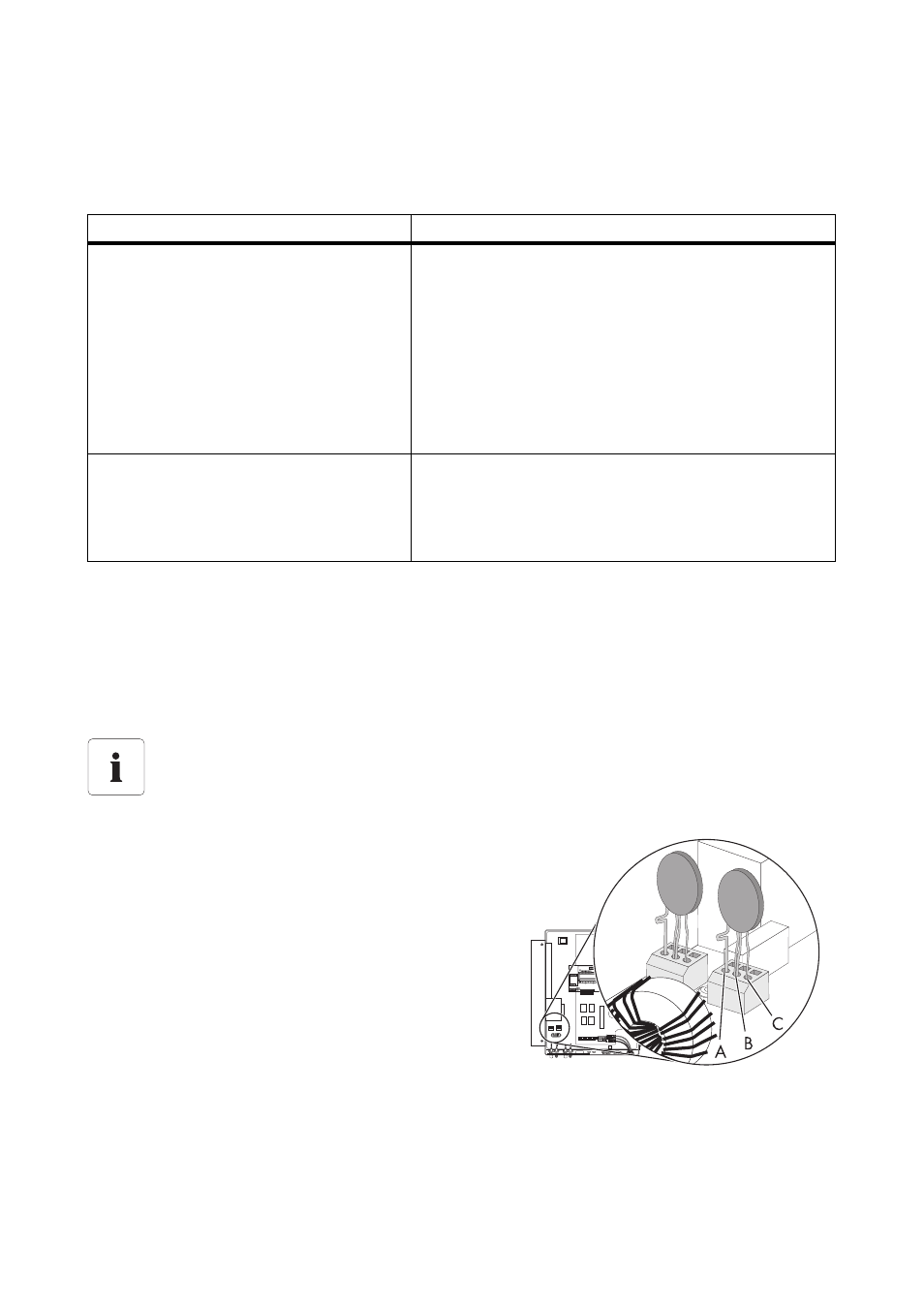

Position der Varistoren
Die Position der Varistoren lässt sich anhand der unten dargestellten Grafik ermitteln.
Beachten Sie folgende Zuordnung der Klemmen:
• Klemme A: äußere Klemme
(Varistoranschluss mit Sicke)
• Klemme B: mittlere Klemme
• Klemme C: äußere Klemme
(Varistoranschluss ohne Sicke)
