SMA Solar Technology AG

Montage

Installationsanleitung

SB3300TLHC-IDE094121

13

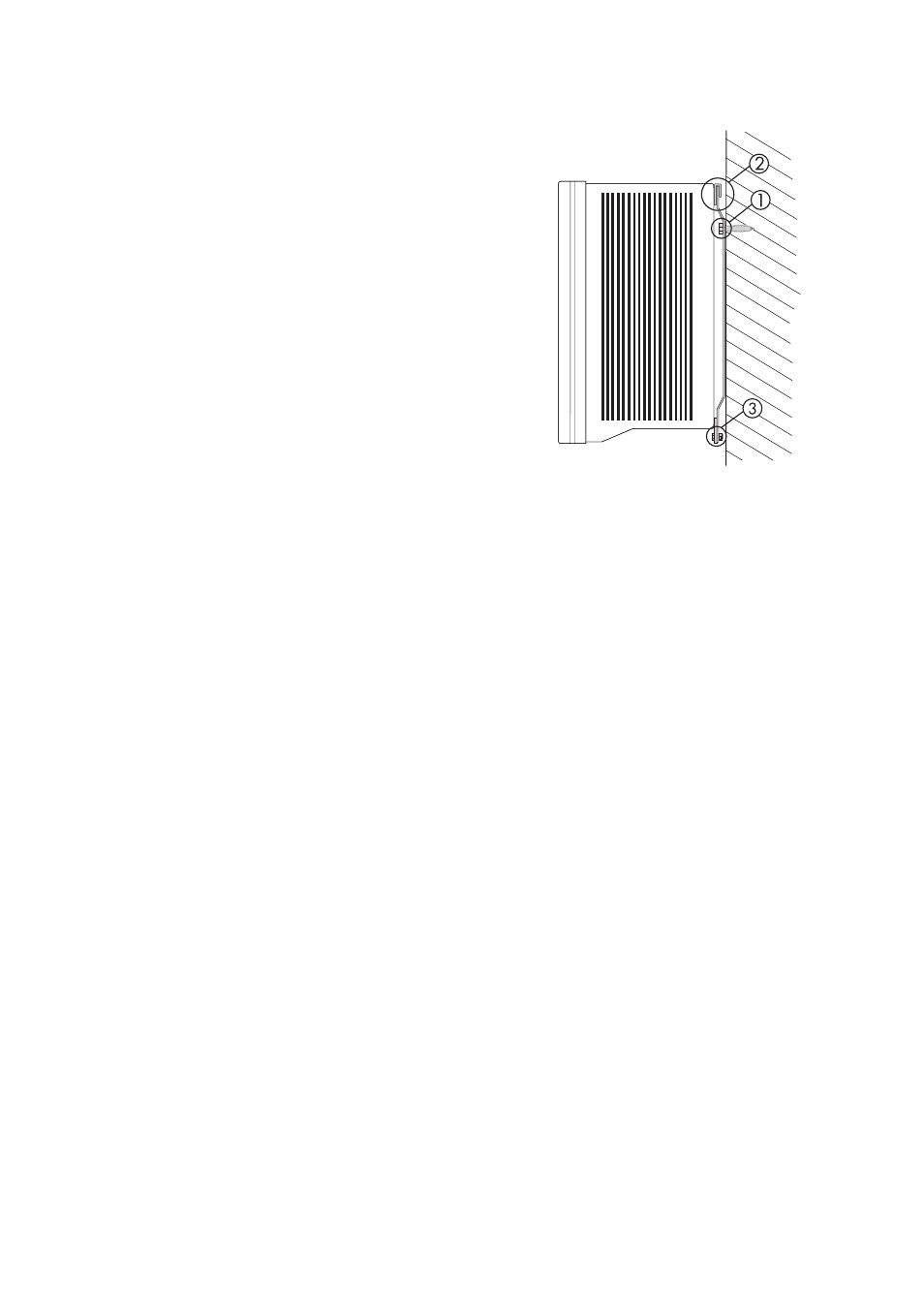

1. Montieren Sie die Wandhalterung (1). Zum

Markieren der Positionen für die Bohrlöcher können
Sie die Wandhalterung auch als Bohrschablone
verwenden.

2. Hängen Sie nun den Sunny Boy mit seinen oberen

Befestigungslaschen so in die Wandhalterung ein
(2), dass er sich nicht mehr seitlich verschieben
lässt.

3. Sichern Sie den Sunny Boy gegen Ausheben durch

Anschrauben der mitgelieferten M6x10-Schraube
an der unteren mittleren Gewindebohrung (3).

4. Prüfen Sie den Sunny Boy auf festen Sitz.
