Elektrischer Anschluss SMA Solar Technology AG
18 SB3300TLHC-IDE094121 Installationsanleitung
5.2.1 Anschluss des AC-Ausgangs
Gehen Sie bei dem Anschluss der AC-Leitung wie folgt vor:
1. Überprüfen Sie die Netzspannung. Im Gültigkeitsbereich der DIN VDE 0126-1-1 kann der
Sunny Boy nur eingeschränkt arbeiten, wenn die Netzspannung dauerhaft höher als 253 V ist.
Hier muss der lokale Netzbetreiber für Abhilfe sorgen. Kurzzeitig kann der Wechselrichter bei
einer Ausgangsspannung von 260 V in das Netz einspeisen, der 10-Minuten-Mittelwert darf
jedoch 253 V nicht überschreiten.

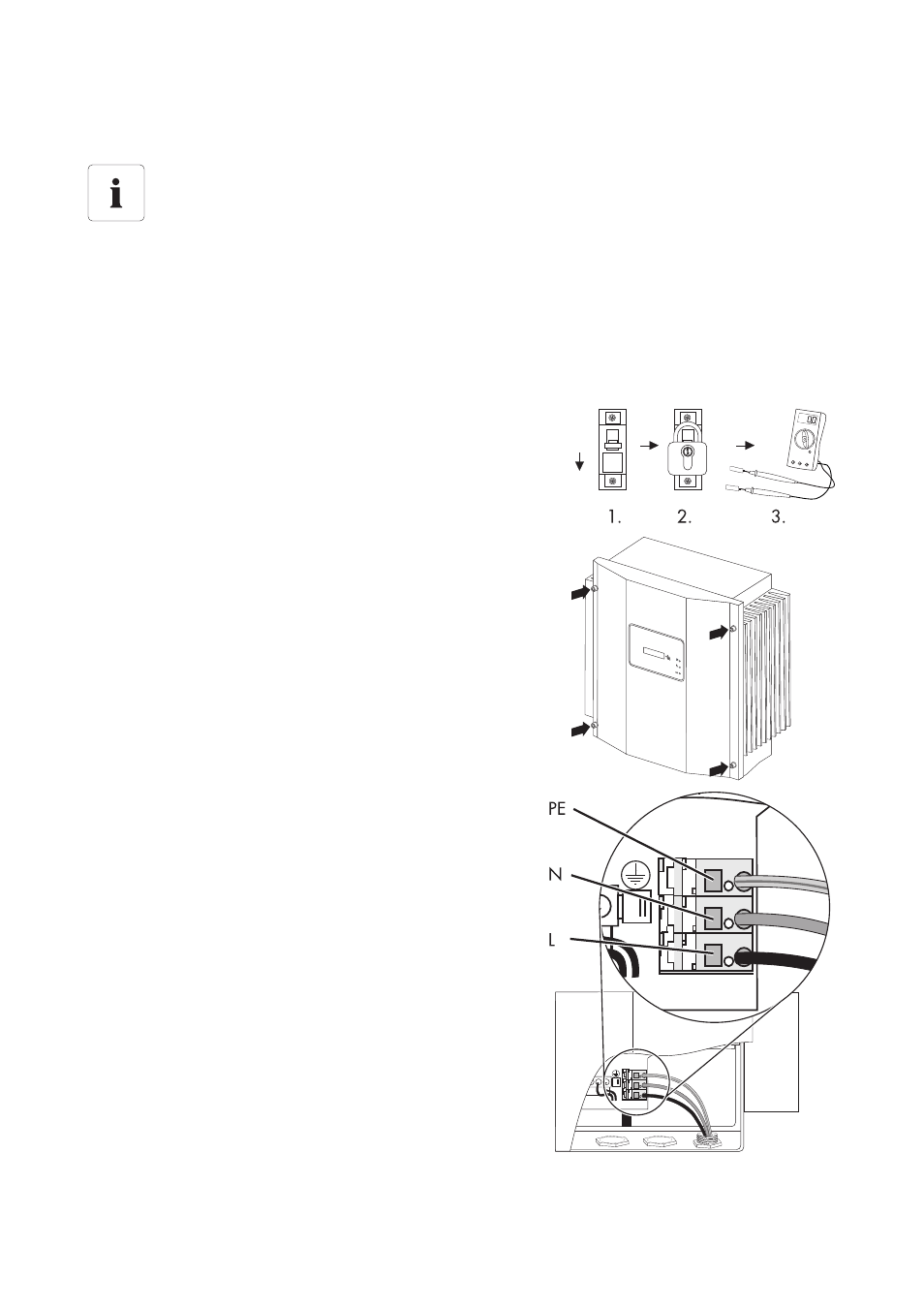

2. Schalten Sie den Netzanschluss frei
(Leitungsschutzschalter ausschalten), sichern Sie
ihn gegen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
3. Lösen Sie die Gehäusedeckelverschraubung des
Sunny Boy und nehmen Sie den Deckel vorsichtig
ab. Ziehen Sie danach die Schutzleiter (PE)-
Verbindung vom Gehäusedeckel ab.
4. Nehmen Sie den Anschluss des Netzkabels vor,
wie rechts abgebildet. Verwenden Sie dazu die
mitgelieferte Kabeldurchführung.
„L“ und „N“ dürfen nicht vertauscht werden.
5. Befestigen Sie den Schutzleiter (PE) der Netzleitung
an der oberen Klemme mit dem Erdungszeichen.
6. Befestigen Sie den Schutzleiter (PE) des
Gehäusedeckels wieder mit diesem.
7. Bringen Sie den Gehäusedeckel des Sunny Boy an
und ziehen Sie die vier Befestigungsschrauben
gleichmäßig fest.
Anschlussbedingungen des Netzbetreibers
Beachten Sie in jedem Fall die Anschlussbedingungen Ihres Netzbetreibers!
Aus!
