Fehlersuche SMA Solar Technology AG
32 SB3300TLHC-IDE094121 Installationsanleitung
9 Fehlersuche
Der Sunny Boy ist ein technisch hochkomplexes Gerät. Die Möglichkeiten, Fehler vor Ort beseitigen
zu können, beschränken sich daher auf wenige Punkte. Versuchen Sie nicht, andere Reparaturen als
hier beschrieben vorzunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice und den
Reparaturdienst von SMA Solar Technology.
9.1 Rote LED leuchtet dauerhaft
Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, dann liegt entweder ein
Erdschluss im PV-Generator vor oder mindestens einer der Varistoren für den Überspannungsschutz
ist defekt.
9.1.1 PV-Generator auf Erdschluss prüfen
1. Trennen Sie den Sunny Boy AC- und DC-seitig, wie in Kapitel 7.1 „Sunny Boy öffnen“ (Seite 29)
beschrieben.
2. Messen Sie die Spannungen zwischen Plus- und Minuspol eines Strings gegen Erdpotenzial.
Wenn eine Spannung messbar ist, liegt ein Erdschluss im betreffenden String vor.
Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Plus gegen Erdpotenzial und Minus gegen Erdpotenzial ermittelt werden.

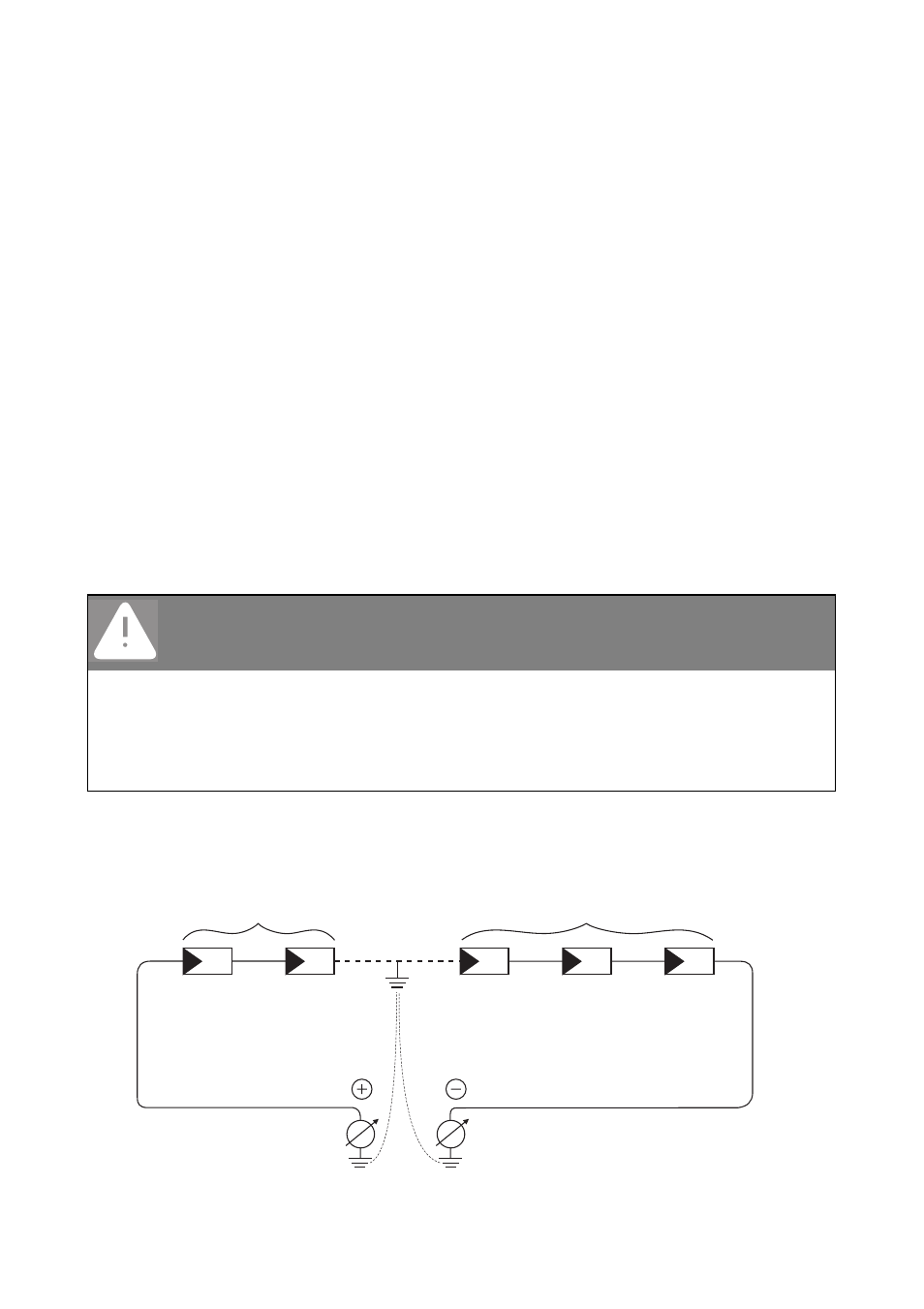

Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten Modul.
GEFAHR!
Lebensgefahr durch Stromschlag!
Bei einem Erdschluss kann der PV-Generator unter hohen Spannungen stehen.
• Gestell des PV-Generators nicht anfassen.
• Warten bis keine Spannung mehr messbar ist.
• Keine Strings mit Erdschluss an den Sunny Boy anschließen.
20 V 20 V 20 V 20 V 20 V
V = 40 V
1
V = 60 V
2
