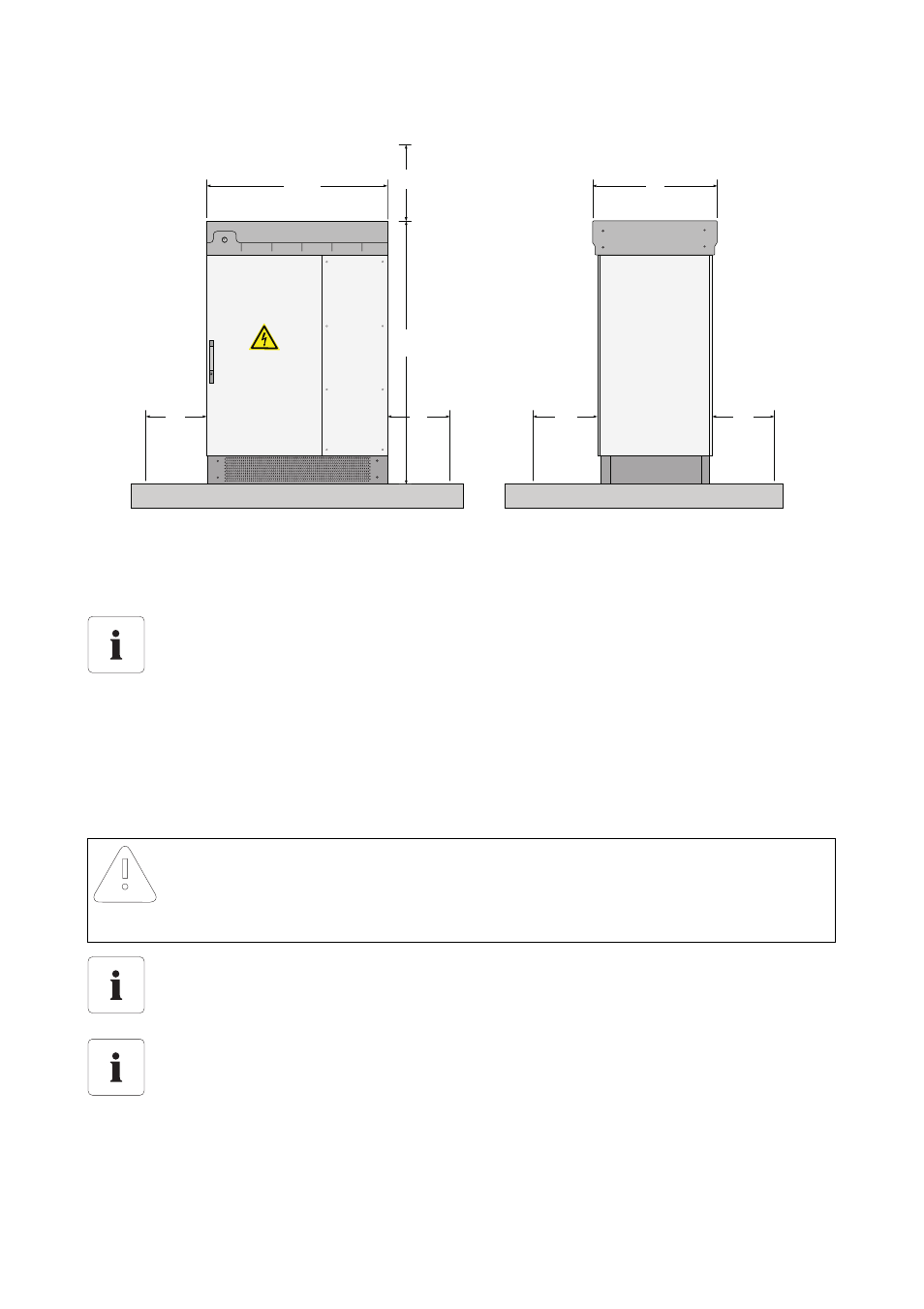

Abbildung 5.2: Aufstellung SC100 Outdoor mit Betonfundamentplatte
Der Wechselrichterschrank darf nicht mit Gefälle aufgestellt werden. Vorhandene Unebenheiten oder
Absenkungen im Untergrund müssen ausgeglichen werden.
Bei der Ausführung des Untergrundes ist zu beachten, dass für den späteren elektrischen Anschluss
die Kabelzuführungen von unten in den Wechselrichter erfolgen. D.h. das entsprechende Leerrohre
bzw. Kabelführungen vorzusehen sind.
Die Ausführung und der statische Nachweis der Fundamentplatte sind bauseitig zu
erbringen.
ACHTUNG!
Die Kabeleinführung erfolgt von unten in den Wechselrichter.
In Abbildung 5.3 ist die Kabelzufuhr durch die abnehmbaren Bodenbleche im Sunny
Central dargestellt.
Die Zuleitungen der Steuerspannung und der Kommunikation müssen getrennt verlegt
werden.
Sunny Central 100
D G
C
F
A 1
H
B
E
Betonfundamentplatte Betonfundamentplatte
