Elektrischer Anschluss SMA Solar Technology AG
32 SC-100-IDE093231 Installationsanleitung
7.1.3 Handhabungshinweise Anschlussklemmen

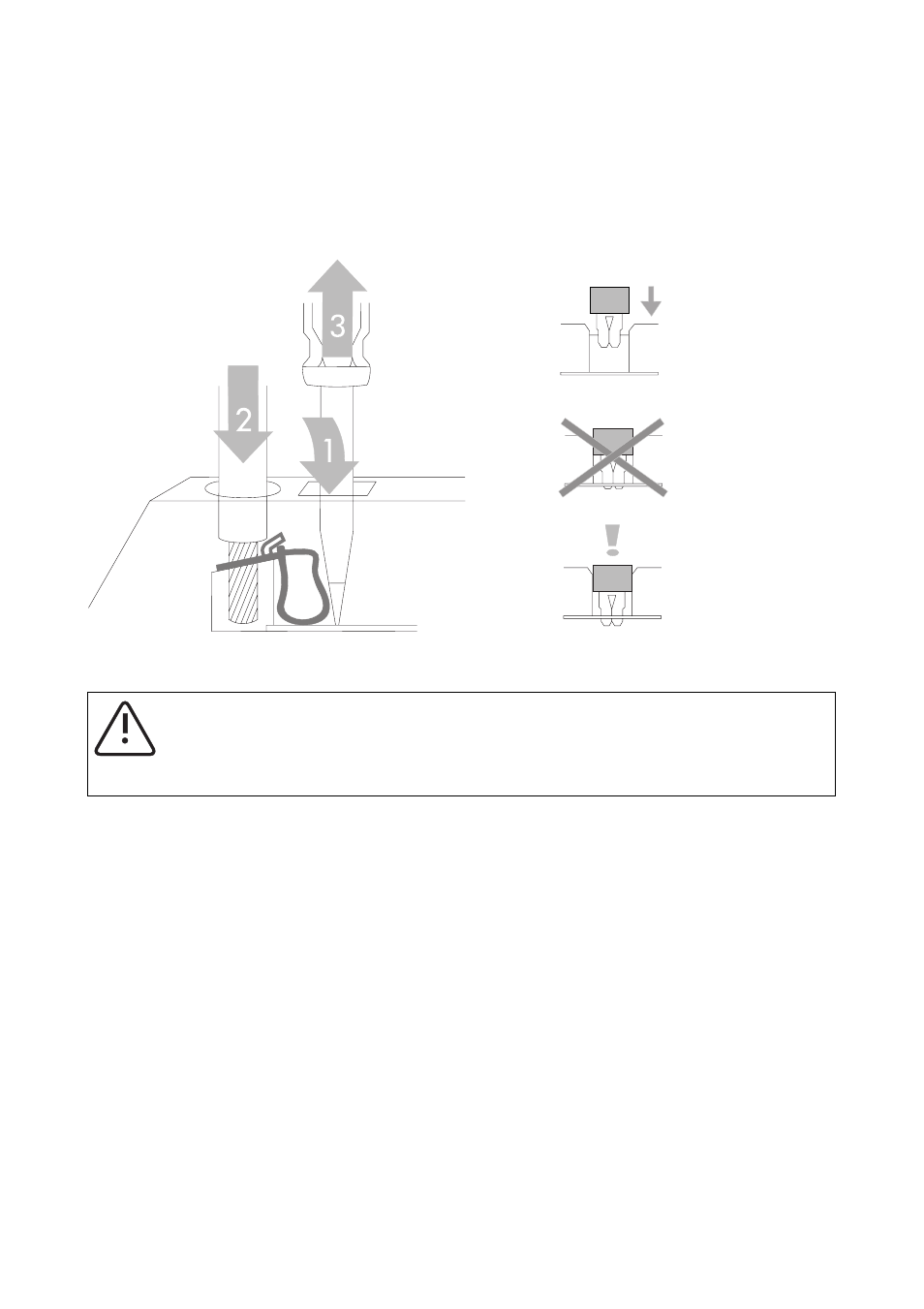

In der folgenden Grafik ist die Handhabung der Klemmen zum Anschluss der externen Leitungen an
die Anschlussklemmleiste Steuerung dargestellt. Die Anschlussklemmen sind als wartungsfreie
Federklemmen ausgeführt, die mit einem entsprechenden Schraubendreher betätigt werden können.
Abbildung 7.4: Handhabung Anschlussklemmen (Quelle: Wago)
7.1.4 Leistungsanschlüsse PV-Generator (DC-Anschluss)
Im linken unteren Bereich der Seitenwand des Wechselrichters befindet sich eine Sammelschiene, die
den Anschluss von Stringverteilerkästen ermöglichen. Für den Anschluss der DC-Leitungen an die
Sicherungseingänge des Wechselrichters, sind Leitungen mit einer Spannungsfestigkeit von min.
900 V zu verwenden. Bei Wechselrichtern, die mit einem optionalen EVR ausgerstattet sind muss die
Spannungsfestigkeit min. 1000V betragen. Der SC100 verfügt über 3 DC-Eingänge (siehe
Datenblatt Anlage B).
Die Leitungseinführung erfolgt durch den Sockel und den Boden des Schaltschrankes. Dazu werden
die Bodenbleche im vorderen Bereich des Schrankes geöffnet und die Kabel ins Schaltschrankinnere
gezogen. Zur Zugentlastung der Kabel müssen in die herausnehmbaren Bodenbleche die passenden
Kabelverschraubungen installiert werden. Hierfür wird ein Sortiment verschiedener
Verschraubungsgrößen mitgeliefert.
WARNUNG!
Der Anschluss darf nur im Spannungsfreien Zustand erfolgen!
