Elektrischer Anschluss
SMA Solar Technology AG
40
SC-100-IDE093231
Installationsanleitung

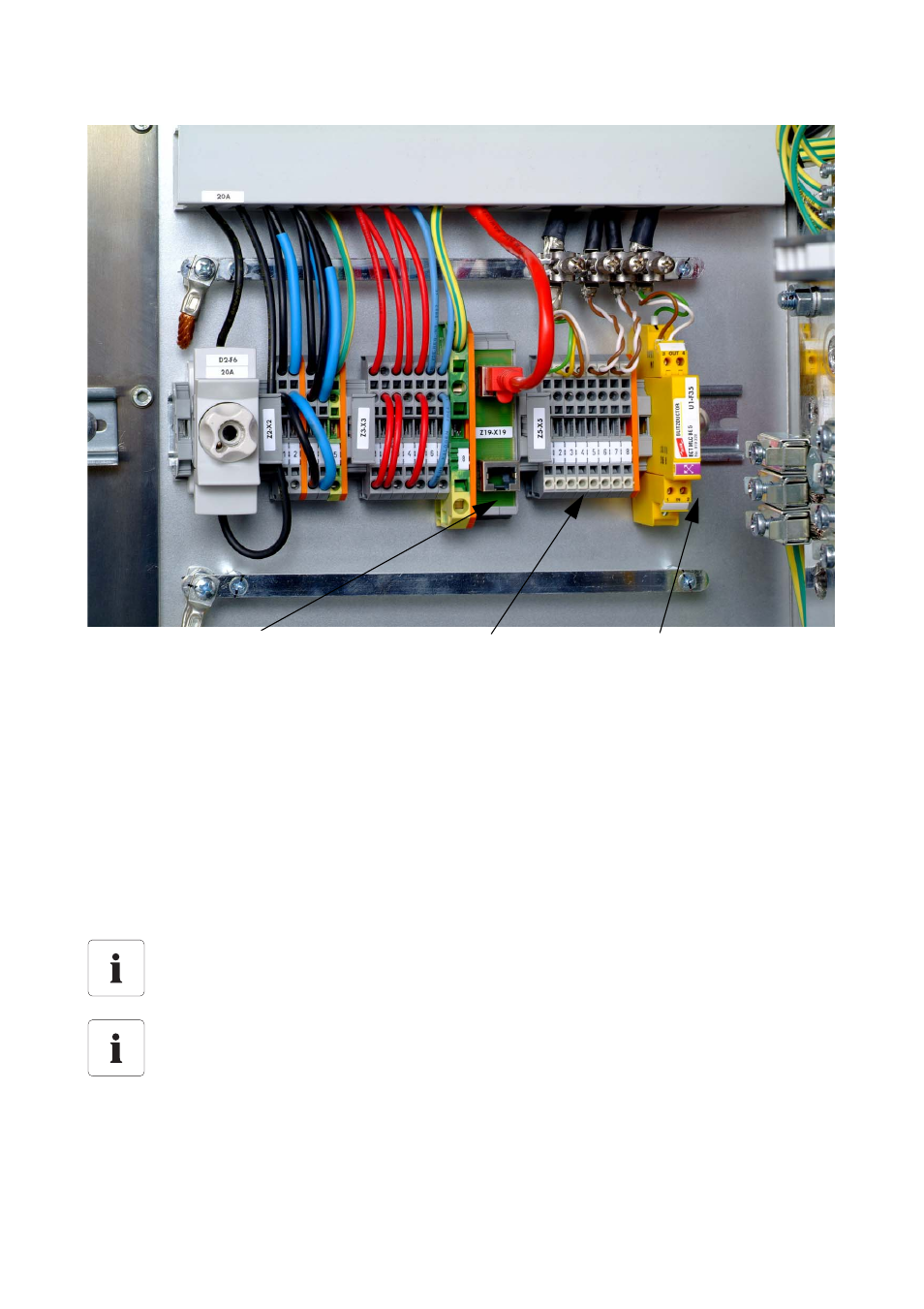

Abbildung 7.11: Überspannungsableiter zum Schutz für serielle Schnittstellen
Die in Abbildung 7.11 dargestellten Blitz und Überspannungsableiter schützen die RS485
Schnittstelle für den Kommunikationsanschluss der Sunny String Monitore, für den analogen Eingang
des externen Temperatursensors sowie für die beiden weiteren analogen Signaleingänge besteht
standardmäßig kein Blitz und Überspannungsschutz. Dieser kann optional ausgeführt werden.
Vor Isolationsmessungen müssen die Überspannungsableiter entfernt oder abgeklemmt
werden bzw. vorhandene Vorsicherungen entfernt werden!
Für die Nutzung des externen Temperatursensors sowie der beiden freien analogen
Eingänge empfehlen wir einen Blitz- und Überspannungsschutz. Dieser kann optional
bestellt werden.
Überspannungsableiter für
Anschluss des RS485 Bus der
Stringstromüberwachung
Anschluss NET
Sensoreneingänge, optional mit
Überspannungsableiter zu
bestücken
