6 Wechselrichtermontage am Aufstellort
6.1 Befestigung am Untergrund
Entfernen der Transportsicherungen
Der Wechselrichter ist am Untergrund bzw. an der Fundamentplatte zu befestigen. Hierfür sind vor
der Aufstellung entsprechende Befestigungspunkte (Dübel, Gewindestangen) vorzusehen. Die
Montage erfolgt durch eine Befestigungsvorrichtung im Sockelbereich. Die entsprechende Abbildung
ist in Anlage D enthalten.
Nach der Befestigung am Untergrund lösen Sie die Transportsicherung des Transformators. Diese
besteht aus einem Eisenwinkel, der an der Schaltschrankseite befestigt ist.

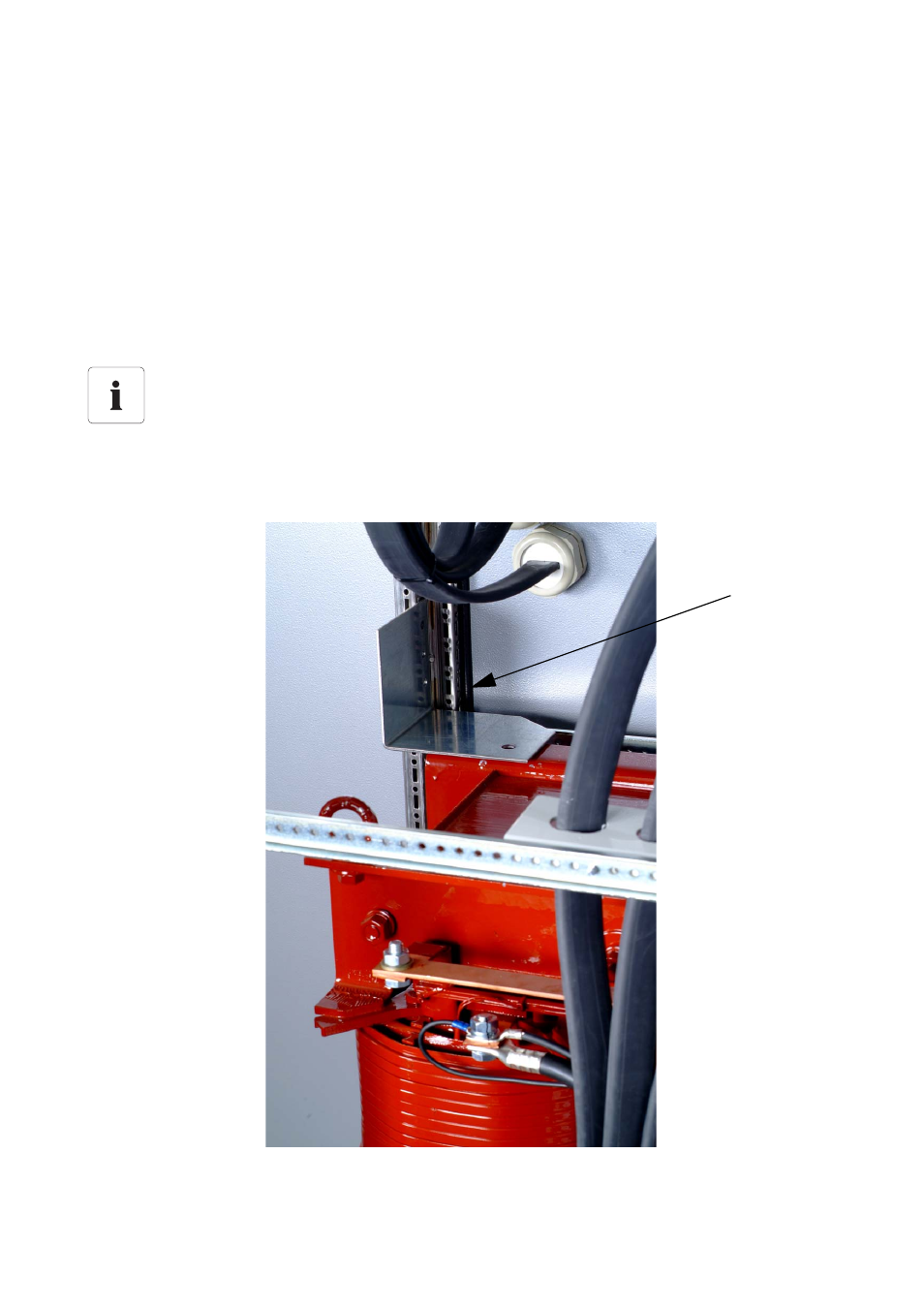

Abbildung 6.1: Ansicht Transportsicherung Transformator bei demontierter Seitenwand
Befestigung des Wechselrichters am Untergrund bzw. an der Fundamentplatte.
Haltewinkel
