Elektrischer Anschluss
SMA Solar Technology AG
38
SC-100-IDE093231
Installationsanleitung

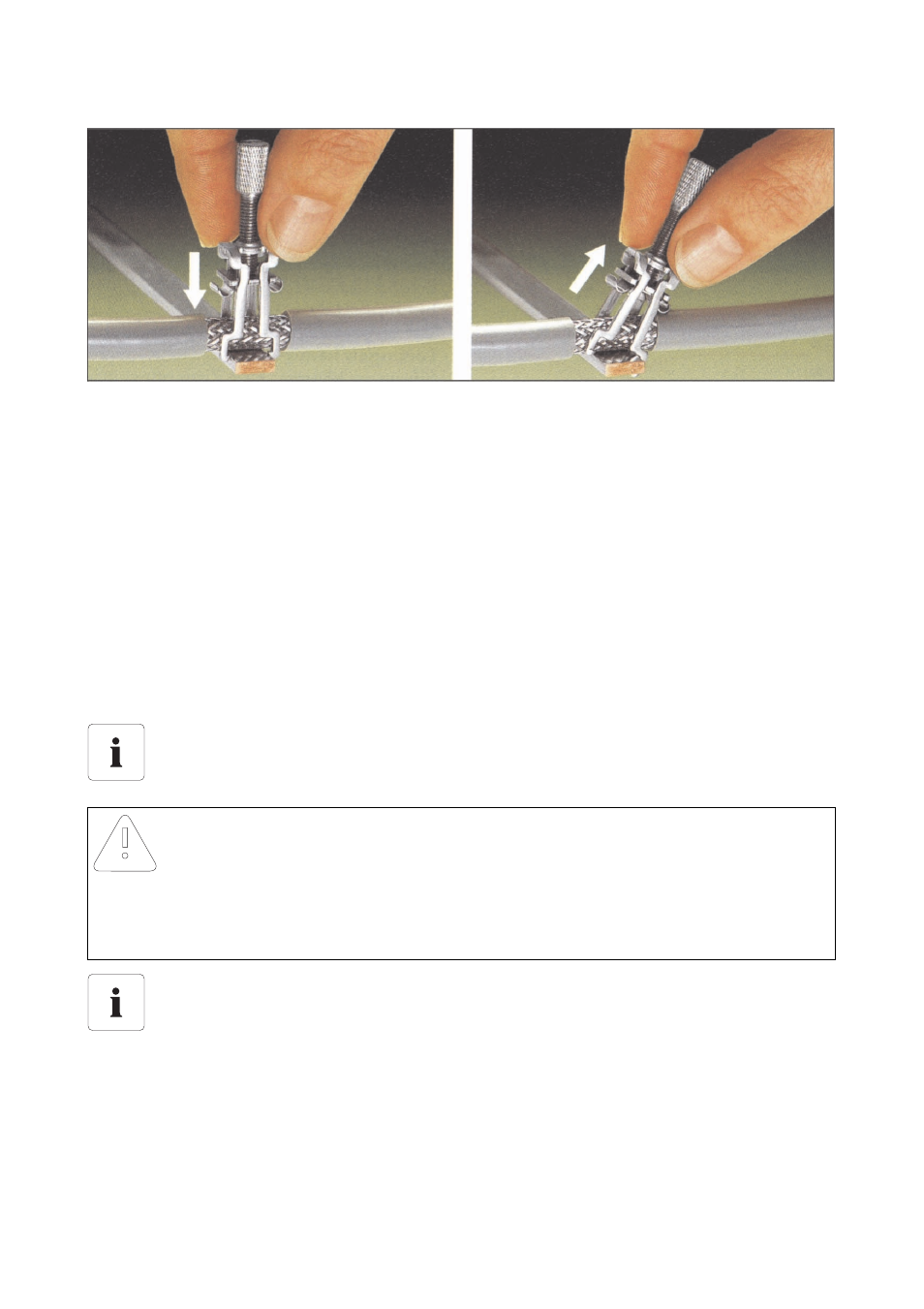

Abbildung 7.8: Handhabung Schirmklemmbügel (Quelle: Wago)
7.1.9 Blitz- und / oder Überspannungsschutz
Der Sunny Central SC100 Outdoor verfügt über einen internen Blitz- und Überspannungsschutz.
Hierbei werden der AC- / DC- Anschluss und die RS485 Schnittstelle für die Anbindung der Sunny
String Monitore geschützt. Der analoge Signaleingang eines externen Temperatursensors (siehe
Schaltplan) kann optional ebenfalls durch einen Blitz- und Überspannungsschutz geschützt werden.
Soll die Steuerspannungsversorgung durch eine externe Zuleitung erfolgen, so ist der vorhandene
Überspannungsschutz zu erweitern. Hierfür empfehlen wir den Steuerspannungseingang ebenfalls
mit einem kombinierten Blitz- und Überspannungsschutz auszurüsten. Dieser kann optional
nachgerüstet werden.
Für eine optimale Schutzwirkung am Netzanschlusspunkt, empfehlen wir dort ebenfalls
einen kombinierten Überspannungs- und Blitzschutzableiter vorzusehen.
ACHTUNG!
Bei Anschluss einer externen Zuleitung der Steuerspannung geht der Blitz- und
Überspannungsschutz an diesem Spannungseingang verloren! Hierfür wird die optionale
Nachrüstung eines kombinierten Blitz- und Überspannungsschutz empfohlen!
Die Netzform, insbesondere die Besonderheit des TT-Netzes ist zu beachten.
