7.1.5 Sensoren und digitale Ausgänge
Am Sunny Central können 2 analoge Sensoren und ein Temperatursensor PT100 angeschlossen
werden. Der Anschluss erfolgt im Anschlussbereich des Gerätes. Die Signalbelegung der
Anschlussklemmen entnehmen Sie bitte dem beiliegenden Schaltplan.
Weitere Informationen über Anschluss und Parametrierung analoger Sensoren sind in der Sunny
Central Bedienungsanleitung enthalten. Es wird empfohlen die ersten Sensoreingänge mit optional
erhältlichem Überspannungsschutz auszurüsten. Der Anschluss der Sensoren erfolgt dann direkt die
Überspannungsableiter, siehe Abbildung 7.6.

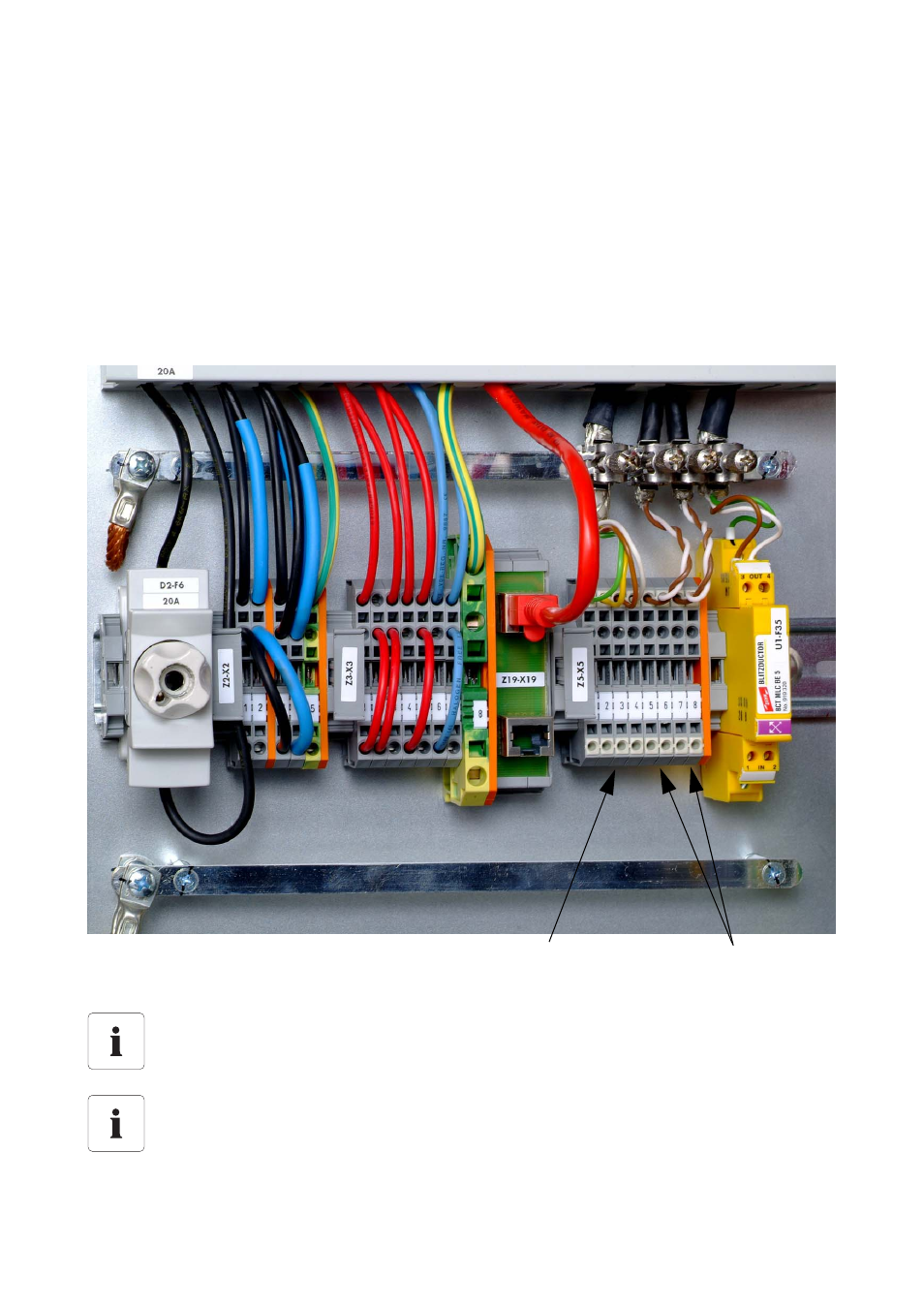

Abbildung 7.6: Sensorenanschluss
Bitte beachten Sie die Anschlussmöglichkeit der analogen Sensoren in Vierleiter- bzw.
Zweileitertechnik und ggf. die Notwendigkeit von Messwandlern.
Bitte beachten Sie die ausführliche Beschreibung in der mitgelieferte Sunny Central
Bedienungsanleitung.
PT 100 Temperatursensor
Analoge Sensoren
