8 handhabungshinweis schirmkontaktierung, Handhabungshinweis schirmkontaktierung – SMA SC 100 Indoor Installation Benutzerhandbuch
Seite 37
SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SC-100-IDE093231
37

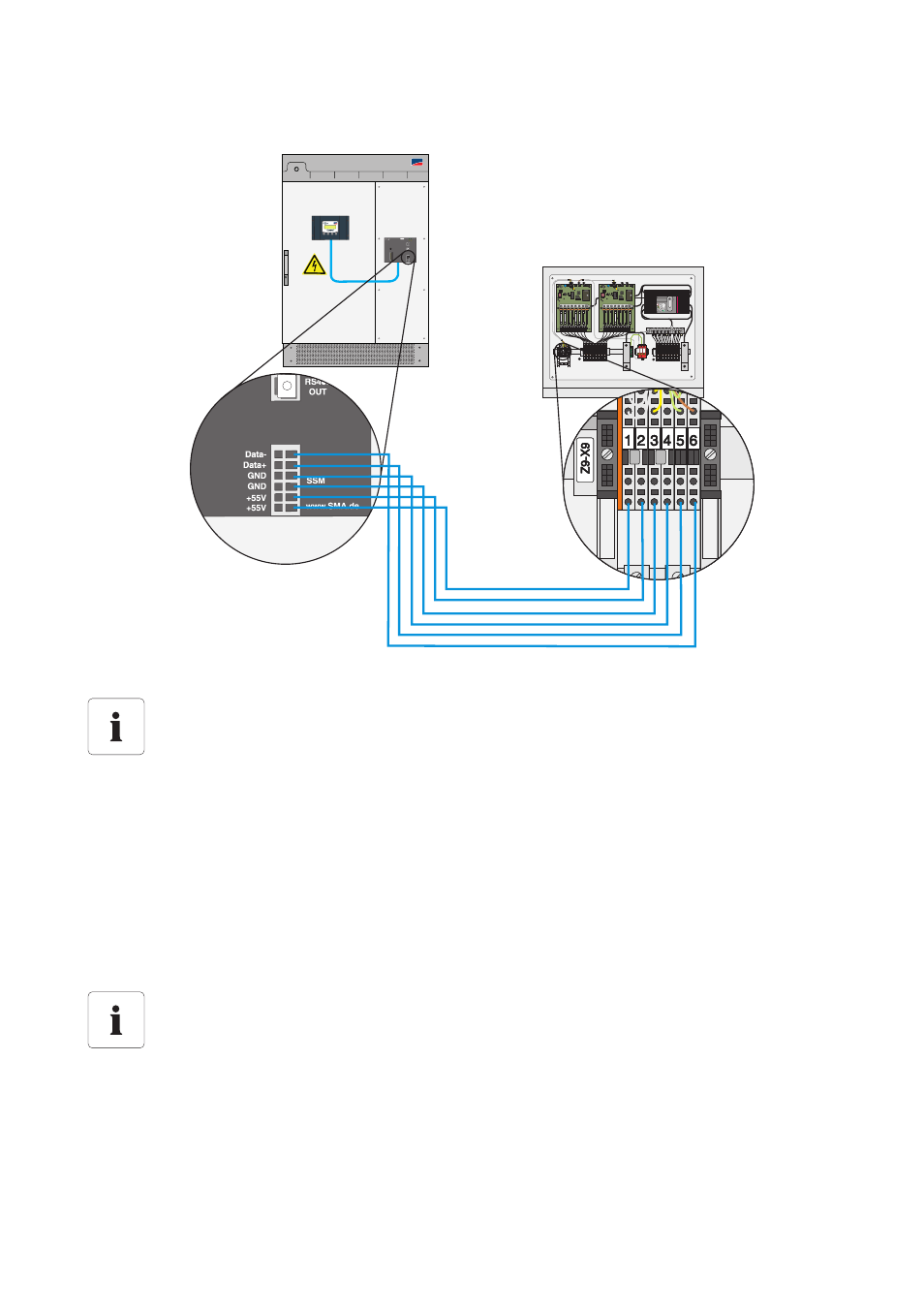

Abbildung 7.7: Anschluss der Datenleitung am Sunny Central
7.1.8 Handhabungshinweis Schirmkontaktierung
Die externen Signal und Busleitungen müssen geschirmt ausgeführt werden. Der Schirm muss auf der
dafür vorgesehenen Schirmschiene großflächig kontaktiert werden. Die Kontaktierung erfolgt mit den
im Beipack befindlichen Schirm-Klemmbügeln. Die Handhabung der Schirmklemmbügel ist in der
folgenden Grafik dargestellt. Die Schirmklemmbügel dürfen nur handfest und nicht mit dem
Schraubendreher angezogen werden. Das anziehen der Schirmklemmbügel mit dem
Schraubendreher kann die Beschädigung die Isolierung zur Folge haben.
Bitte beachten Sie die ausführliche Beschreibung in der mitgelieferte Sunny String Monitor
Bedienungsanleitung.
Schirmklemmbügel nicht mit dem Schraubendreher anziehen. Nur Handfest!
Sunny Central 100
1 2 3 4 5 6
Z9-X9
L+
L+
Z2-X2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
L-
L-
L-
1 1 2 2 3 3 4 4 5 5
6 6
7 7 8 8
L+
1
2
1 1 2 2 3 3 4 4 5 5
6 6
7 7 8 8
L-
1
2
Z1-X1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
L+
Sunny
Central
String Monitor
Power Supply Unit / Hub
FUSE
L
L
N
N
NC
PE
PE
AC
+55V
SSM
Power
SCC
Data-
Data+
GND
GND
+55V
+55V
SSM
RS485
OUT
RS485
IN
U1-A6
