SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung 10/16 SI3324_4248-E-IDE094410
1.4.2 AC-Ausgang anschließen
Schließen Sie über die Unterverteilung das Inselnetz mit z. B. Verbrauchern, PV-Generator (Sunny
Boy) und Windkraftanlage (Windy Boy) dreiadrig am AC-Ausgang (C) des Sunny Island an.
1. Kabelverschraubungen mit metrischem Gewinde an der Gehäusedurchführung C (siehe
Abbildung Seite 3) montieren.
2. Dreiadrige AC-Leitung durch die Verschraubung ziehen.
3. Die drei Adern der AC-Leitung mit passenden Aderendhülsen versehen.
4. PE-, N- und L-Leiter entsprechend der Beschriftung an die AC-output Klemme anschließen
(Drehmoment 2,0 Nm bis 4,0 Nm).
L und N dürfen nicht vertauscht werden!
5. Kontermutter der Kabelverschraubung mit metrischem Gewinde festziehen.
☑ Der AC-Ausgang des Sunny Island ist installiert.
Leitungsschutz
SMA Solar Technology empfiehlt den Einsatz eines Leitungsschutzschalters (Typ B,
max. 16 A). Daraus ergeben sich folgende Vorteile:
• Der Leitungsquerschnitt wird auf den Wert des 1-fachen Nennstroms dimensioniert.
• Der Sunny Island lässt sich über den Leitungsschutzschalter für Wartungsarbeiten
inselnetzseitig spannungsfrei schalten.

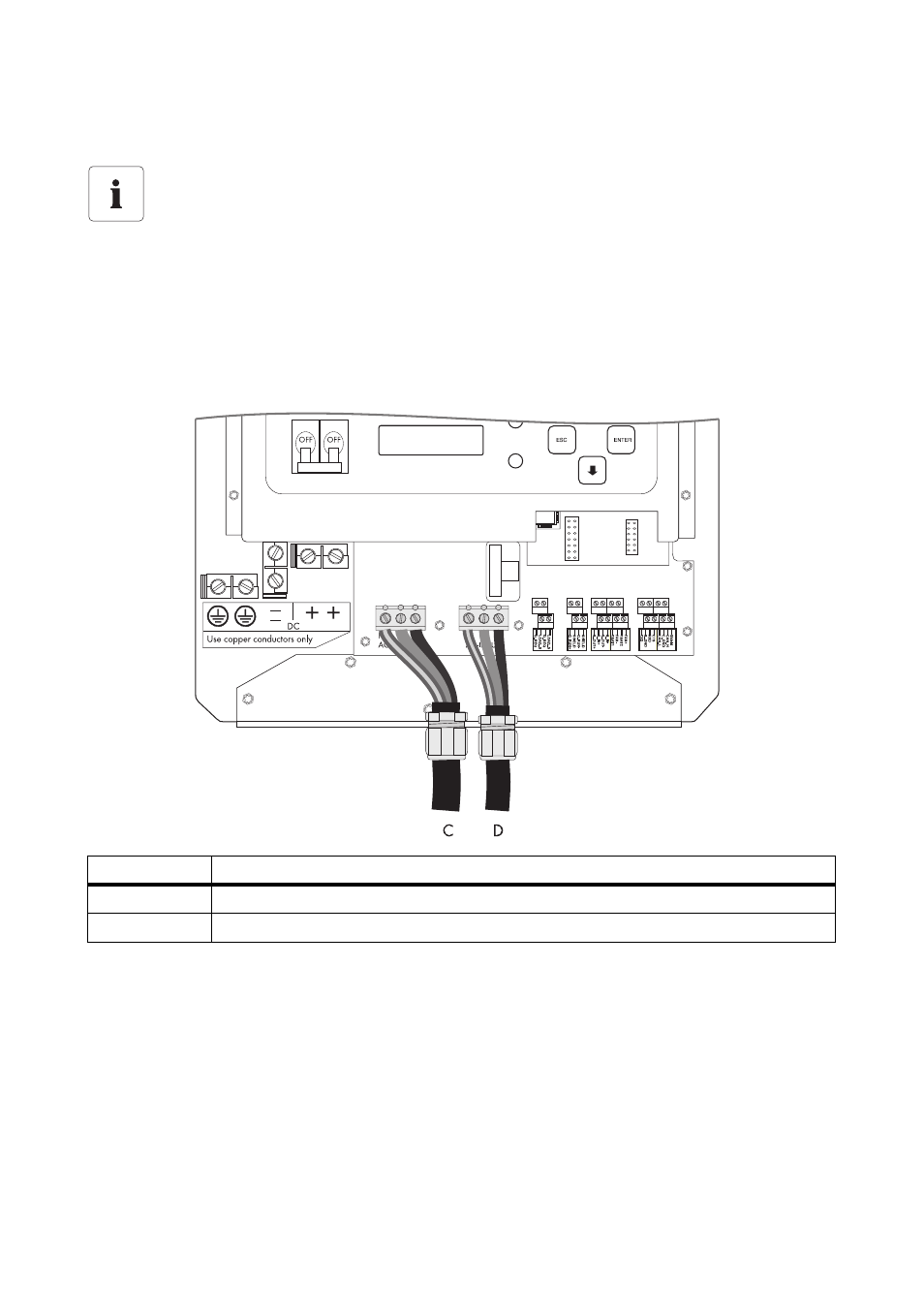

Position Beschreibung
C AC-Ausgang (Inselnetz) - Beschriftung der Klemme: „AC-OUTPUT“
D AC-Eingang (Generator / Netz) - Beschriftung der Klemme: „AC-INPUT“
