SMA SI 3324 Errata - Handbuch (Seite 8)

SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung 8/16 SI3324_4248-E-IDE094410

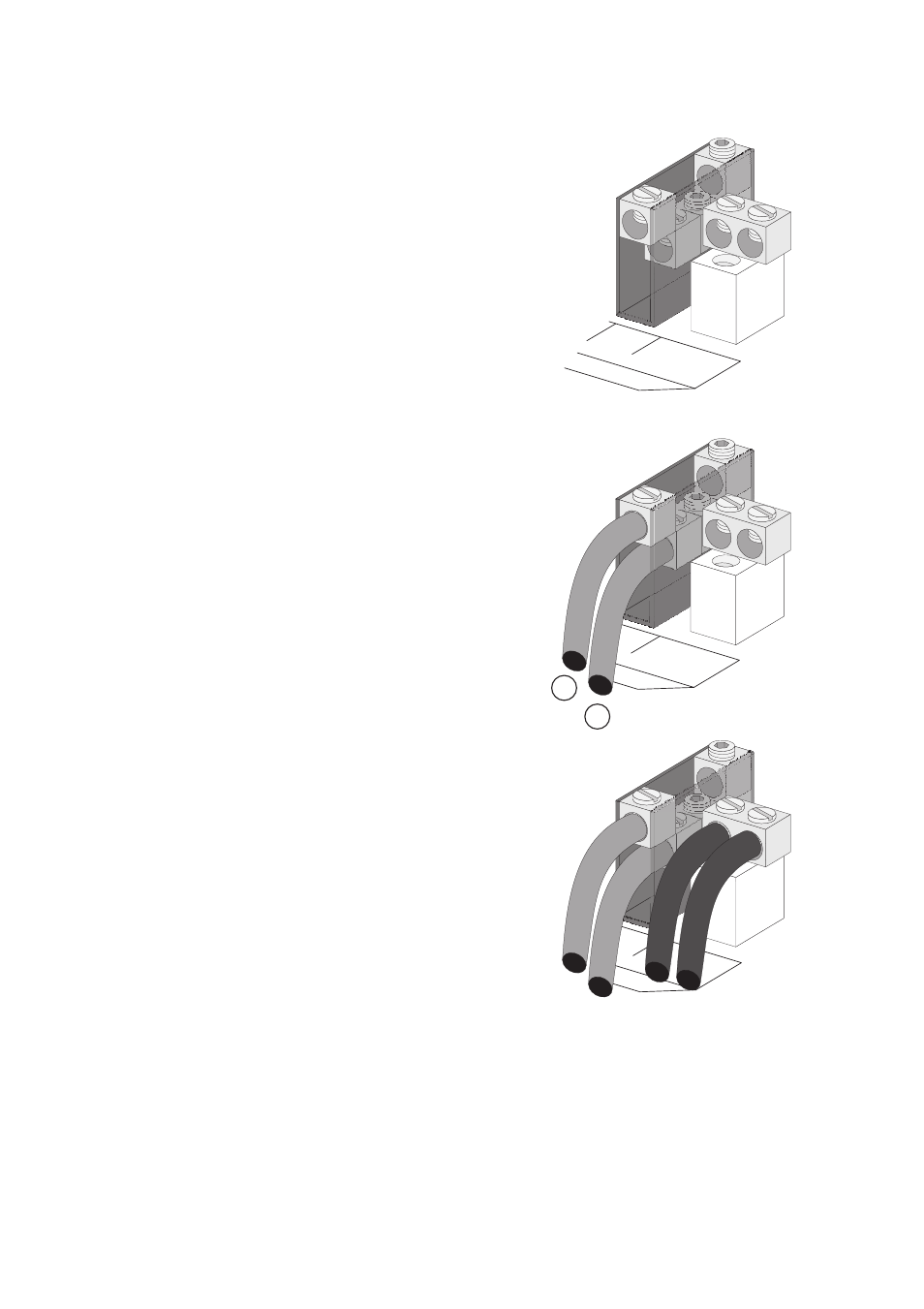

Beachten Sie, dass die Anschlussklemmen für die
2 „DC —“-Leitungen etwas versteckt übereinander
angeordnet sind.
Vorgehensweise für den Anschluss:
1. Kabelverschraubungen mit metrischem Gewinde
an der Gehäusedurchführung A und B (siehe
Abbildung Seite 3) montieren.
2. DC-Leitungen mit passenden Aderendhülsen
versehen.
3. 2 „DC —“-Leitungen durch die
Kabelverschraubungen A (siehe Abbildung
Seite 3) in das Gehäuse ziehen.
4. 2 „DC +“-Leitungen durch die
Kabelverschraubungen B (siehe Abbildung
Seite 3) in das Gehäuse ziehen.
5. Erste „DC —“-Leitung mit Aderendhülse in die
untere „DC —“-Anschlussklemme (1) stecken und
Schraube fest anziehen (Drehmoment 4,0 Nm bis
5,7 Nm).
6. Zweite „DC —“-Leitung mit Aderendhülse in die
obere „DC —“-Anschlussklemme (2) stecken und
Schraube fest anziehen (Drehmoment 4,0 Nm bis
5,7 Nm).
7. Anschließend die „DC +“-Leitungen mit
Aderendhülsen in die „DC +“-Anschlussklemmen
stecken und Schrauben fest anziehen
(Drehmoment 4,0 Nm bis 5,7 Nm).
8. Kontermutter der Kabelverschraubung mit
metrischem Gewinde festziehen.
☑ Der DC-Anschluss des Sunny Island ist installiert.
++
