1.5 Zusätzliche Anschlüsse
Für die Installation der im Folgenden beschriebenen Anschlüsse (Batterietemperatursensor,
Steuerrelais, Kommunikation, ...) kann pro Gehäusedurchführung der Gehäuseunterseite entweder
eine Leitung mit einem Außendurchmesser von 7 mm bis 14 mm oder zwei Leitungen mit einem
Außendurchmesser von je 6 mm verwendet werden.

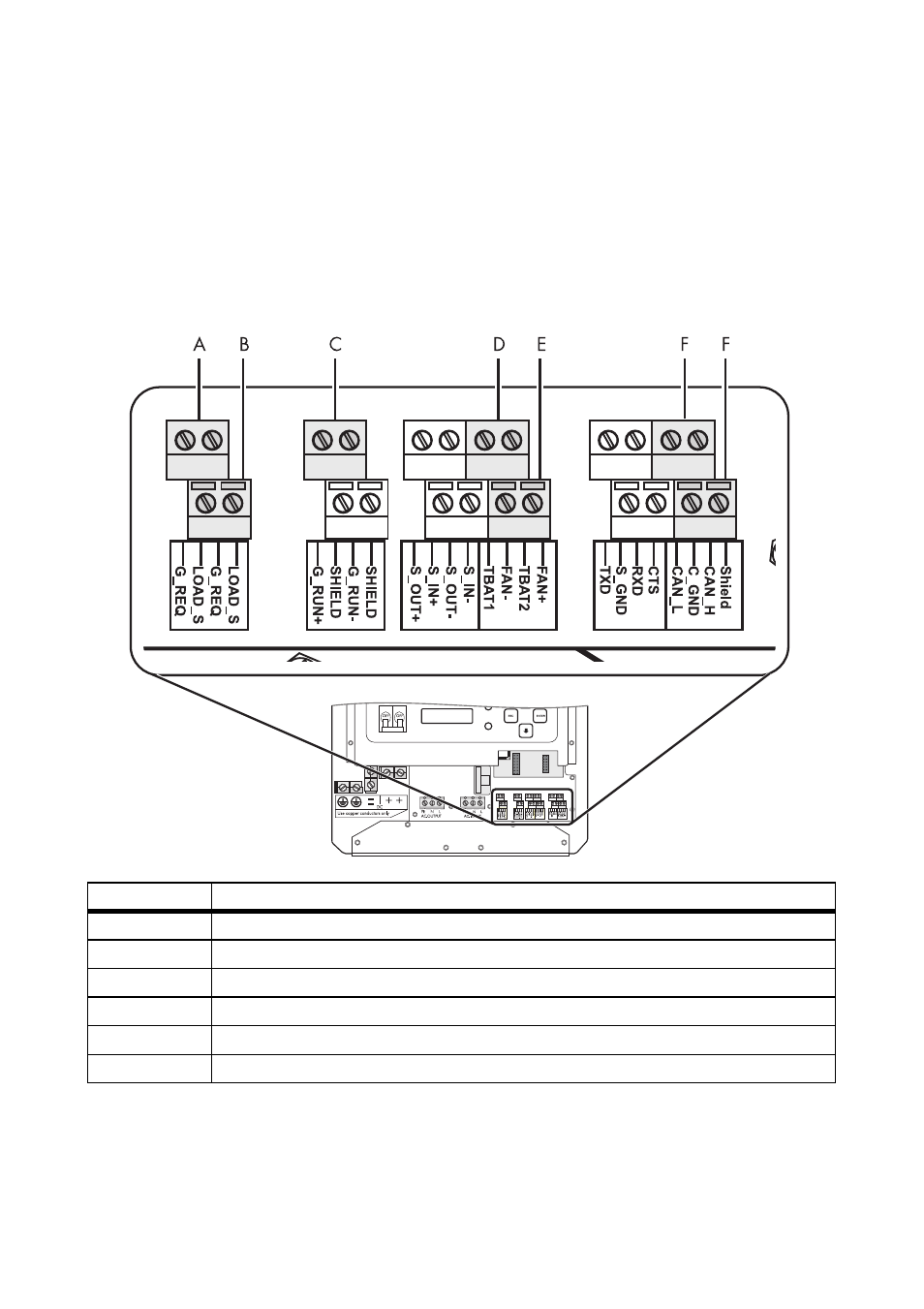

Die folgende Abbildung zeigt die Anschlussklemmen im Überblick. Die beiden Klemmleisten für die
Anschlüsse sind versetzt übereinanderliegend angeordnet:
Position
Beschreibung
A
Steuerrelais: „Generator starten“ (G_Req)
B
Steuerrelais: „Verbraucher abwerfen“ (Load_S)
C
Rückmeldesignal: „Generator ist gestartet“ (G_Run)
D
Batterietemperatursensor (TBat)
E
Gerätelüfter (FAN)
F
Kommunikation: RS232 oder RS485
