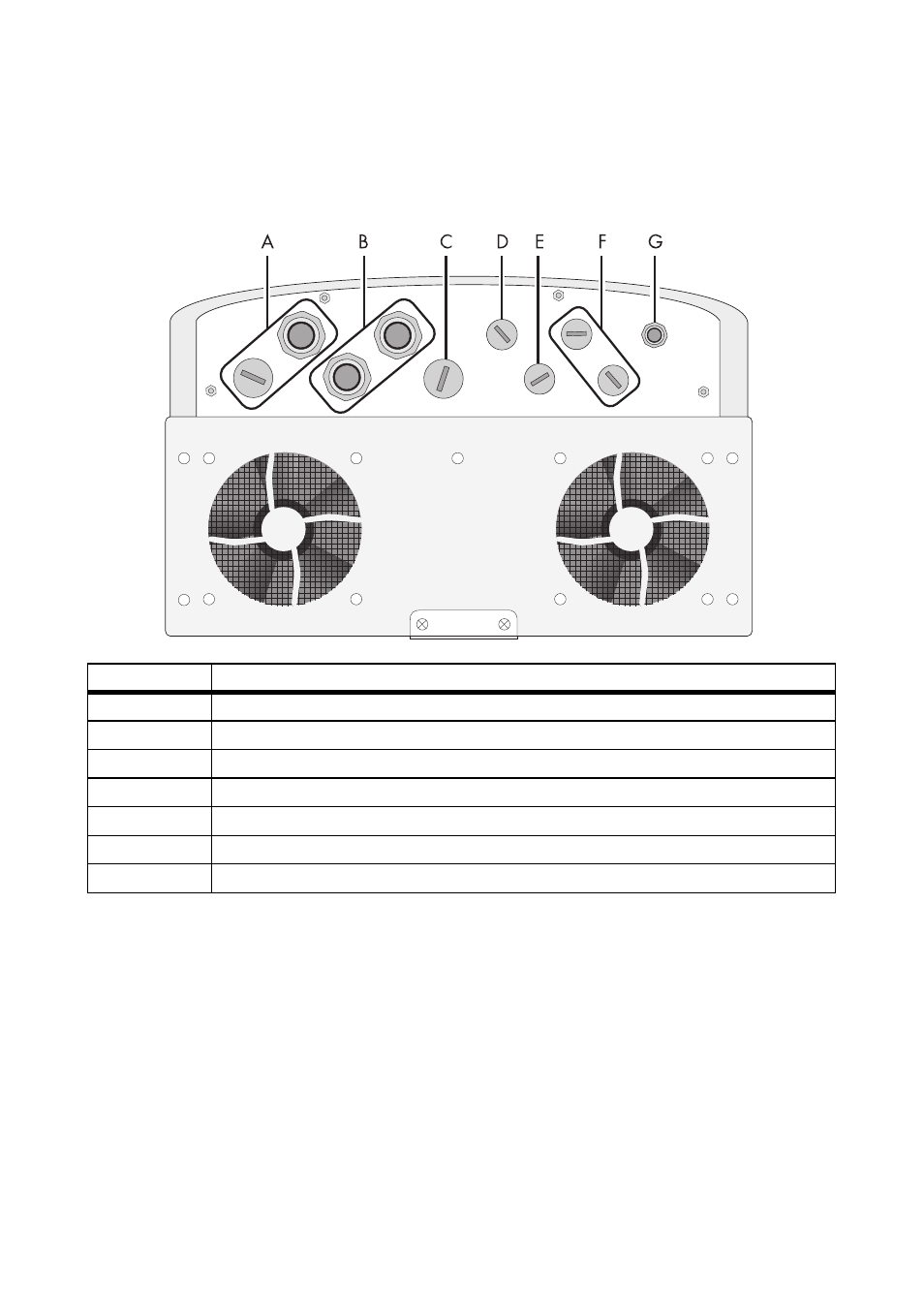

1.2.2 Außenansicht
Alle Leitungen werden durch die Gehäusedurchführungen an der Unterseite des Sunny Island geführt
und im Inneren mit den entsprechenden Anschlüssen verbunden
.
Kabelverschraubung mit metrischem Gewinde
Nutzen Sie die Kabelverschraubungen mit metrischem Gewinde und verlegen Sie die AC-Leitungen
normgerecht in das Gehäuse des Sunny Island. Eine Kabelverschraubung mit metrischem Gewinde
gewährleistet die staub- und wasserdichte Montage der Leitung in das Gehäuse und sorgt außerdem
für eine Zugentlastung der Leitung am Anschluss.
Verschraubungen und Kabeldurchführungsdichtung garantieren bei richtiger Montage die
Schutzklasse IP30.
Objekt
Beschreibung
A
DC-Anschluss (Negativ)
B
DC-Anschluss (Positiv)
C
AC-Ausgang (Inselnetz)
D
AC-Ausgang (Generator oder Netz)
E
Erdung
F
zusätzliche Anschlussklemmen (z. B. Kommunikation, Steuerrelais)
G
Batteriestromsensor
