1.2 Übersicht des Anschlussbereichs
1.2.1 Innenansicht

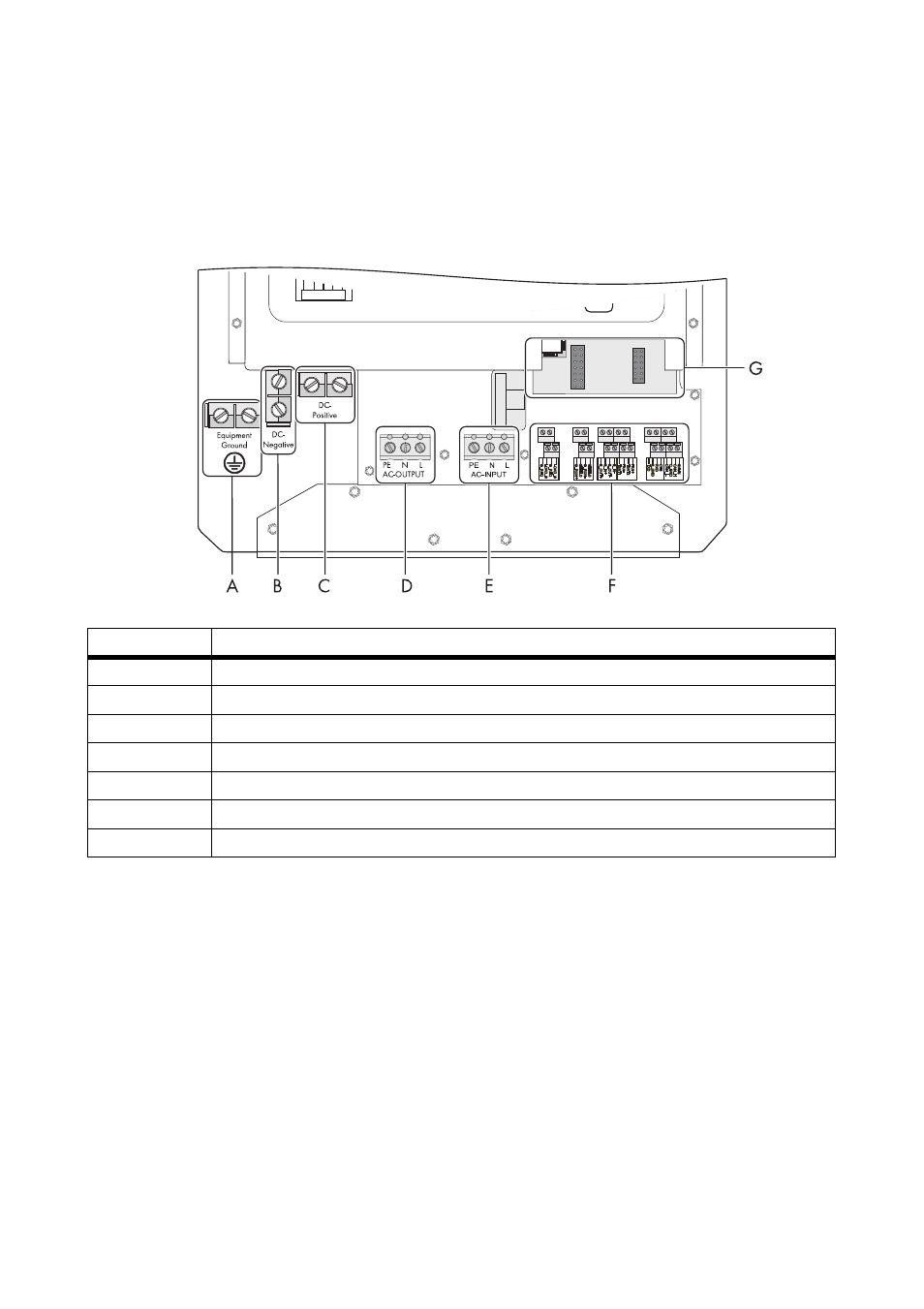

Die folgende Abbildung gibt Ihnen einen Überblick über alle Anschlüsse des Sunny Island:
Gehäusedurchführungen am Sunny Island
Alle Leitungen werden durch die Gehäusedurchführungen an der Unterseite des Sunny Island geführt
und im Inneren mit den entsprechenden Anschlüssen verbunden.
Objekt Beschreibung
A Erdung (DC und AC)
B DC-Anschluss (negativ)
C DC-Anschluss (positiv)
D AC-Ausgang (Inselnetz)
E AC-Eingang (Generator oder Netz)
F zusätzliche Anschlussklemmen (z. B. Kommunikation, Steuerrelais)
G Schnittstellensteckplatz für Piggy-Back
