Querschnitt einer Erdungsleitung berechnen
SMA Solar Technology kann keine allgemein gültigen Aussagen über den erforderlichen Querschnitt
der Erdungsleitung für die externe Erdung der Batterie treffen. Die Dimensionierung der Leitung hängt
von der Art und Größe der angeschlossenen Batterie, der externen Sicherung (DC-seitig) und dem
Material des Erdungsleiters ab.
Der benötigte Querschnitt des Erdungsleiters (Kupfer) kann mit der folgenden Formel berechnet
werden. Typische Auslösezeiten liegen für Kurzschlussströme zwischen 2.000 A und 10.000 A bei
25 ms.
Für Kurzschlussströme bis 10.000 A ist somit eine Erdung mit 16 mm² ausreichend.
Sunny Island erden

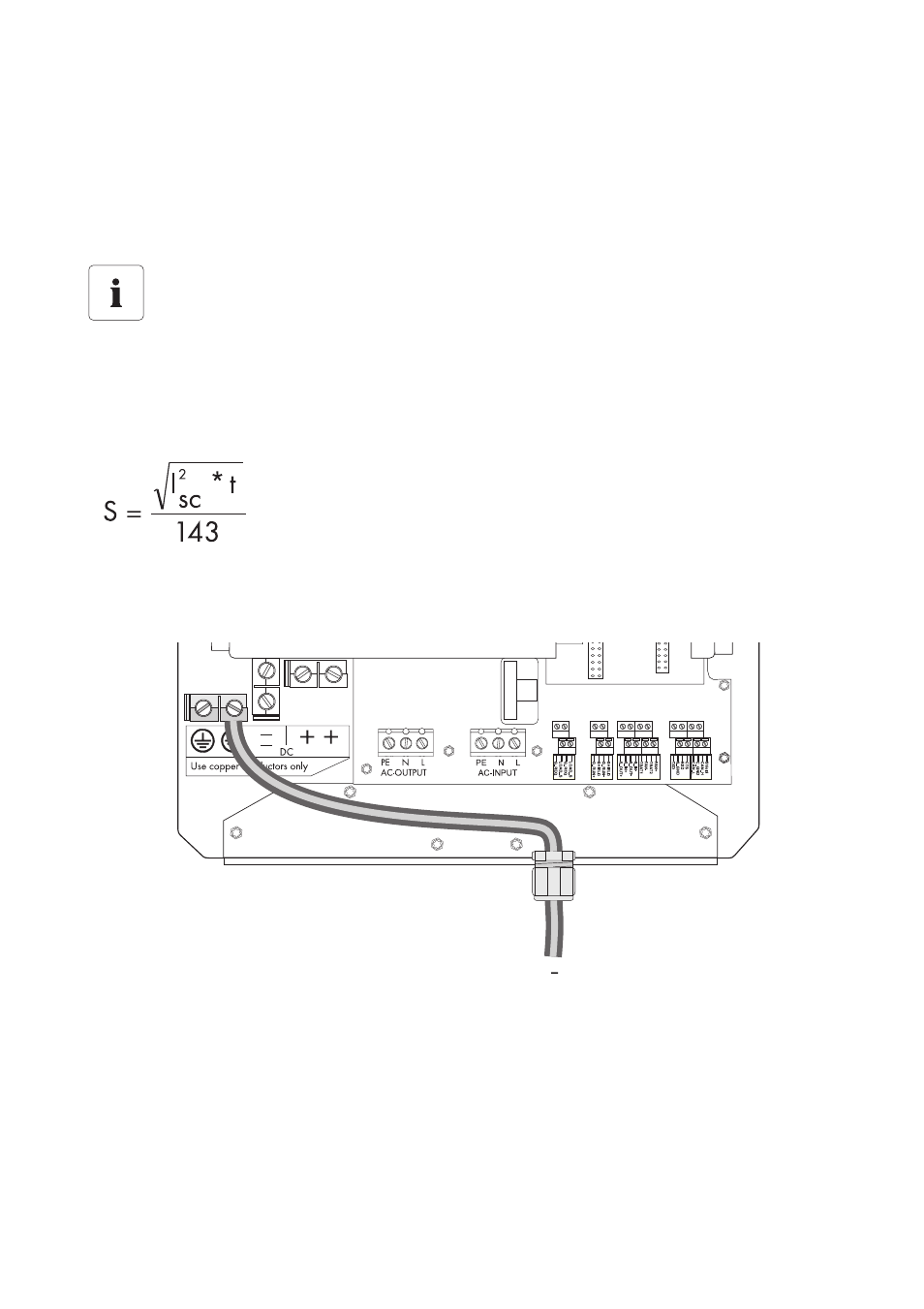

1. Kabelverschraubung mit metrischem Gewinde M20 an der Gehäusedurchführung E (siehe
Abbildung auf Seite 3) montieren.
2. Schutzleiter mit passender Aderendhülse versehen.
3. Schutzleiter durch die Kabelverschraubung in das Gehäuse ziehen.
4. Schutzleiter mit Aderendhülse in die Erdungs-Anschlussklemme stecken und Schraube fest
anziehen (Drehmoment 4,0 Nm bis 5,7 Nm).
5. Kabelverschraubung mit metrischem Gewinde festziehen.
☑ Sunny Island ist geerdet.
Querschnitt bestimmen
Eine exakte Bestimmung des Querschnitts des Erdungsleiters muss unter Berücksichtigung
der regional geltenden Normen und Richtlinien erfolgen.
t = Unterbrechungszeit in Sekunden
I
SC
= Maximaler Batteriestrom (Kurzschlussstrom) in A
S = Leiterquerschnitt in mm
2
