5.2.2 Wechselrichter an das öffentliche Stromnetz (AC)
anschließen
1. Prüfen, ob Netzspannung im erlaubten Spannungsbereich liegt.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie
„Technische Beschreibung“ des jeweiligen Wechselrichters.
2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.

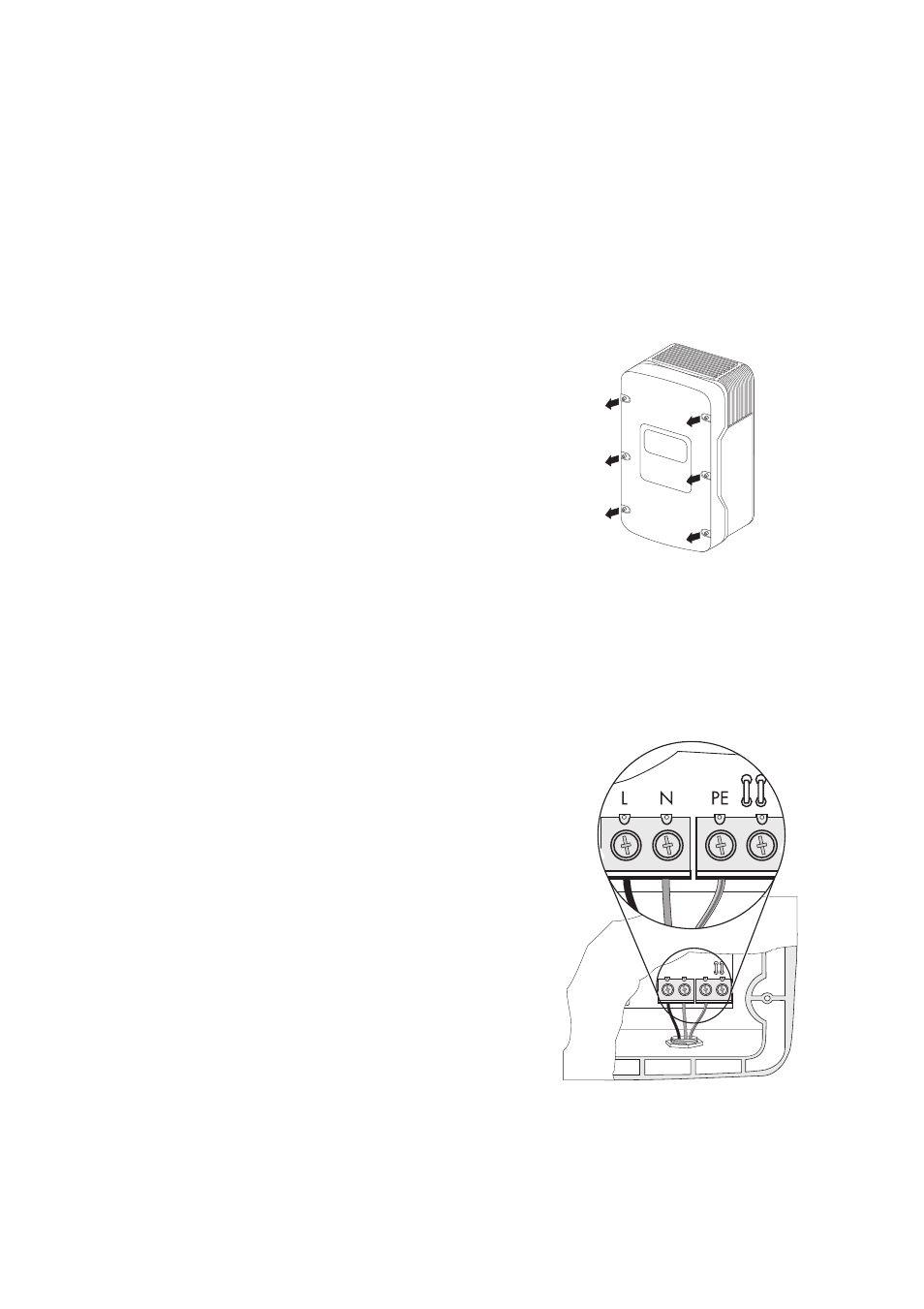

3. Alle Schrauben des Gehäusedeckels lösen und den
Gehäusedeckel abnehmen. Dabei einen
Innensechskant-Schlüssel (6 mm) verwenden.
4. Abklebung der AC-Gehäuseöffnung entfernen.
5. AC-Verschraubung von außen in die
Gehäuseöffnung setzen und von innen mit der
Gegenmutter festschrauben.
6. Kabel durchziehen.
7. L, N und den Schutzleiter (PE) entsprechend der
Beschriftung mit Hilfe eines Schraubendrehers an
die Klemmblöcke anschließen.
Die PE-Ader muss dabei 5 mm länger sein als die
von L und N.
L und N dürfen nicht vertauscht werden!
8. Verschraubung an der Gehäuseöffnung fest
verschließen.
