Elektrischer Anschluss SMA Solar Technology AG
32 WB5A_6A-IDE114540 Installationsanleitung

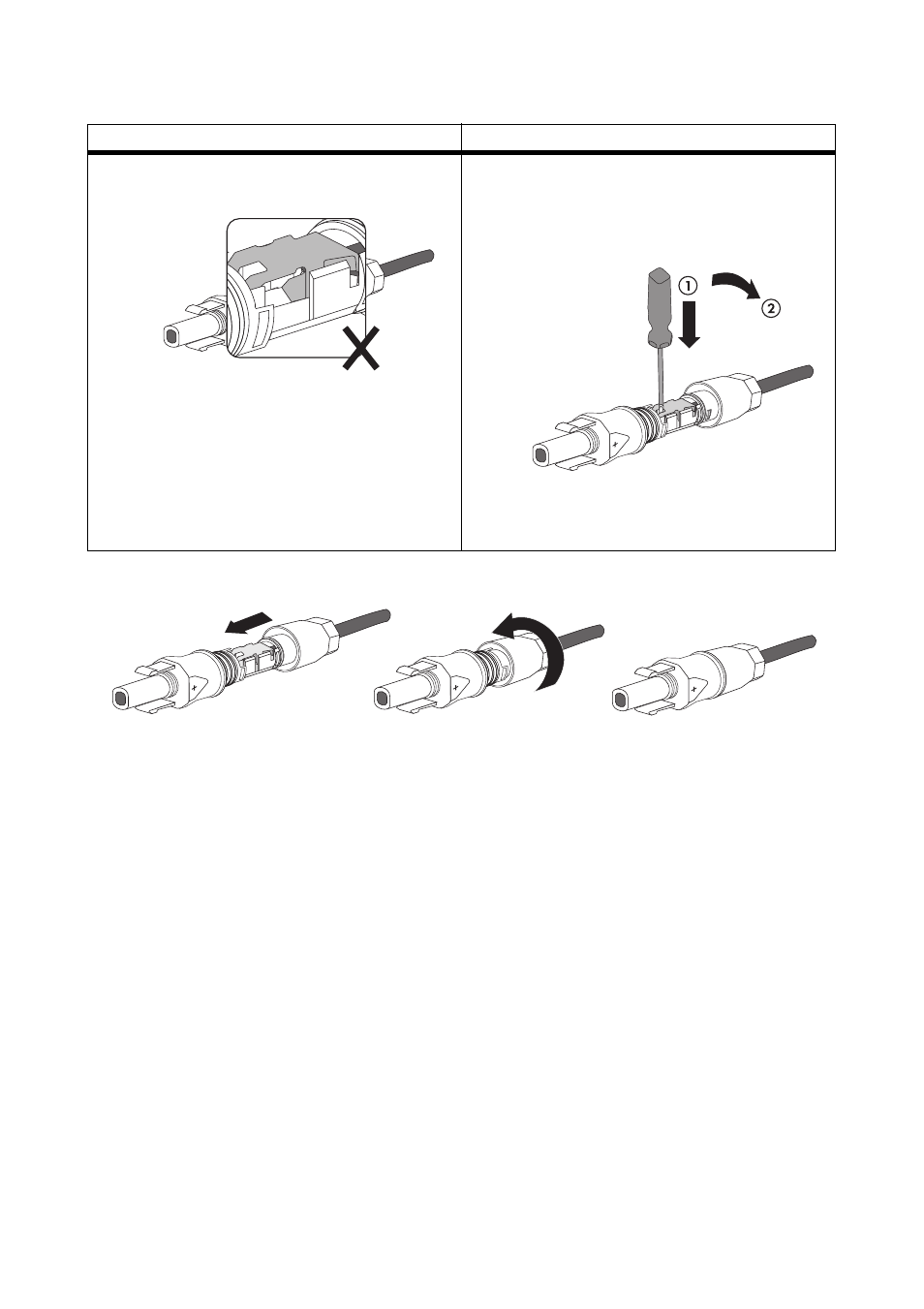

4. Verschraubung zum Gewinde schieben und mit einem Drehmoment von 2 Nm zudrehen.
☑ Die DC-Steckverbinder sind fertig konfektioniert und können nun an den Wechselrichter
angeschlossen werden, wie in Kapitel 5.4.4 „Kleinwindenergieanlage (DC) anschließen“
(Seite 34) beschrieben.
☑ Wenn die Litze nicht in der Kammer zu
sehen ist, sitzt das Kabel nicht korrekt.
• Den Klemmbügel lösen. Dabei einen
Schraubendreher in den Klemmbügel
einhaken und Klemmbügel aufhebeln
(Klingenbreite: 3,5 mm).
• Das Kabel entnehmen und erneut mit
Punkt 1 beginnen.
Ergebnis Maßnahme
+
