Elektrischer Anschluss
SMA Solar Technology AG
28
WB5A_6A-IDE114540
Installationsanleitung
5.2.3 Zusätzliche Erdung des Gehäuses
Wenn es die Installation erfordert, können Sie die Erdungsklemme zum Anschluss eines zweiten
Schutzleiters oder als Potenzialausgleich nutzen.
Vorgehensweise

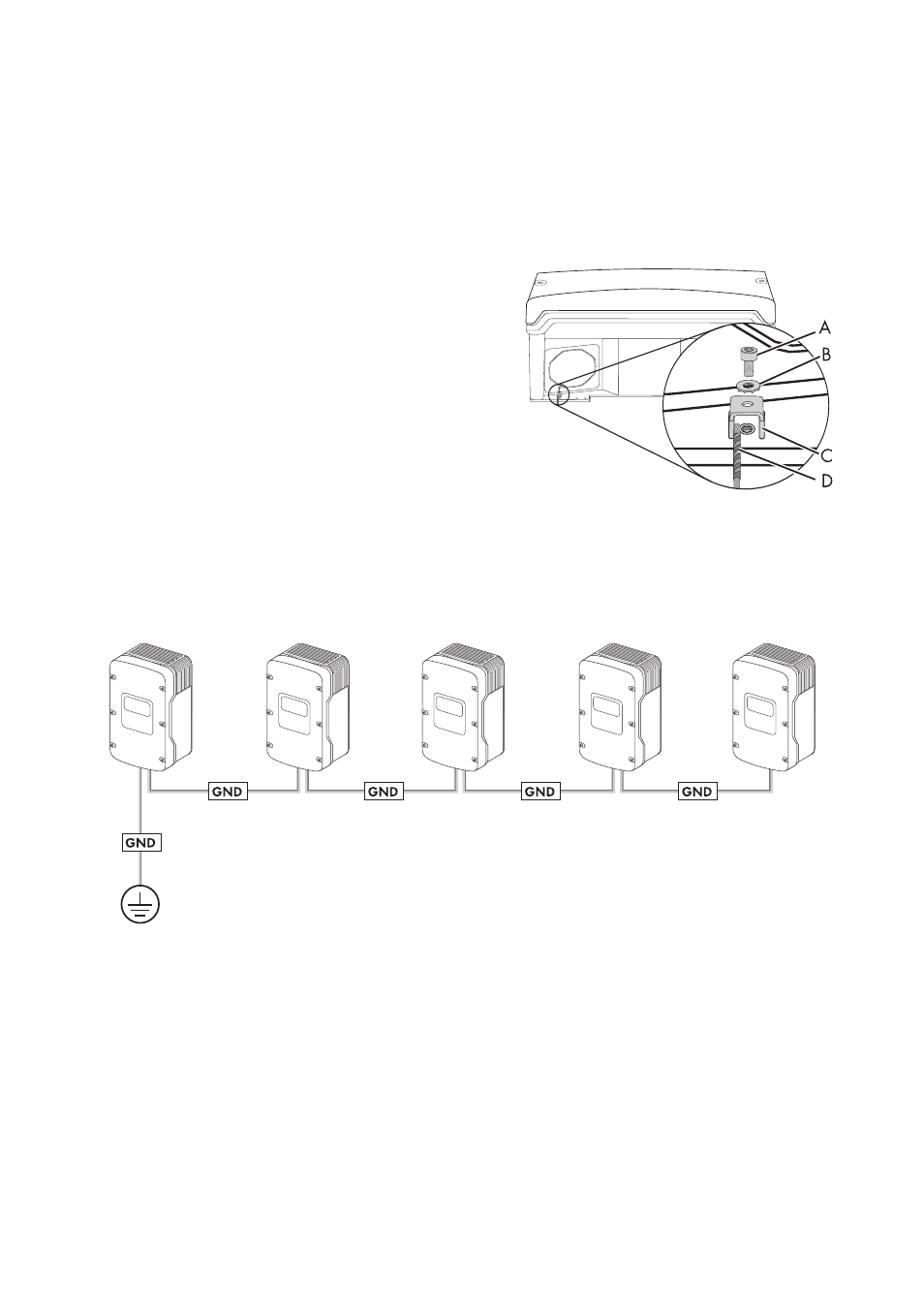

1. Abisoliertes Erdungskabel (D) unter den
Klemmbügel (C) stecken (Querschnitt max.
16 mm² oder mit Aderendhülse max. 10 mm²).
2. Den Klemmbügel mit Schraube (A) und
Unterlegscheibe (B) festschrauben.
Die Verzahnung der Unterlegscheibe muss dabei
zum Klemmbügel zeigen.
☑ Das Gehäuse des Wechselrichters ist zusätzlich
geerdet.
Mehrere Wechselrichter können Sie wie unten abgebildet erden:
