SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung WB5A_6A-IDE114540 43

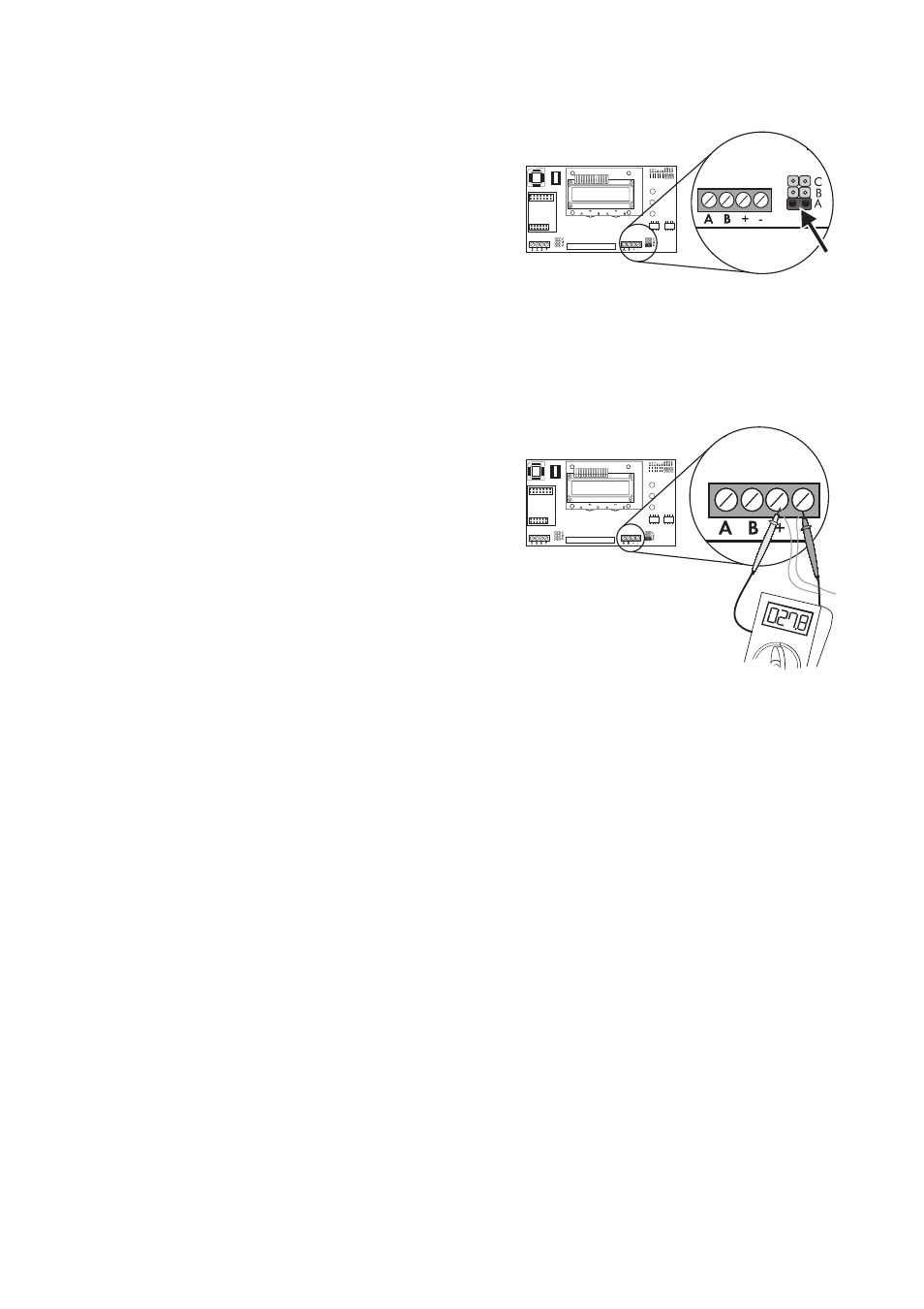

8. Nur im mittleren Wechselrichter (der mit 2 Adern
pro Klemme) einen der mitgelieferten Jumper auf
den untersten der rechts abgebildeten Steckplätze
stecken.
Die Jumper nicht auf den untersten Steckplatz der
beiden anderen Wechselrichter stecken!
oder
Schraubklemmen A und B am mittleren
Wechselrichter mit einer Drahtbrücke brücken.
Schraubklemmen A und B in den beiden anderen
Wechselrichtern nicht überbrücken!
9. Im mittleren Wechselrichter den Widerstand
zwischen dem Plus- und Minuspol des
Klemmenblocks messen.
☑ Wenn der Widerstand ca. 27,8 k Ω (± 370 Ω )
beträgt, dann ist der SMA Power Balancer
korrekt angeschlossen. Andernfalls
Verkabelung prüfen.
10. Alle Wechselrichter schließen, wie in Kapitel
7.3 „Wechselrichter schließen“ (Seite 59)
beschrieben.
