9.3.2 Funktion der Varistoren prüfen
Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung
durch Überspannungen eingeschränkt wird. Daher ist es möglich, dass einer der thermisch
überwachten Varistoren seine Schutzfunktion verloren hat.
Sie können die Funktion der Varistoren folgendermaßen prüfen:
1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 57) beschrieben.
2. Bei allen Varistoren im eingebauten Zustand mit
Hilfe eines Multimeters prüfen, ob zwischen den
Anschlüssen B und C jeweils eine leitende
Verbindung besteht.

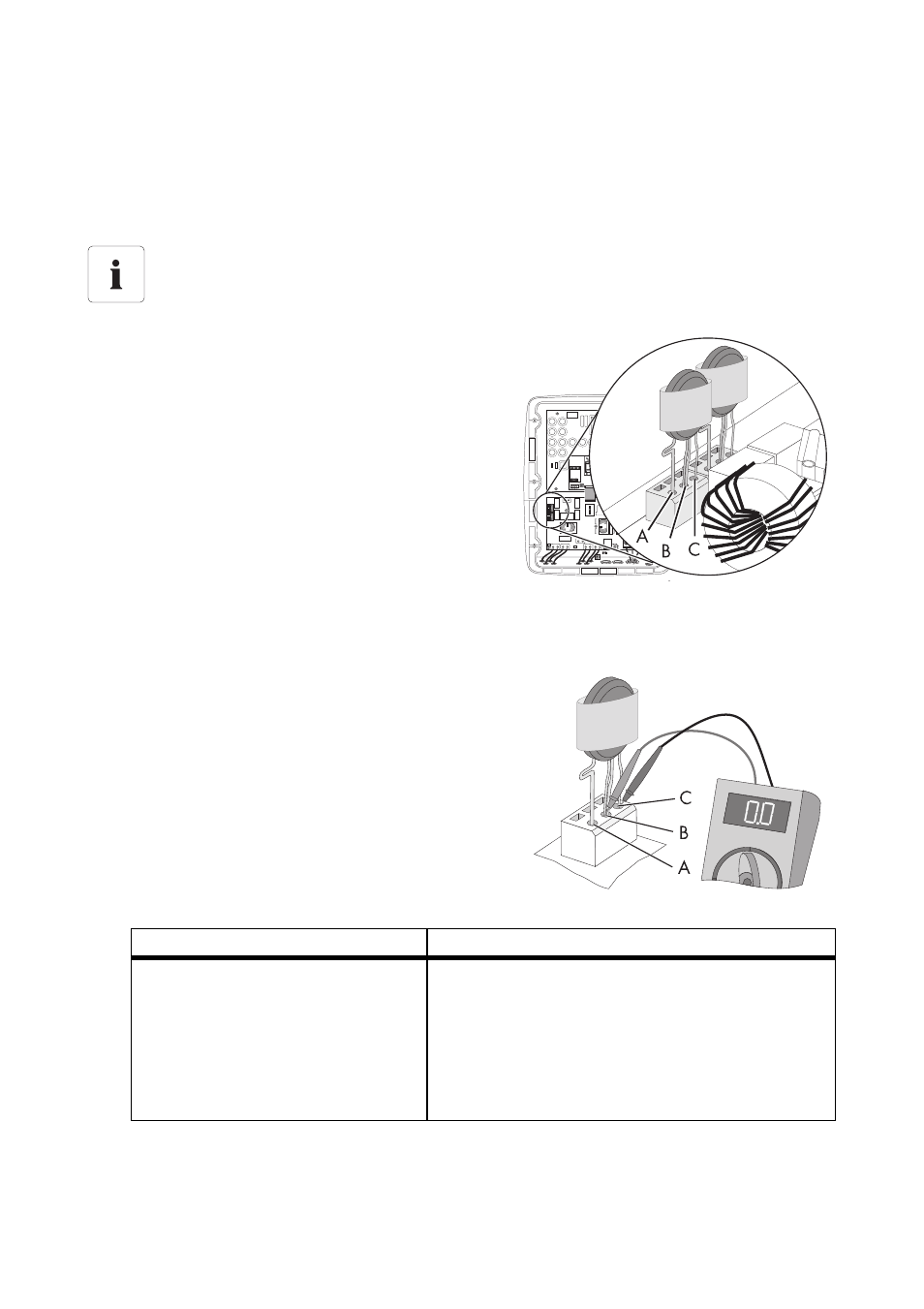

Position der Varistoren
Die Position der Varistoren lässt sich anhand der unten dargestellten Grafik ermitteln.
Beachten Sie folgende Zuordnung der Klemmen:
• Klemme A: äußere Klemme mit Schlaufe
(Varistoranschluss mit Sicke)
• Klemme B: mittlere Klemme
• Klemme C: äußere Klemme mit Schlaufe
(Varistoranschluss ohne Sicke)
Ergebnis Maßnahme
Eine leitende Verbindung besteht. Vermutlich liegt ein anderer Fehler im Wechselrichter
vor.
• Den Wechselrichter schließen, wie in Kapitel
7.3 „Wechselrichter schließen“ (Seite 59)
beschrieben.
• SMA Service Line kontaktieren.
