SMA Solar Technology AG Öffnen und Schließen
Installationsanleitung WB5A_6A-IDE114540 59
7.3 Wechselrichter schließen

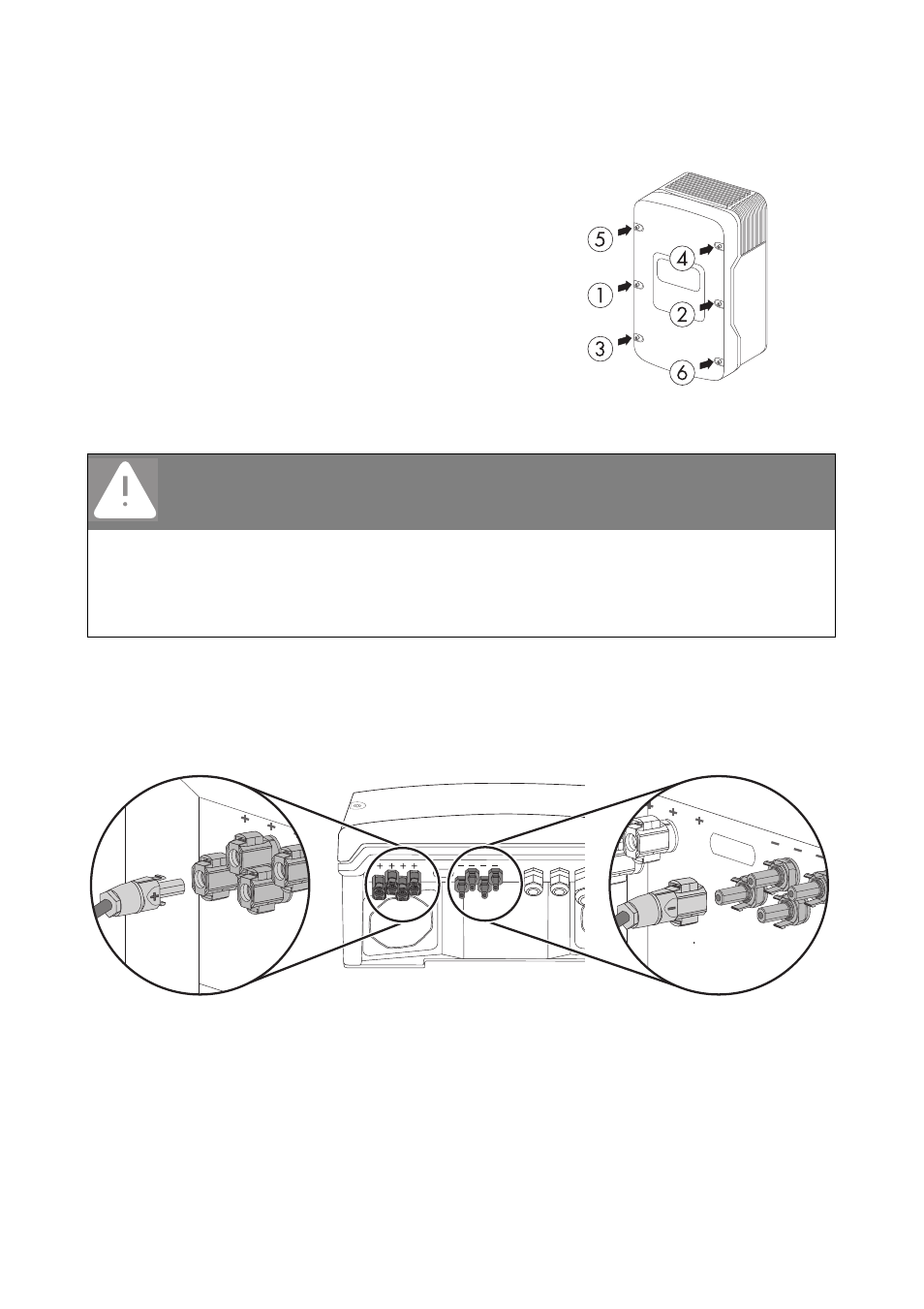

1. Den Gehäusedeckel mit den 6 Schrauben und
dazugehörigen Sperrkantscheiben festschrauben.
Dabei einen Innensechskant‑Schlüssel (6 mm)
verwenden.
Schrauben in der rechts abgebildeten Reihenfolge
und mit einem Drehmoment von 6 Nm anziehen.
Die Verzahnung der Sperrkantscheiben muss dabei
zum Gehäusedeckel zeigen.
Der Lieferumfang des Wechselrichters enthält als
Ersatz eine weitere Schraube und eine weitere
Sperrkantscheibe.
2. Die DC-Steckverbinder auf richtige Polarität prüfen und am Wechselrichter anschließen.
Zum Entriegeln der DC-Steckverbinder siehe Kapitel 7.2 „Wechselrichter öffnen“ (Seite 57).
☑ Die DC‑Steckverbinder rasten hörbar ein. Zum Entriegeln der DC‑Steckverbinder siehe
Kapitel 7.2 „Wechselrichter öffnen“ (Seite 57).
3. Alle nicht benötigten DC-Eingänge verschließen, wie in Kapitel 5.4.4 „Kleinwindenergieanlage
(DC) anschließen“ (Seite 34) beschrieben, um die Dichtigkeit am Wechselrichter herzustellen.
4. Sicherstellen, dass alle DC‑Steckverbinder fest sitzen.
5. Den Leitungsschutzschalter einschalten.
6. Kleinwindenergieanlage nach Anweisungen des Herstellers in Betrieb nehmen.
GEFAHR!
Lebensgefahr durch unter Spannung stehenden Gehäusedeckel.
Über die verzahnten Sperrkantscheiben wird die Erdung des Gehäusedeckels
sichergestellt.
• Bei allen 6 Schrauben die Sperrkantscheiben mit Verzahnung zum Gehäusedeckel
anbringen.
