Montaža
SEKU 2000 A1
HR
Montaža

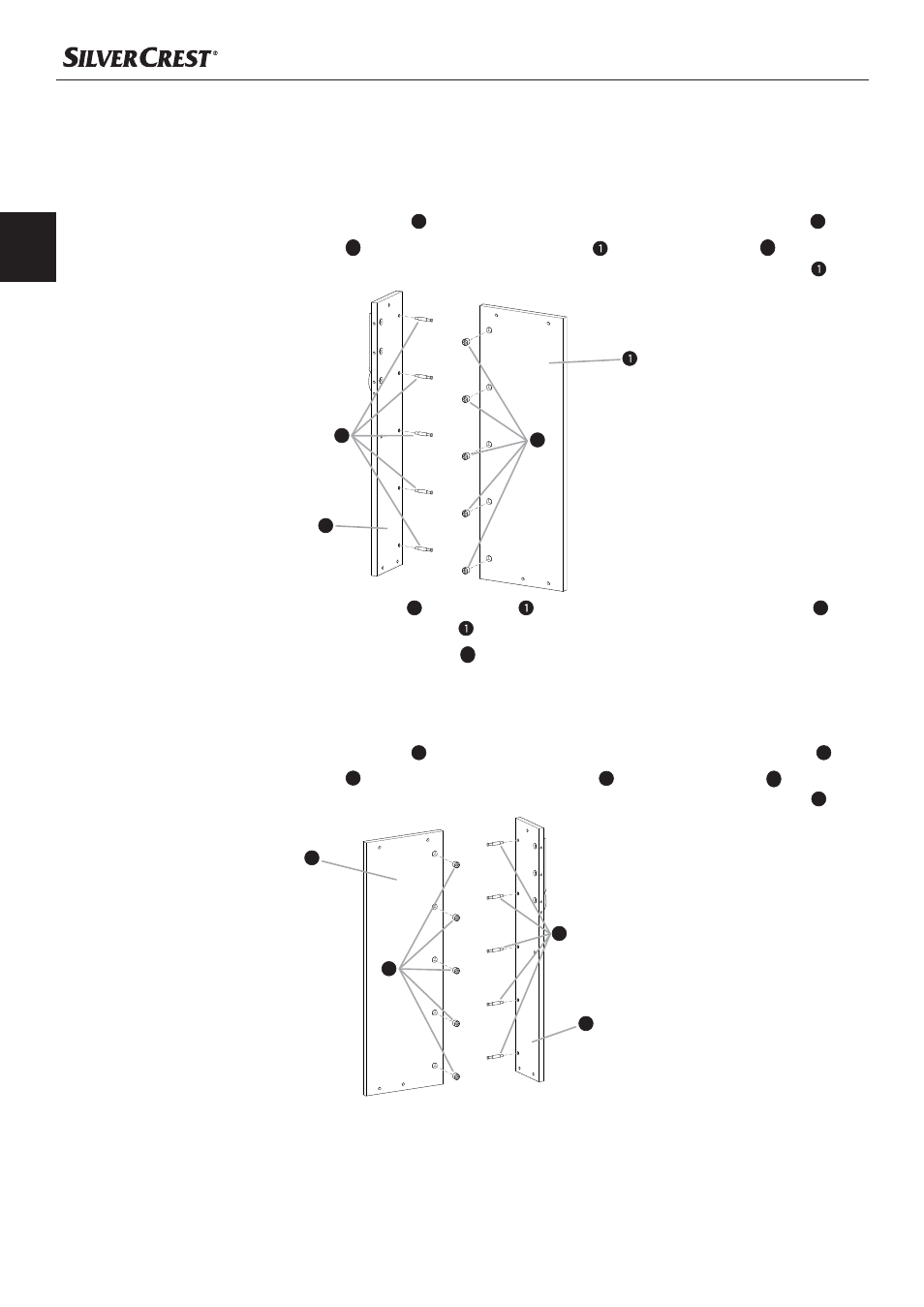

Korak 1
Zavrnite 5 jednostruka zatezna klina
♦
D
sa odvijačem u predviđene otvore na lijevoj prednjoj ploči
2
.
Umetnite 5 zatezne čahure
♦
E
u 5 velika otvora lijeve bočne ploče . Pritom zatezne čahure
E
pomoću
odvijača tako podesite, da strijelica na zateznoj čahuri bude usmjerena na vanjsku ivicu bočne ploče .
Nakon toga sastavite prednju ploču
♦
2
i bočnu ploču pod pravim kutom, tako da zatezni klinovi
D
zahvataju otvore na lijevoj ivici bočne ploče .
Nakon toga okrenite svih 5 zateznih čahura
♦
E
odvijačem toliko u desnu stranu, dok zatezni klinovi ne
budu zategnuti u zateznim čahurama, a ploče ne bude spojene čvrsto pod pravim kutom.
Korak 2
Zavrnite 5 jednostruka zatezna klina
♦
D
sa odvijačem u predviđene otvore na desnoj prednjoj ploči
4
.
Umetnite 5 zatezne čahure
♦
E
u 5 velika otvora desne bočne ploče
8
. Pritom zatezne čahure
E
pomoću
odvijača tako podesite, da strijelica na zateznoj čahuri bude usmjerena na vanjsku ivicu bočne ploče
8
.
2
D
E
8
4
D
E
