53
Montajul
SEKU 2000 A1
RO

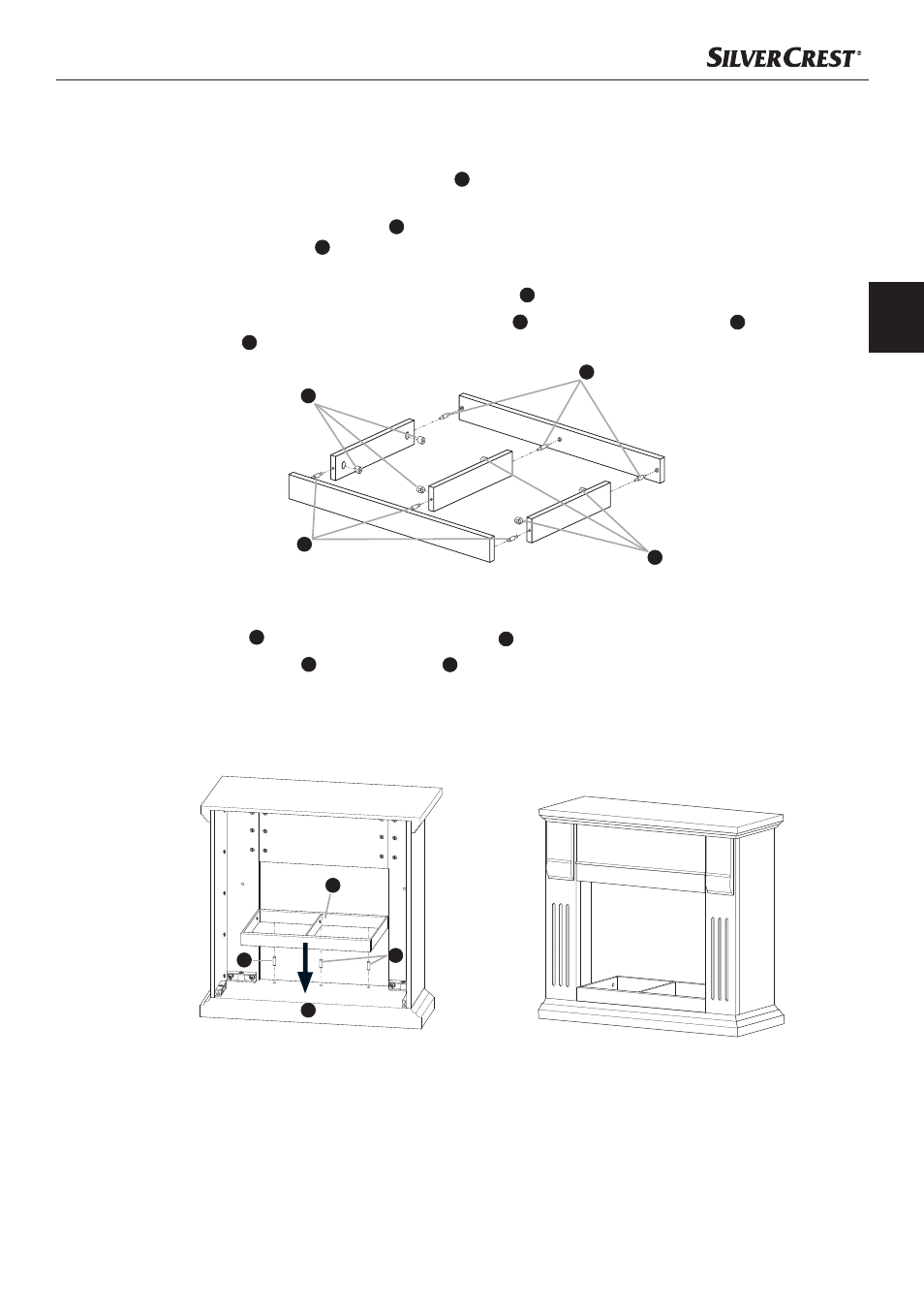

Pasul 7
Înşurubaţi cele 6 ştifturi simple de strângere ♦ D cu şurubelniţa în alezajele prevăzute din plăcile din faţă
şi din spate ale cadrului.
Introduceţi 6 manşoane de fi xare ♦ E în alezajele mari ale celor trei plăci medii ale cadrului. Aliniaţi
manşoanele de fi xare E cu şurubelniţa astfel încât săgeata de pe manşoane să indice spre marginea
exterioară.
Îmbinaţi apoi toate plăcile, astfel încât ştifturile simple ♦ D să prindă în plăcile mijlocii ale cadrului.
Apoi rotiţi cu şurubelniţa toate manşoanele de fi xare ♦ E spre dreapta până ce ştifturile D stau strânse în
manşoane E , iar plăcile sunt îmbinate stabil una în cealaltă.
Pasul 8
Luaţi cadrul ♦
6 şi introduceţi cele 3 dibluri de lemn B în găurile din partea de jos a plăcii din faţă.
Aşezaţi apoi cadrul ♦
6 pe placa de la sol 7 , astfel încât cele 3 dibluri de lemn să intre în cele 3 găuri
din placa de la sol.
Vedere din spate Vedere din faţă
D
D
E
E
6
7
B
B
